鸟笼线圈-Match功能调节谐振点

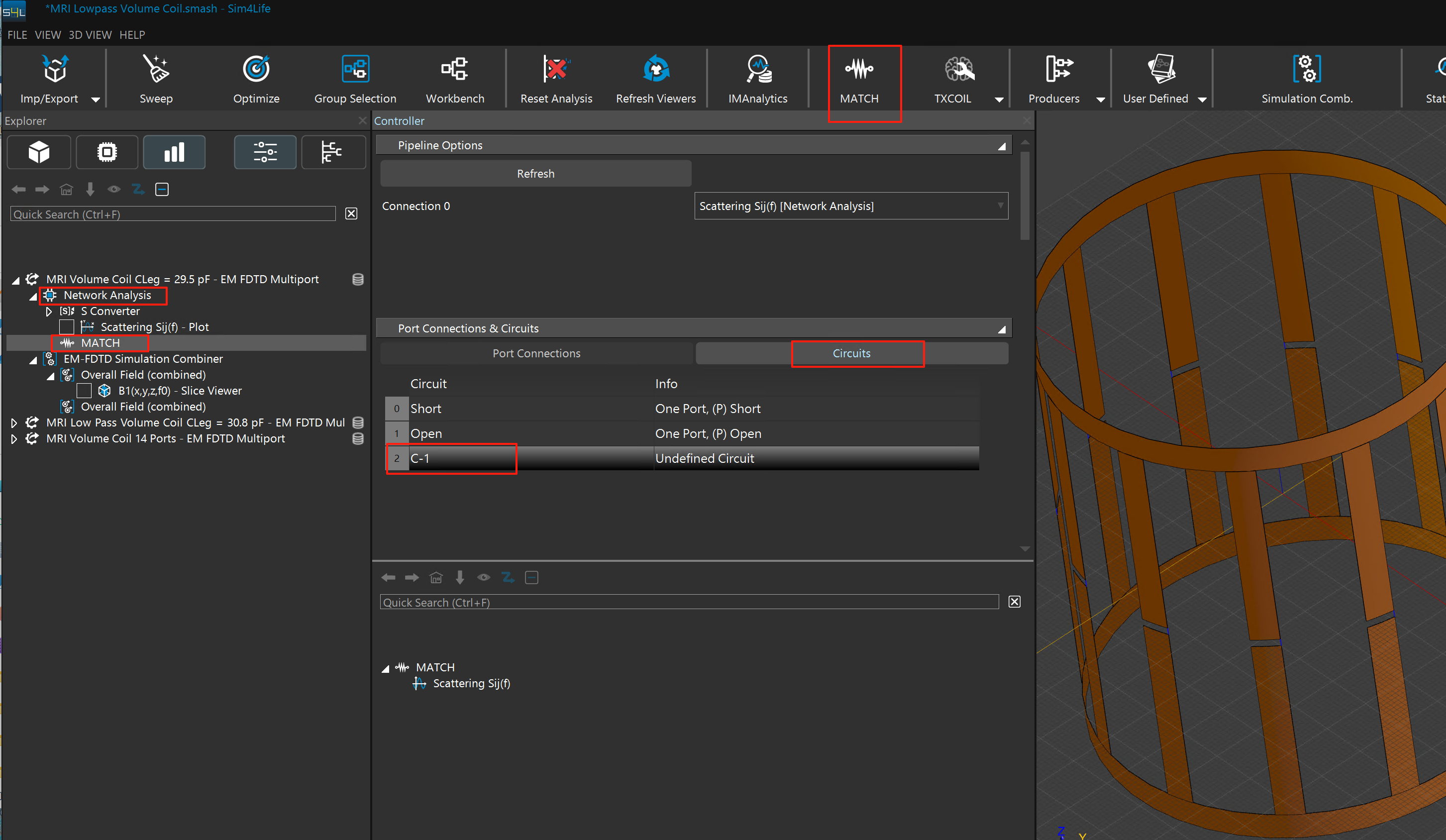

1. 选择Network Analysis->MATCH->Circuits,新增一个电路C-1；

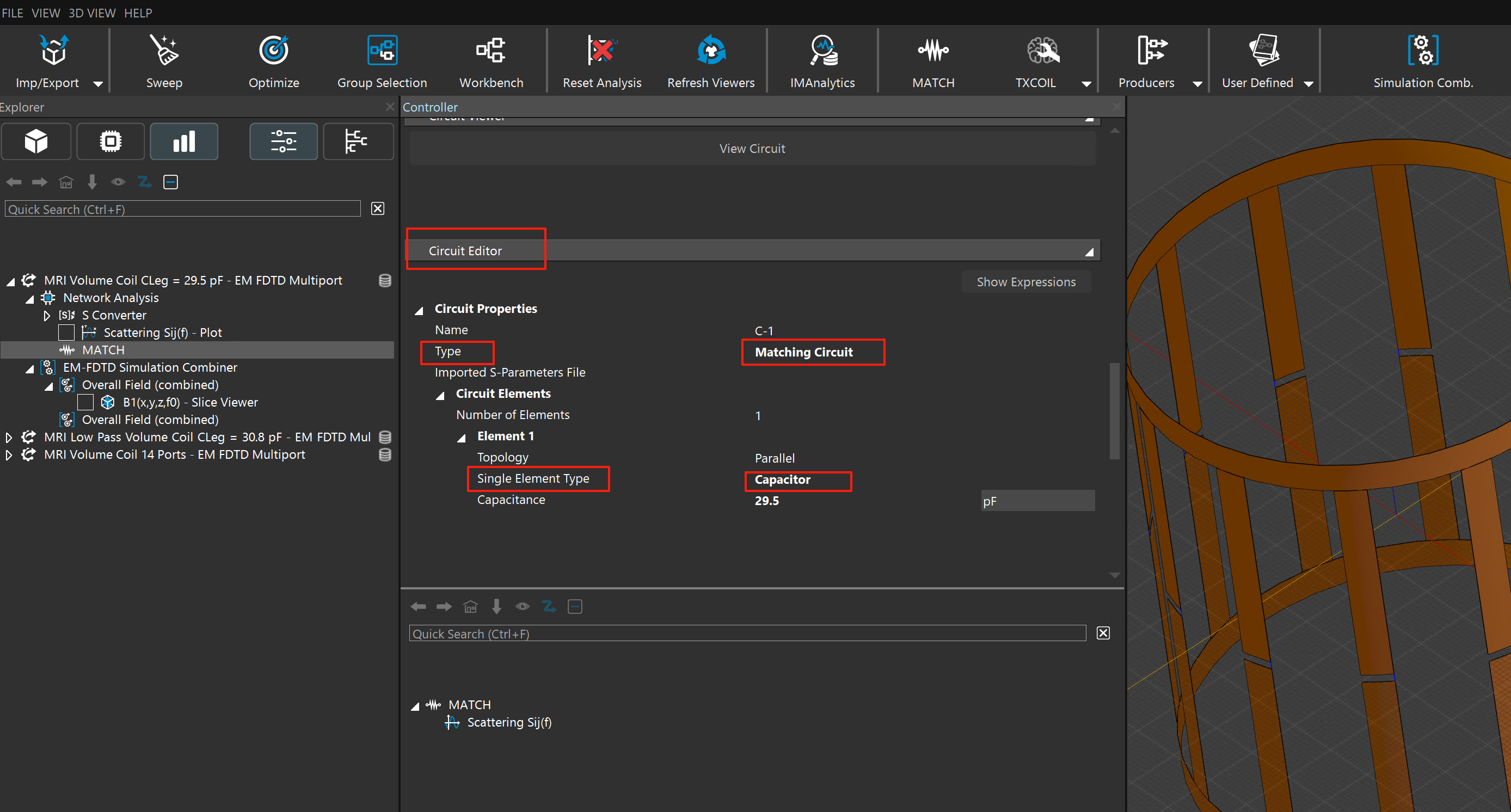

2. 在Circuit Editor中，Type选择Matching Circuit，Single Element Type选择Capacitor

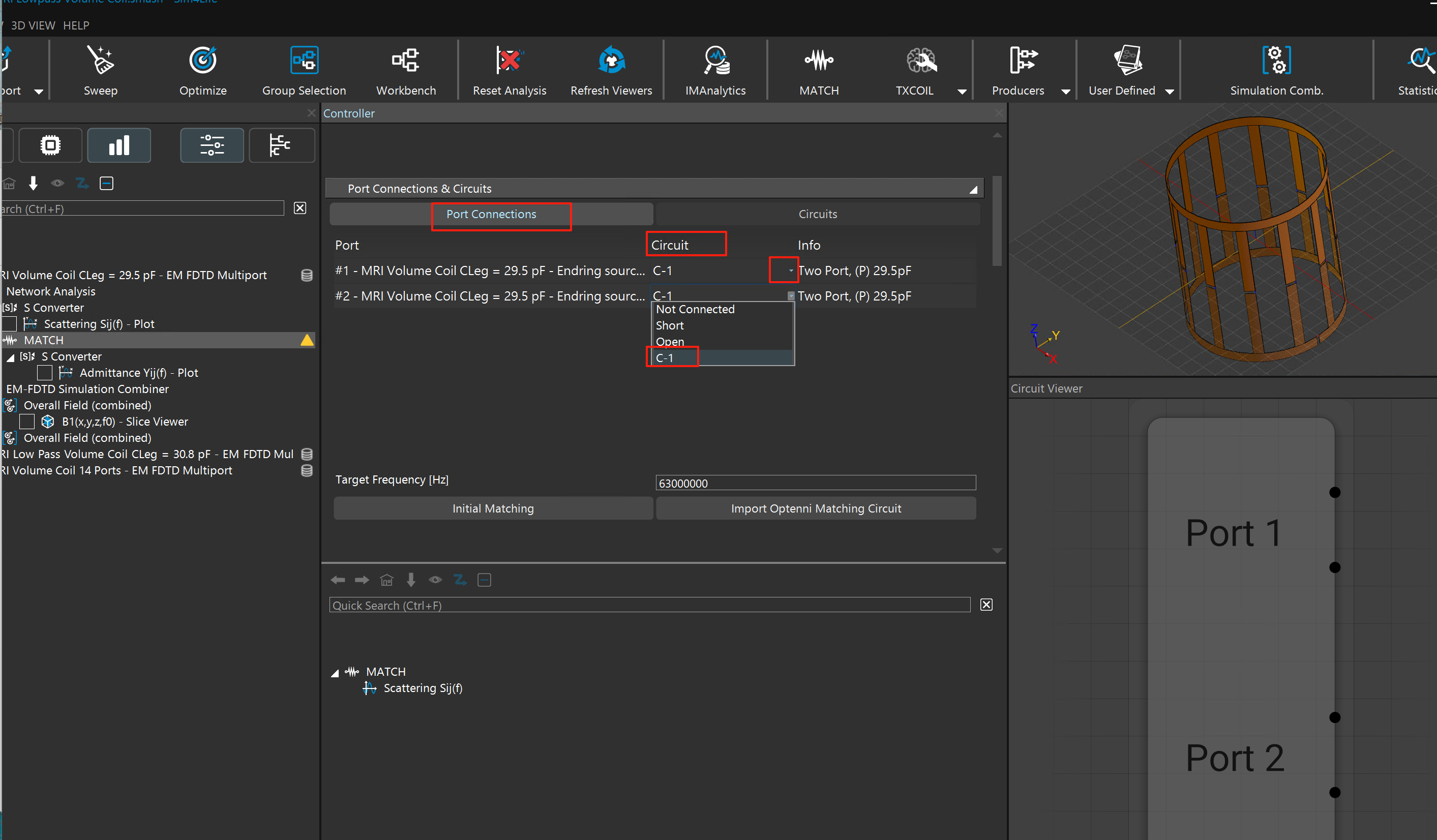

3.Port Connection->Circuit->C-1,频率选择63000000Hz，点击Innitial Matching

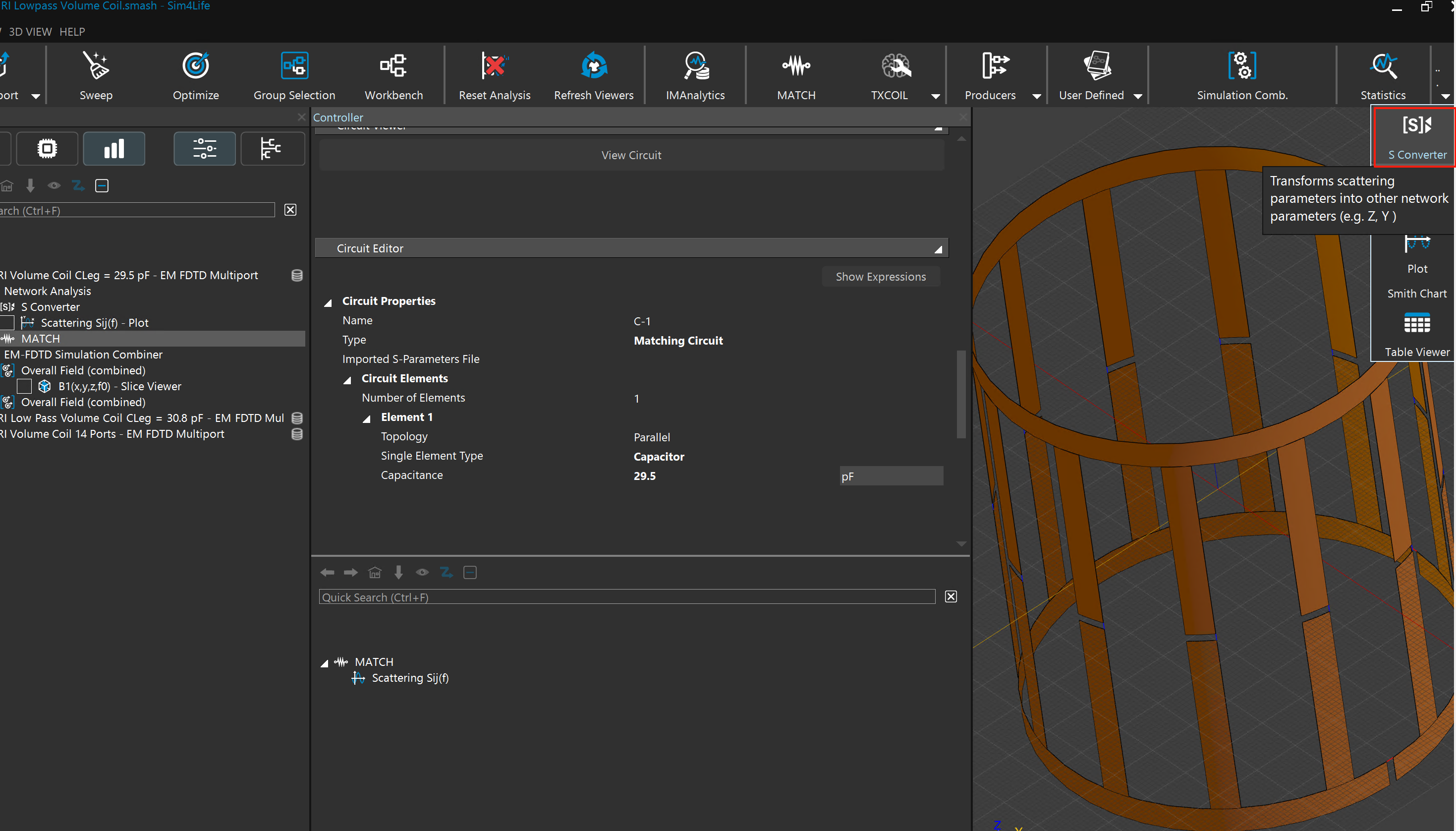

4.选择S Converter；

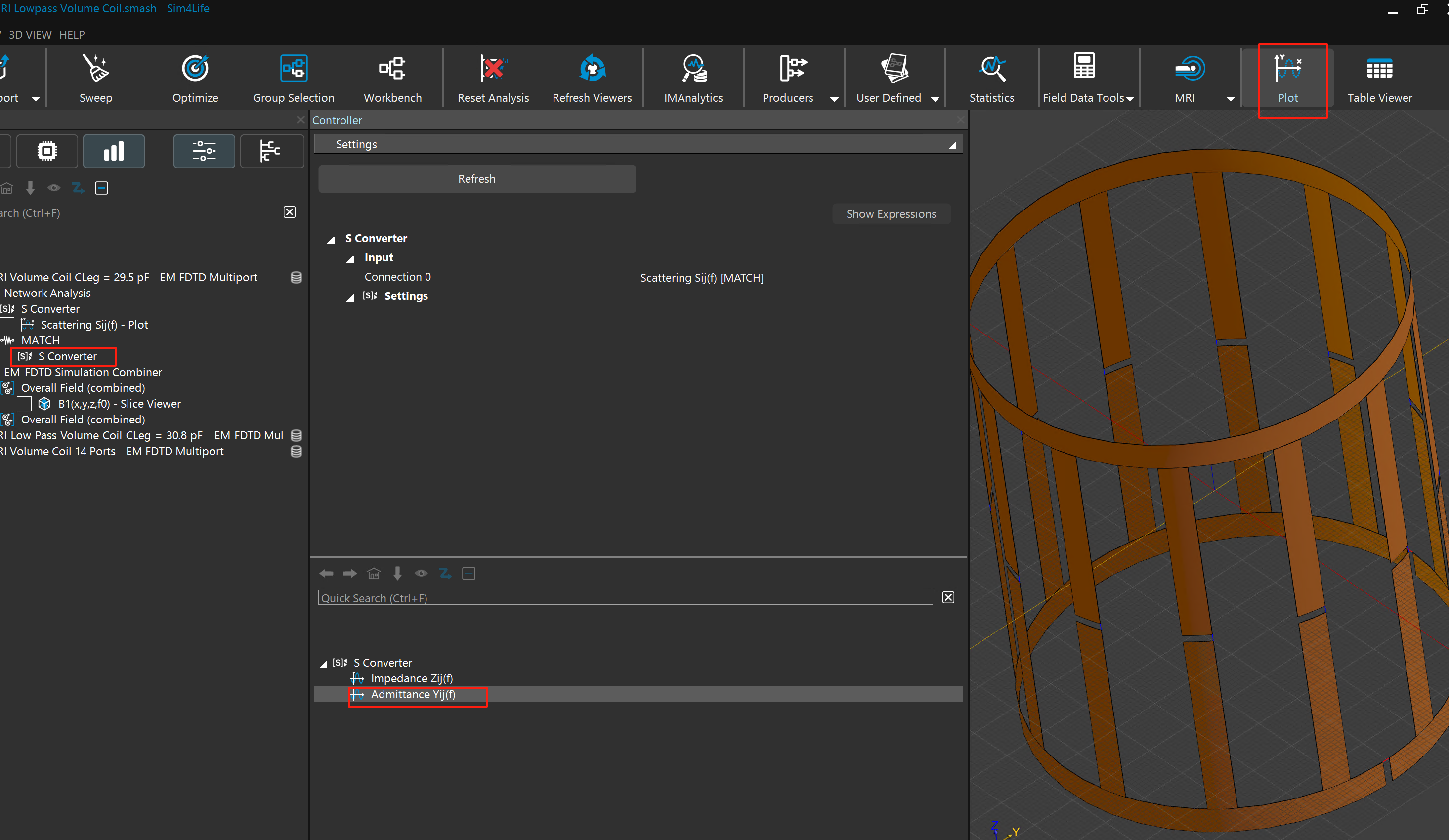

5.选择S Converter->Yij(f)->Plot,查看导纳

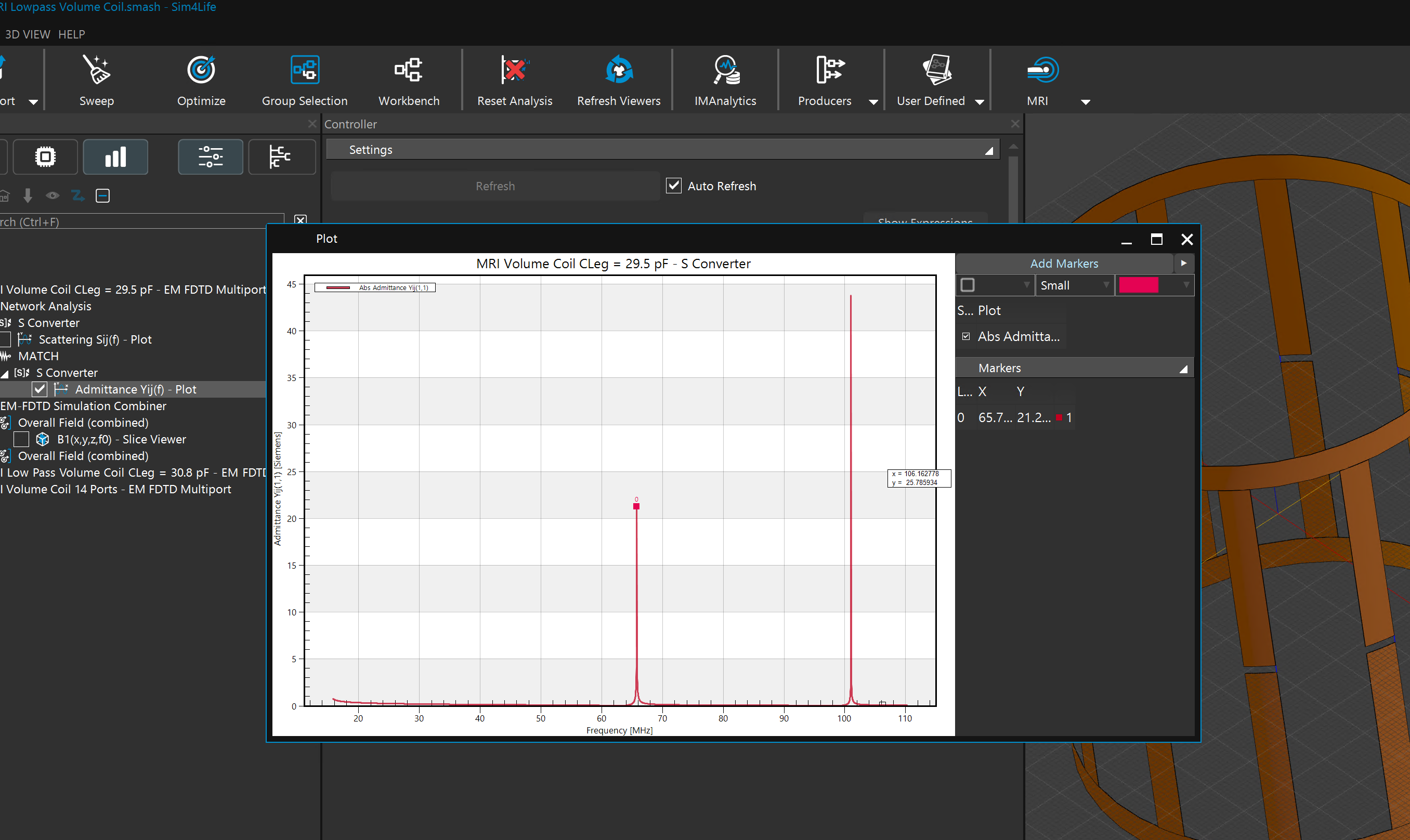

6.可以看出谐振点为65.7MHz左右，

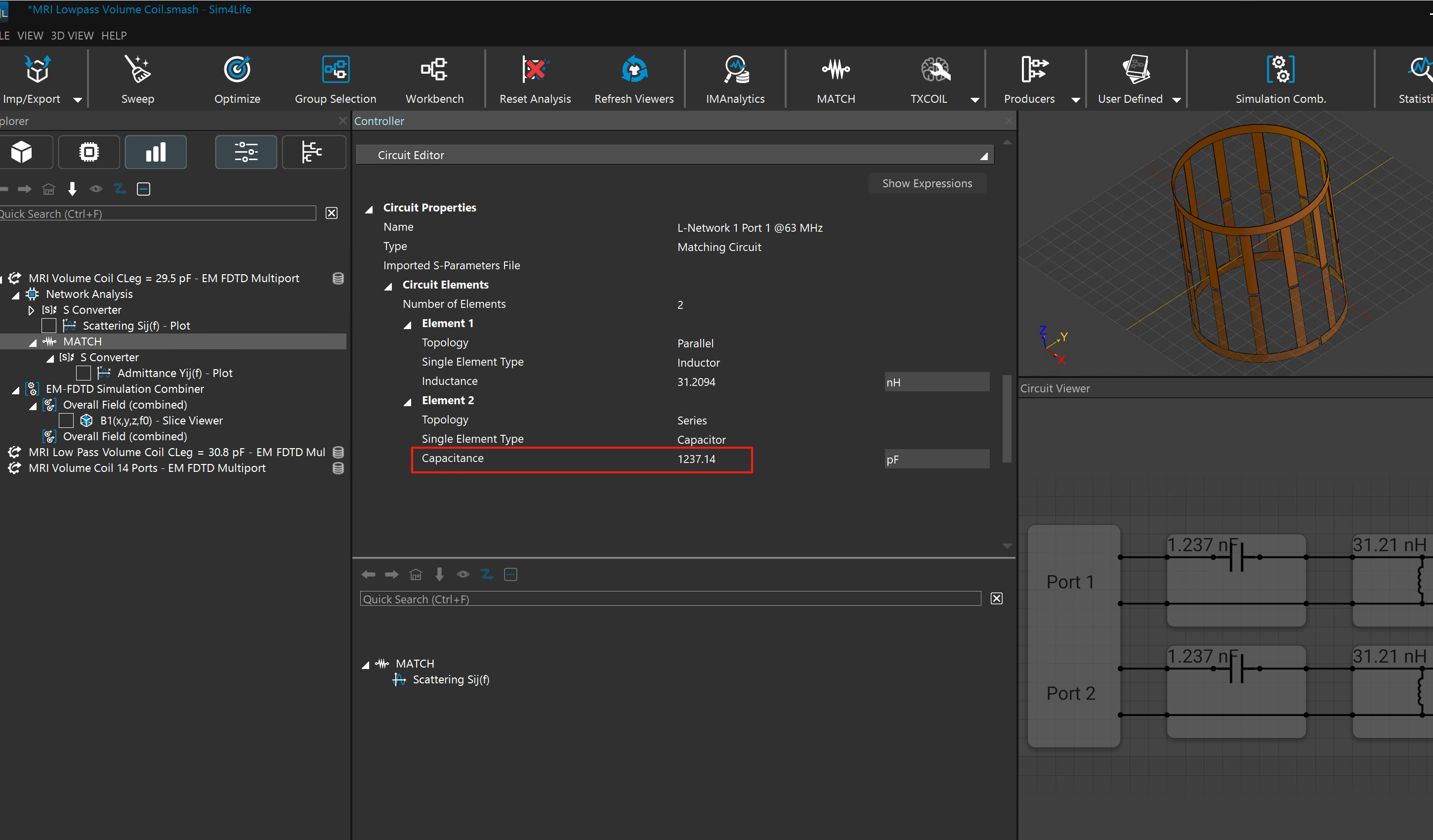

7.可以修改匹配电路的电容值调整谐振点的大小，比如修改将1237.14pF修改为237pF后。

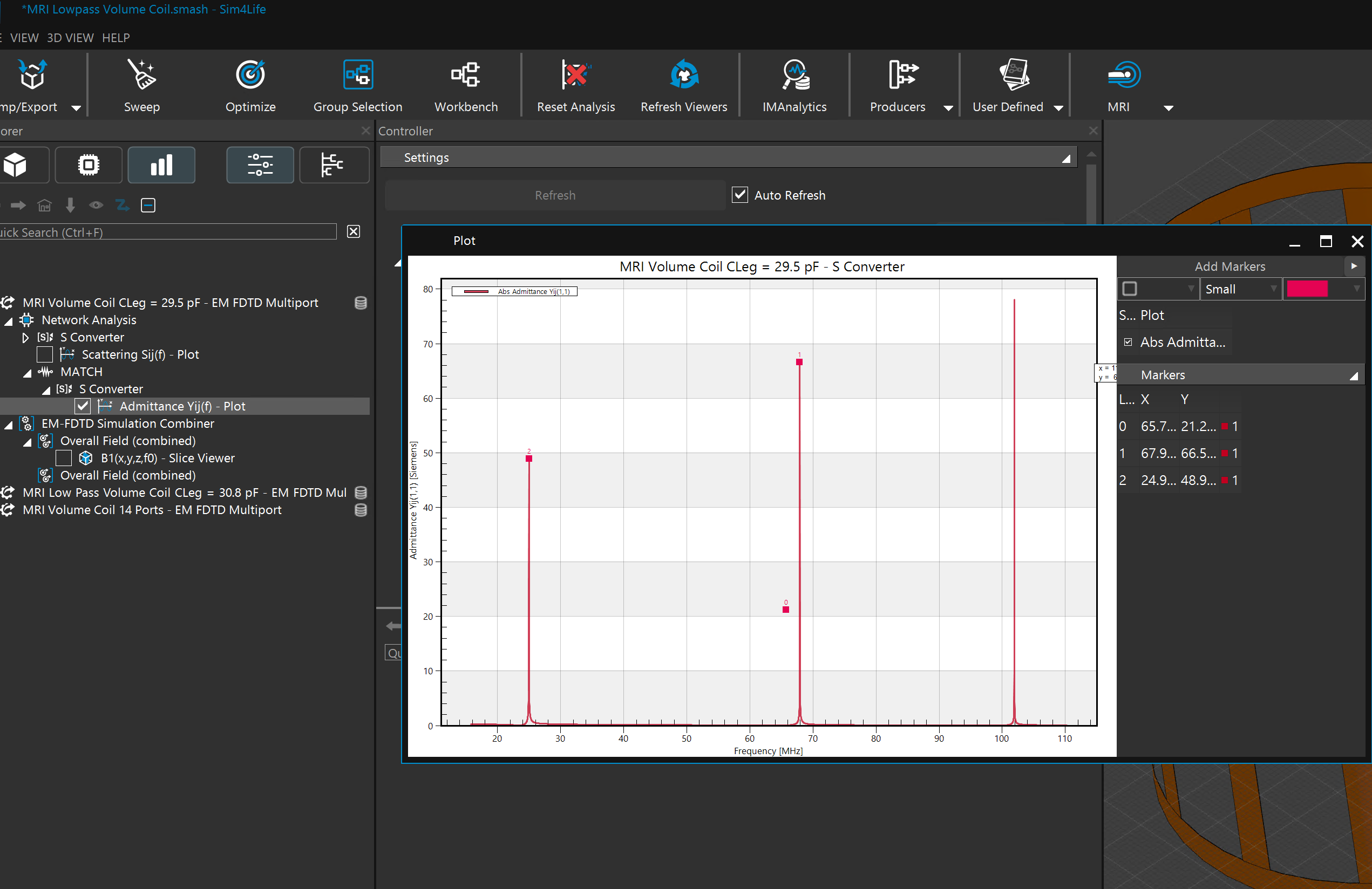

8.通过导纳图可以看出谐振点已经发生变化
