提取VIP模型区块

提取VIP模型区块

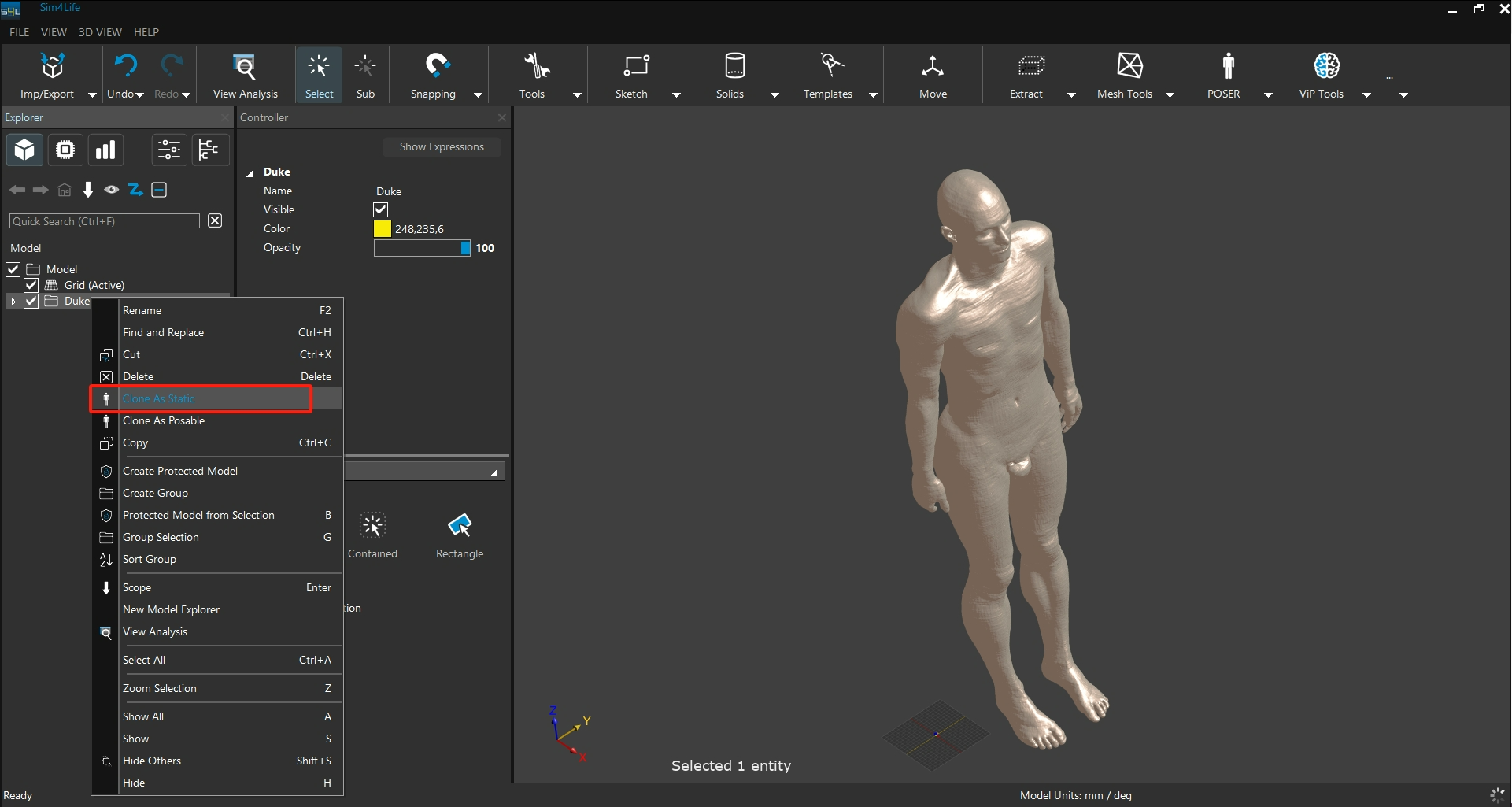

1.将 ViP 模型复制



只有复制出的VIP模型才能执行 Mesh 分割与 Boolean 操作
复制后再选取表层组织(例如 SAT、Muscle)进行后续处理

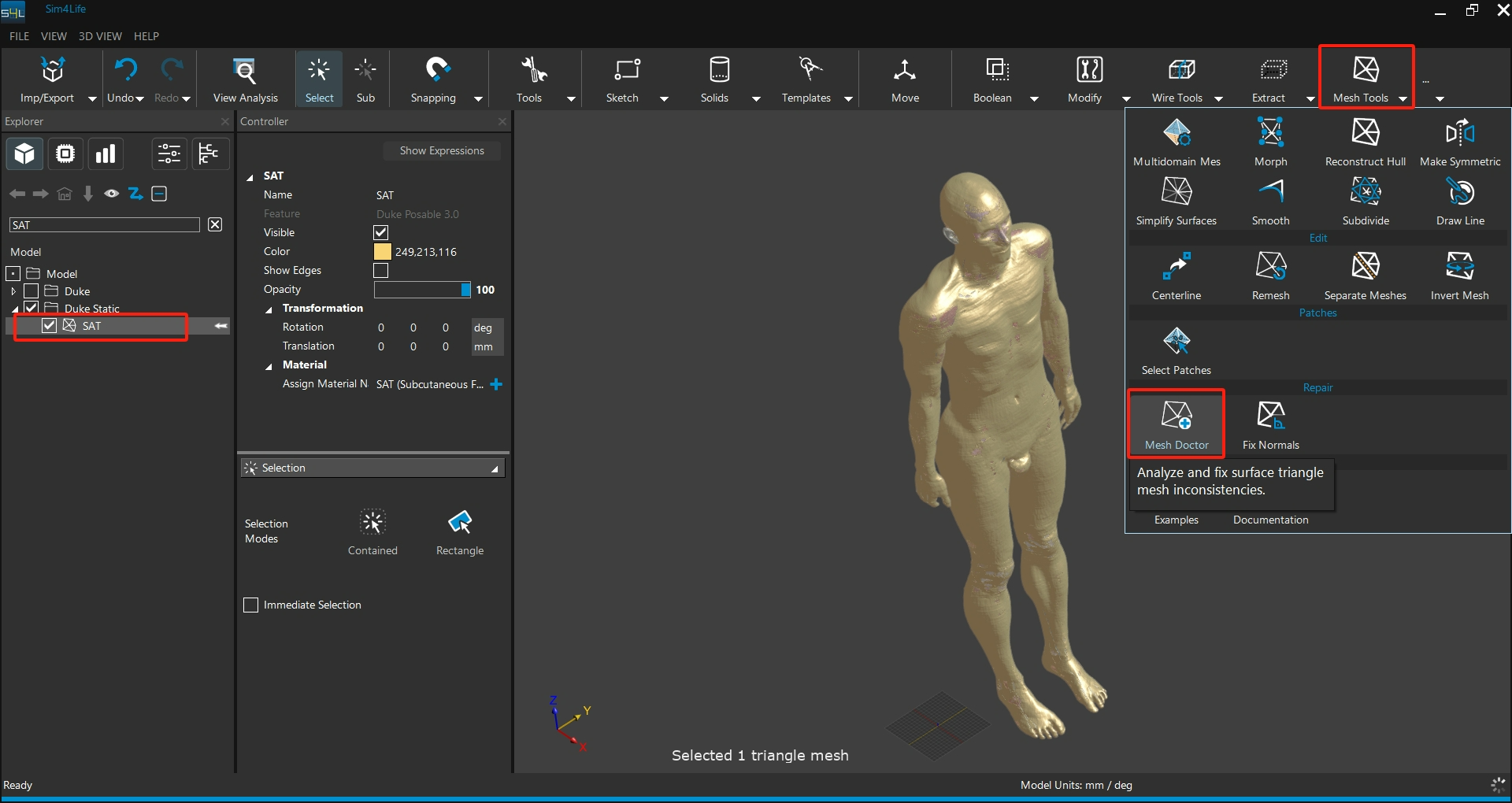

2.开启 Mesh Doctor 工具



上方功能列:Mesh Tools → Mesh Doctor

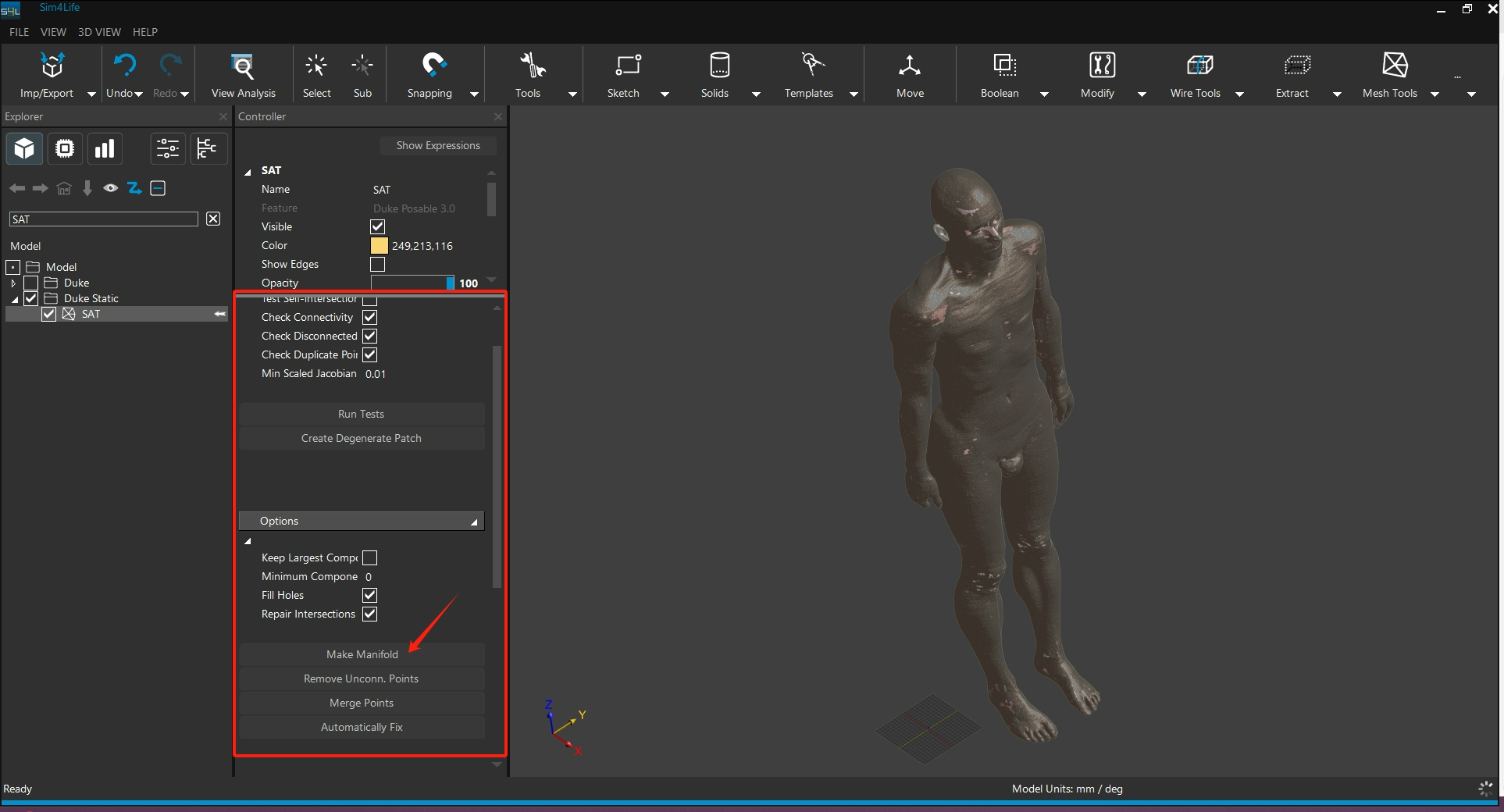

3. 按下「Make Manifold」按钮



将选取的组织转为封闭可剪裁的流形格式

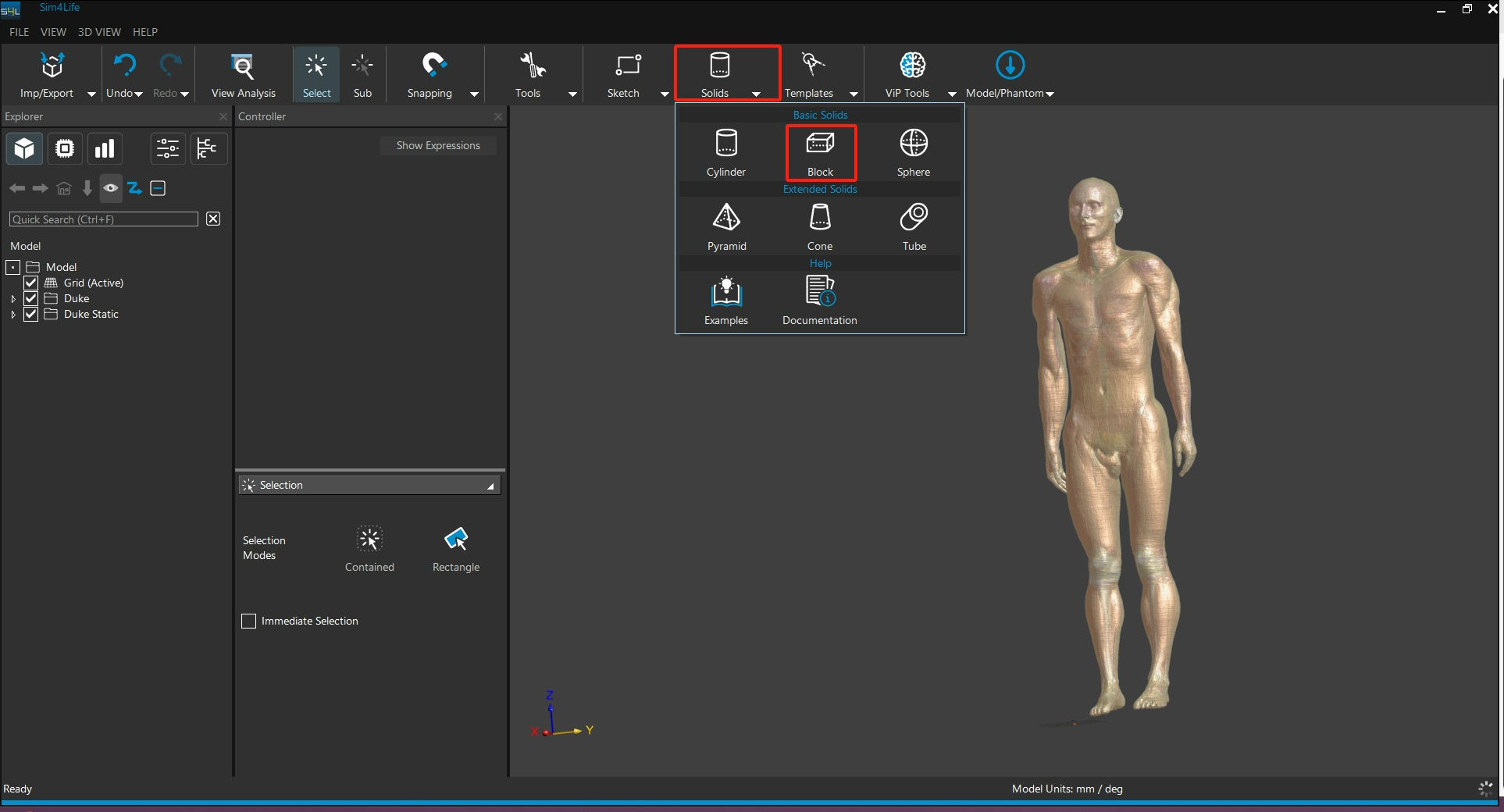

4. 建立裁减区域



在模型中画一个立方体(或自定形状),覆盖欲保留的区域

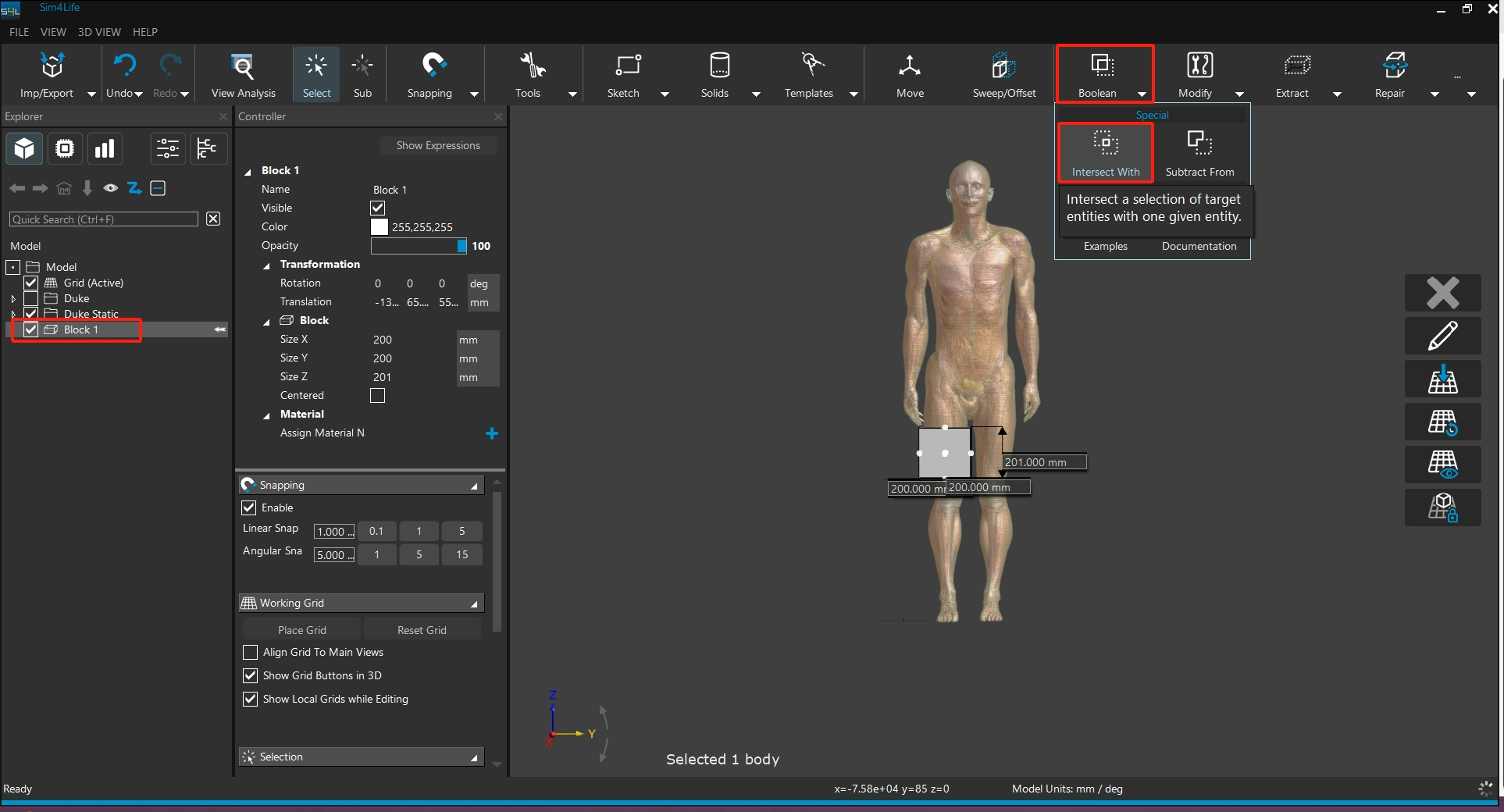

5. 启动 Boolean 运算工具



选取刚画好的模型,在上方 Boolean → Intersect With

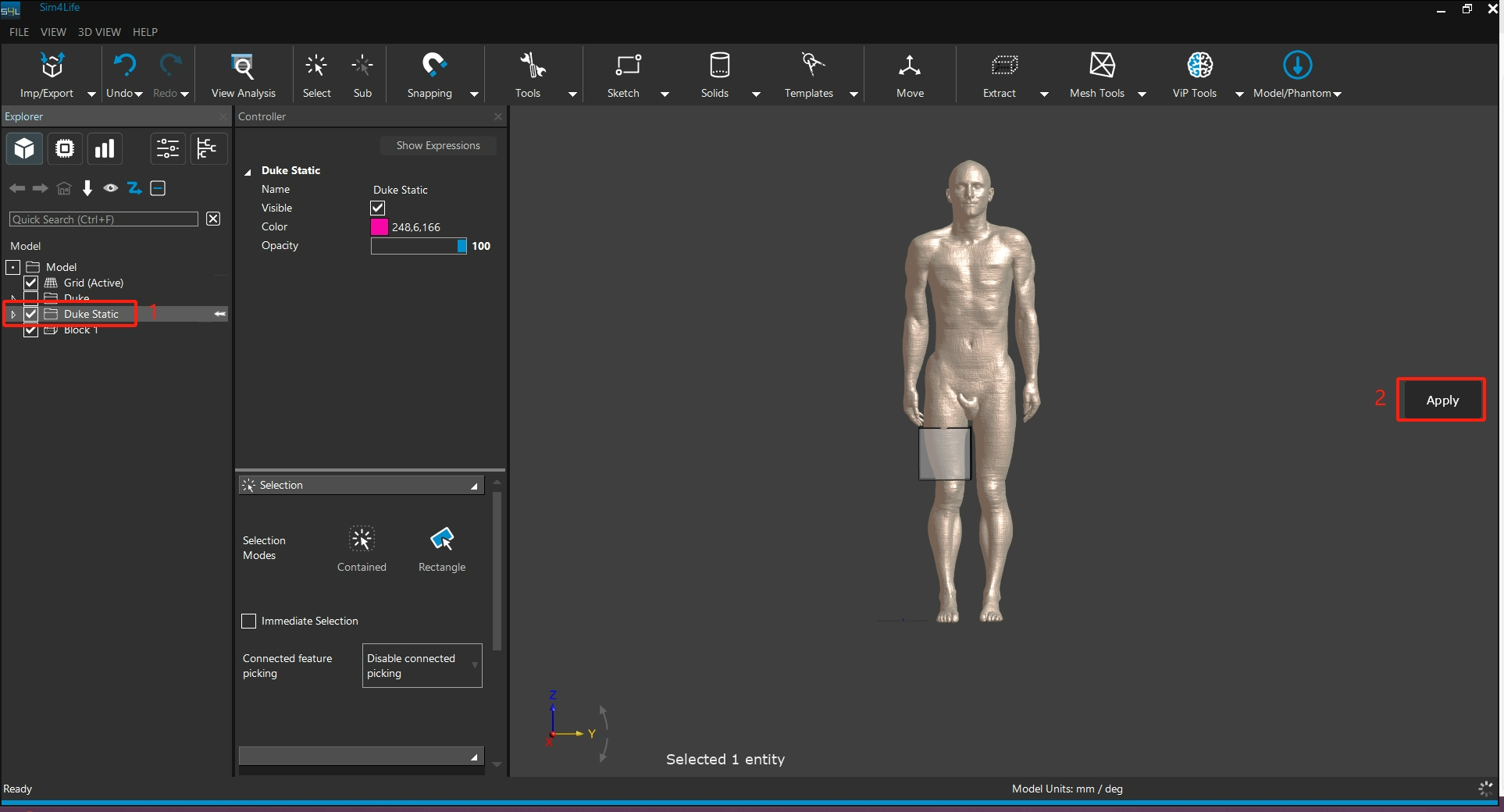

6.指定相交对象



在Explorer的Model视窗中选择欲相交的对象模型
点选「Apply」执行

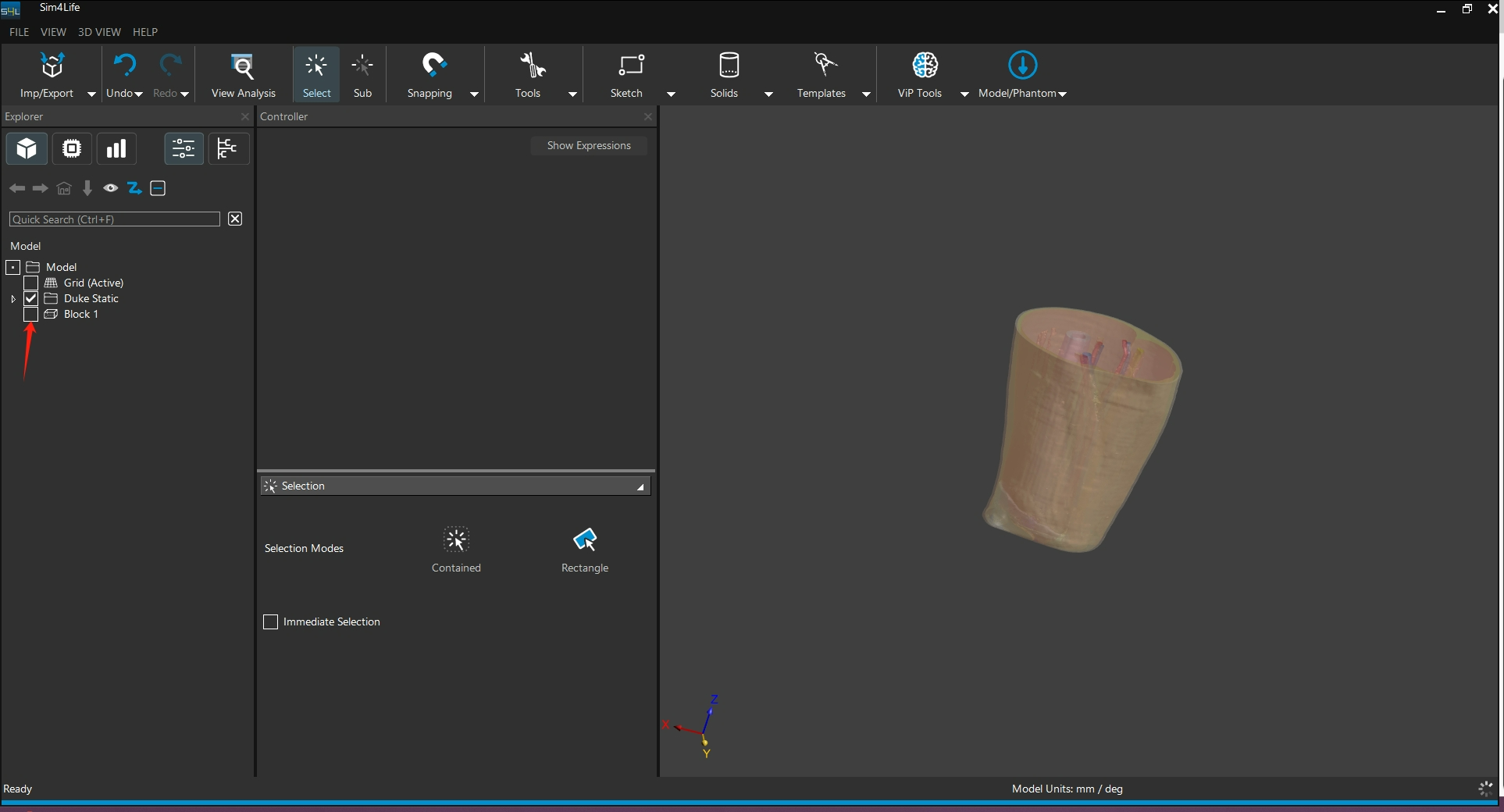

将立方体模型取消勾选

将只保留与该方块重叠的组织区域,其他非重叠部分会被移除
