Crop功能的使用和B1场的参数提取(1)

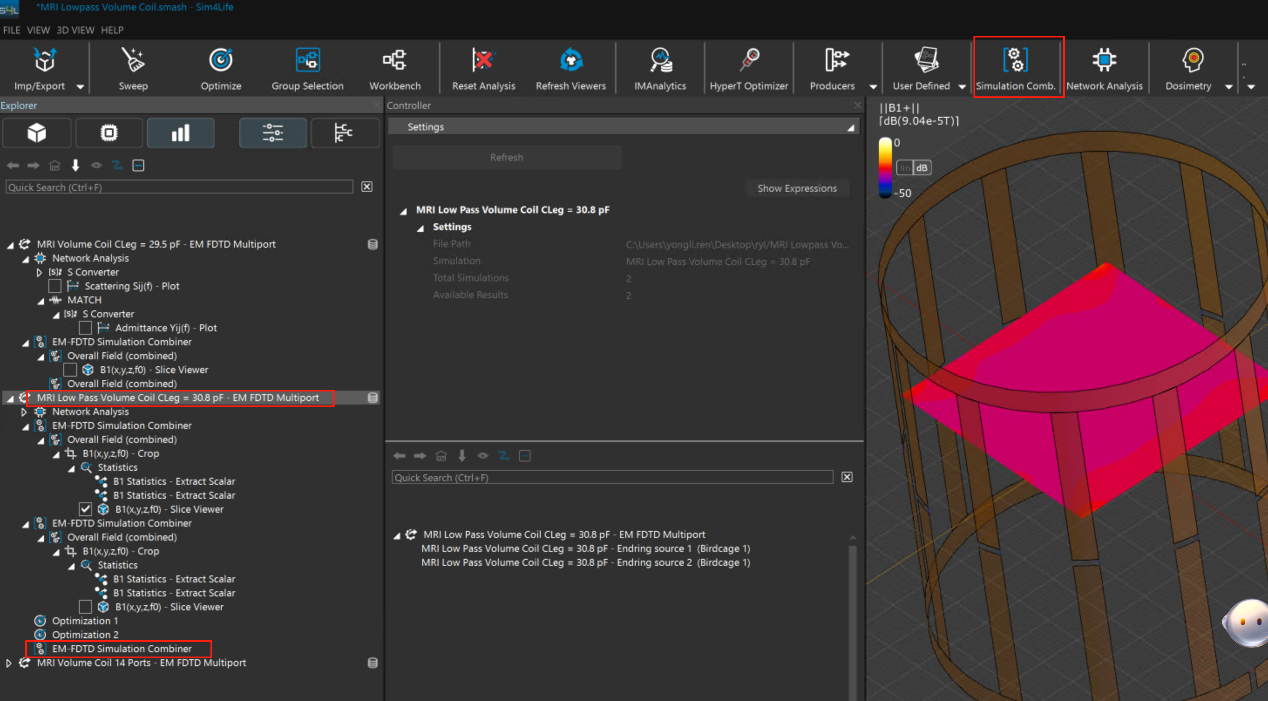

1.      选择仿真结果文件->Simulation combiner

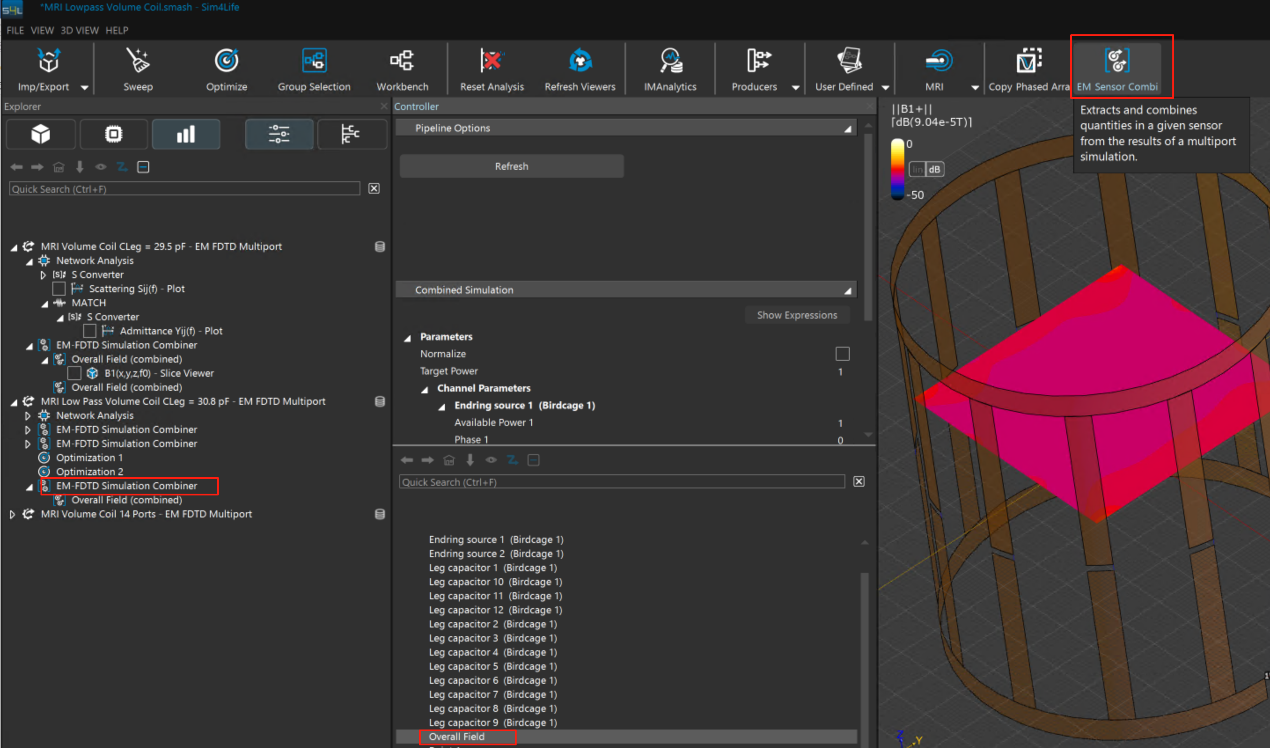

2.      选择EM FDTD Simulation Combiner->Overall Field->EM Sensor Combiner

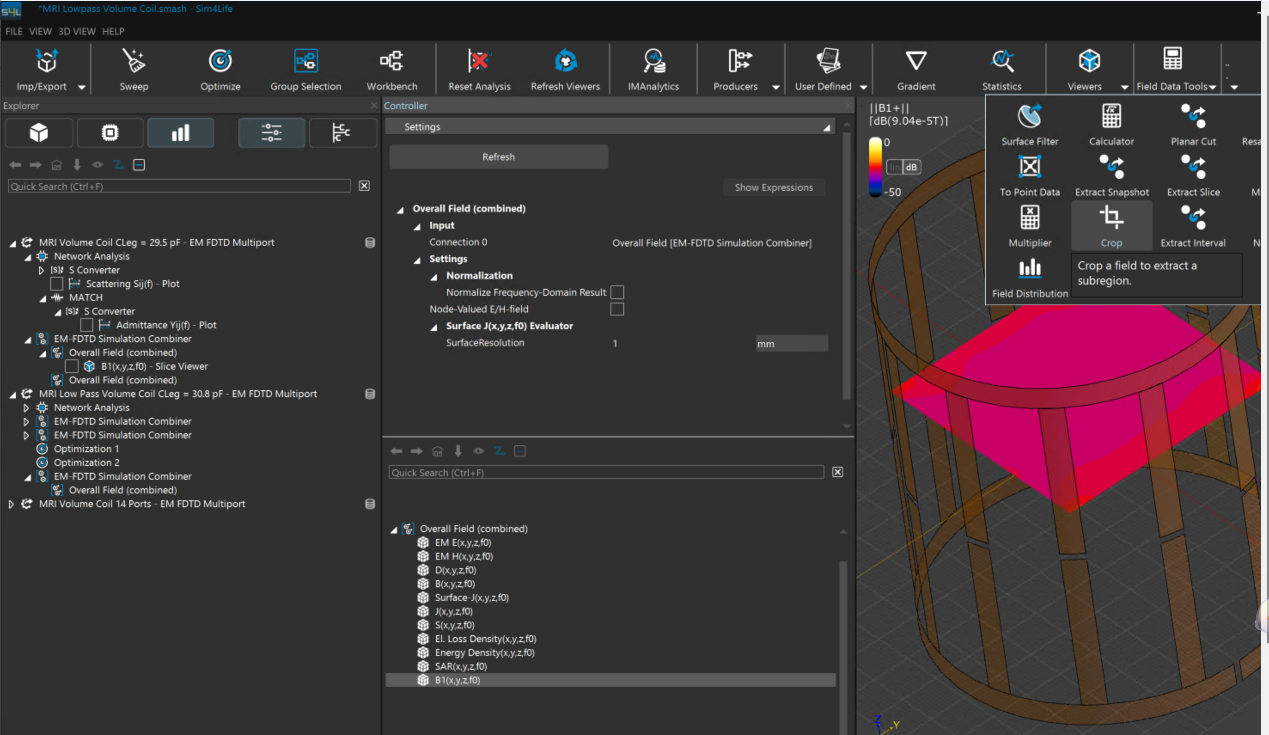

3.      Overall Field(combiner)->B1(x,y,z,f0)->Field Data Tools->Crop

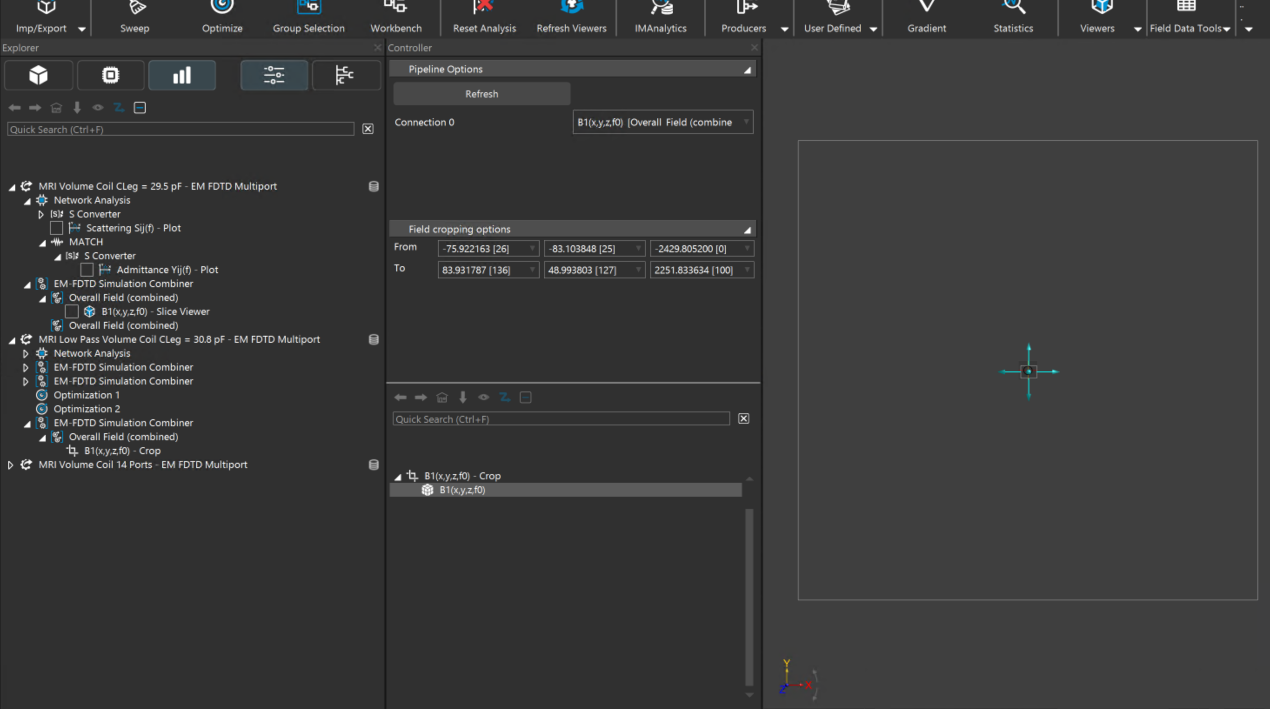

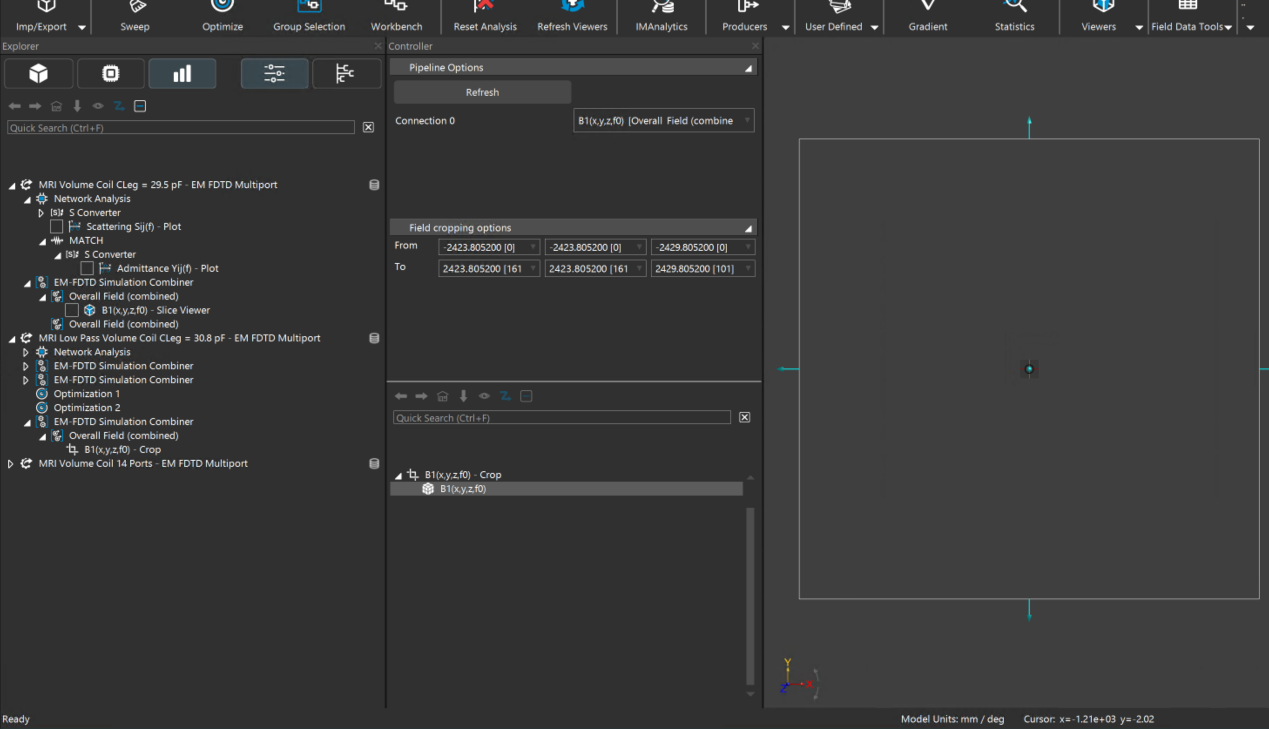

4.      将截取空间缩小到鸟笼里面

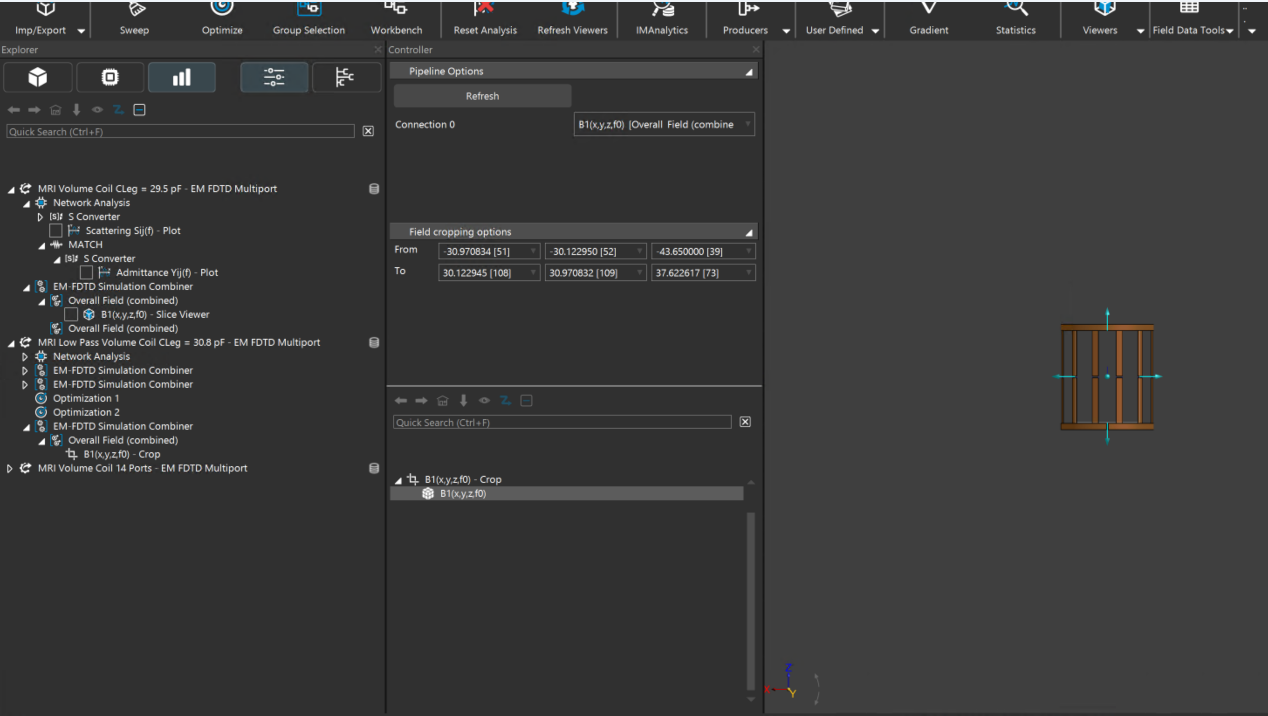

5.      在xy平面的如图所示截取



6.      crop最终结果如图所示，可以通过旋转左下角的坐标轴使画面显示为一个平面图
