Crop功能的使用和B1场的参数提取(2)

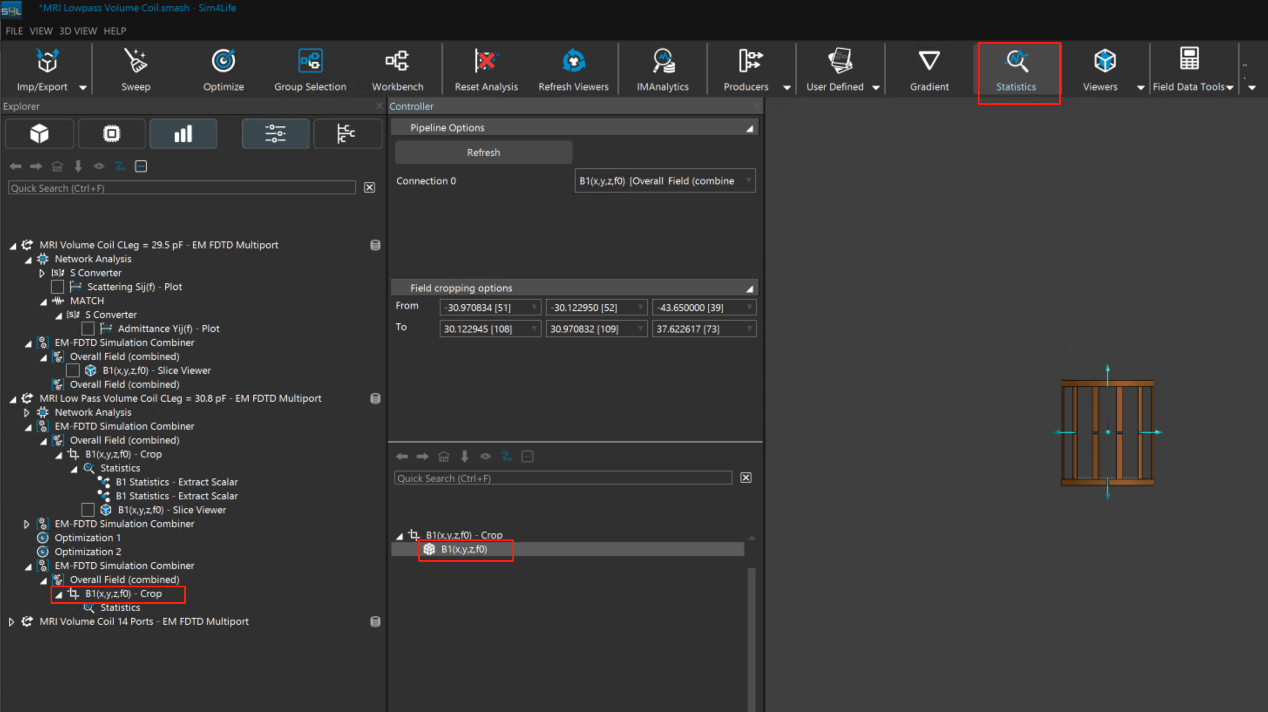

1.      选择Crop->B1(x,y,z.f0)->Statistics

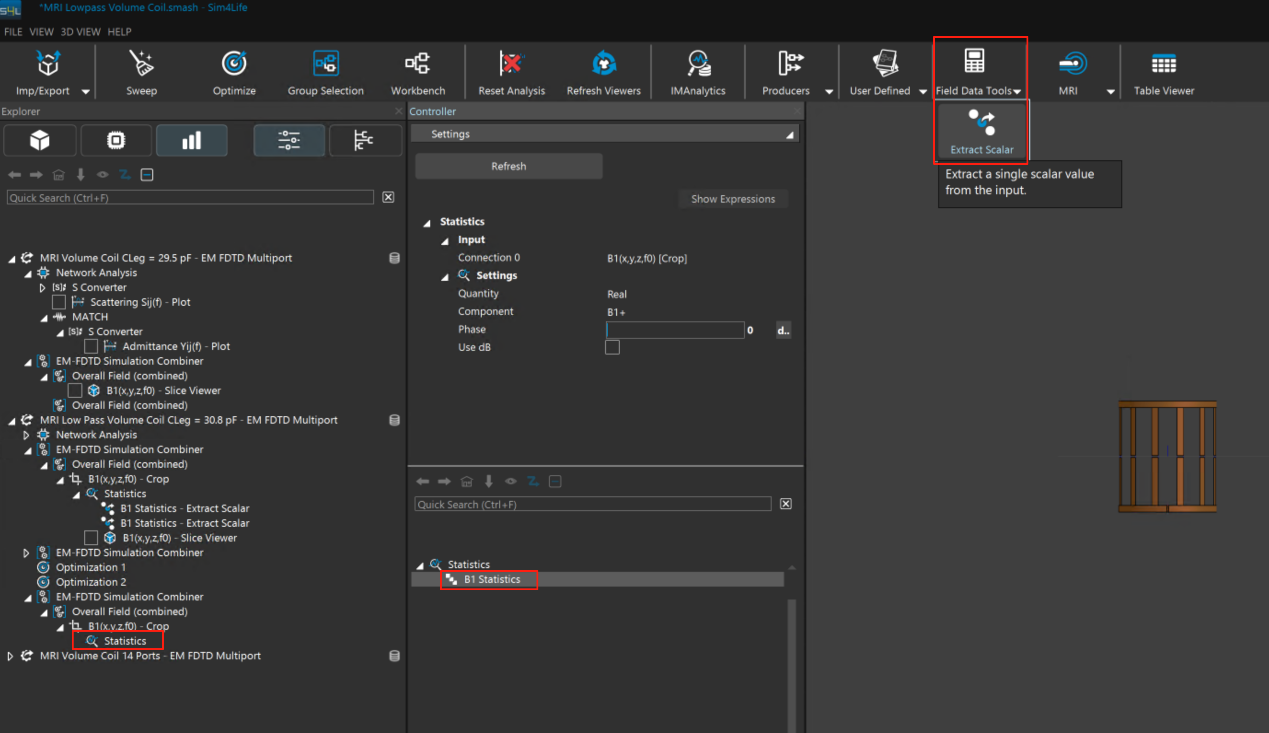

2.      选择Statistics->B1 Statistics->Field Data Tools->Extract Scalar

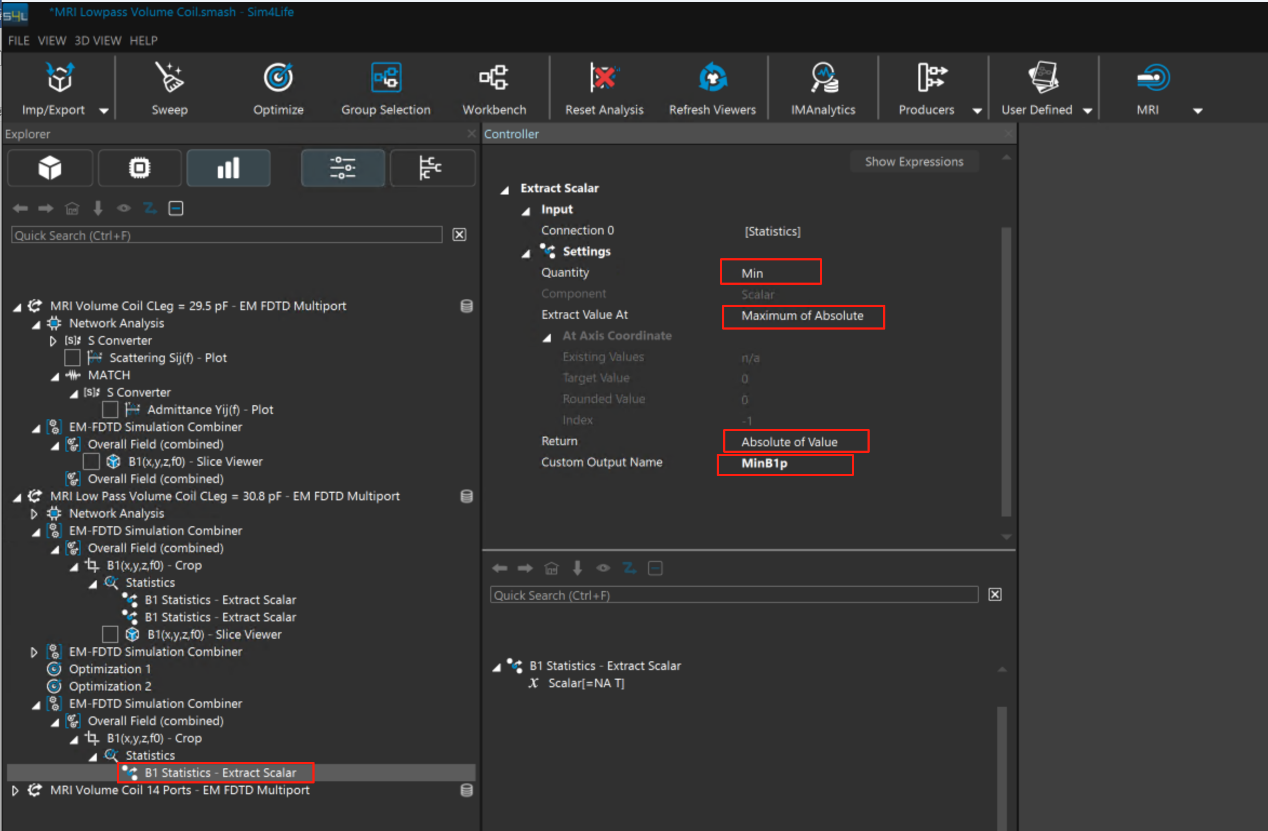

3.      选择B1 Statistics，所有设定如图所示，目的是设置Crop区域内B1场的最小值参数，然后refresh

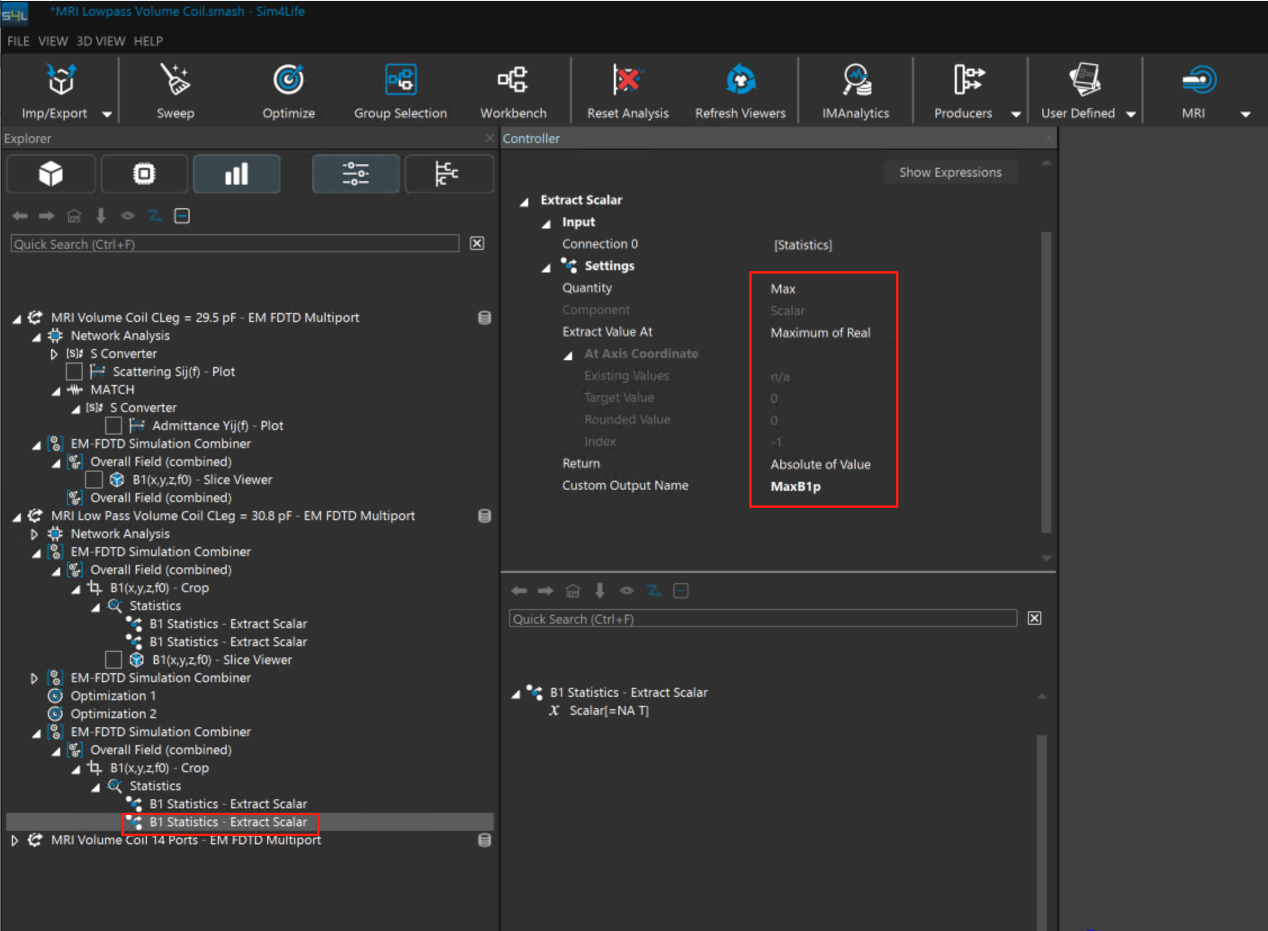

4.      同样的设定，新建一个B1场的最大值参数MaxB1p，然后refresh

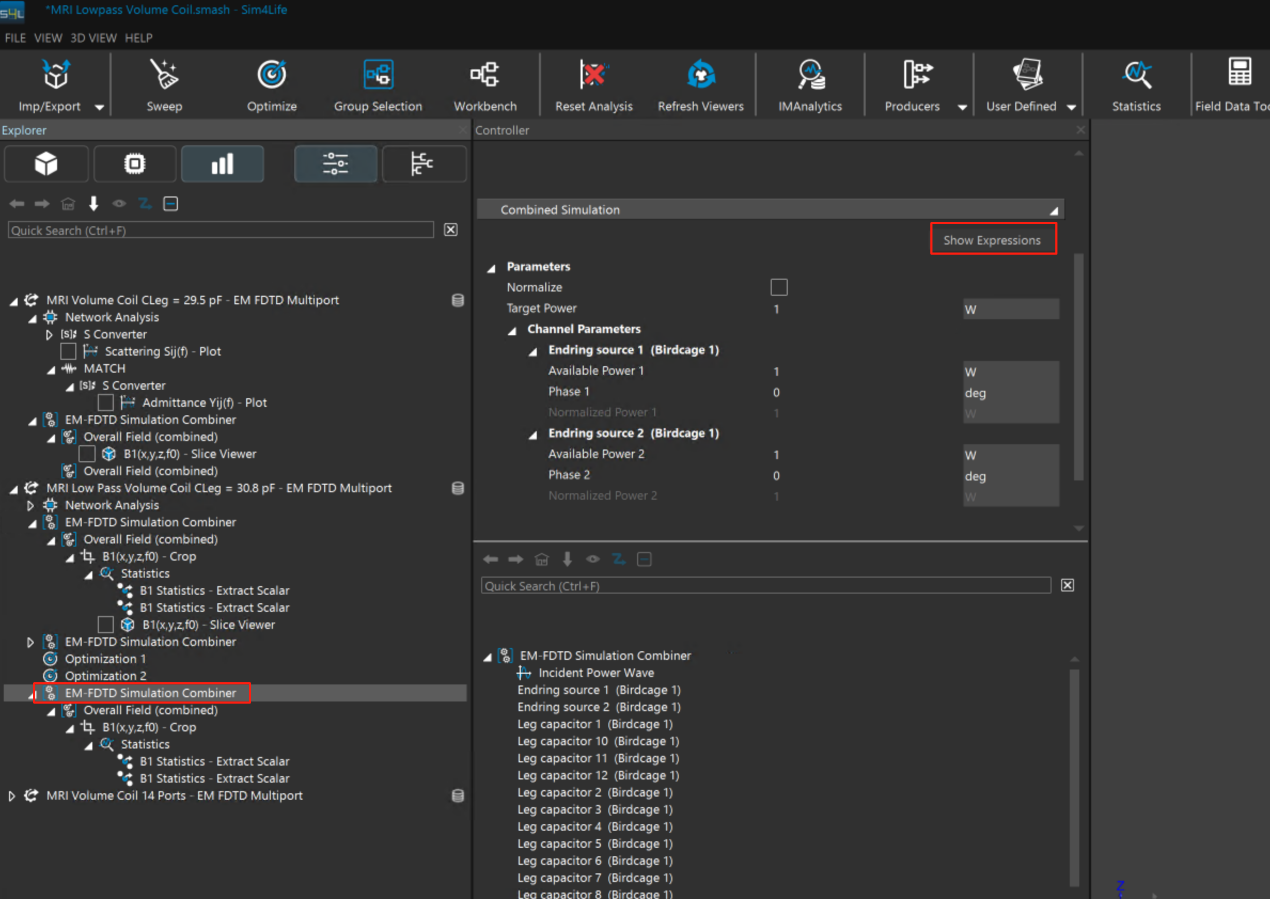

5.      选择EM FDTD Simulation Combiner->show Expression

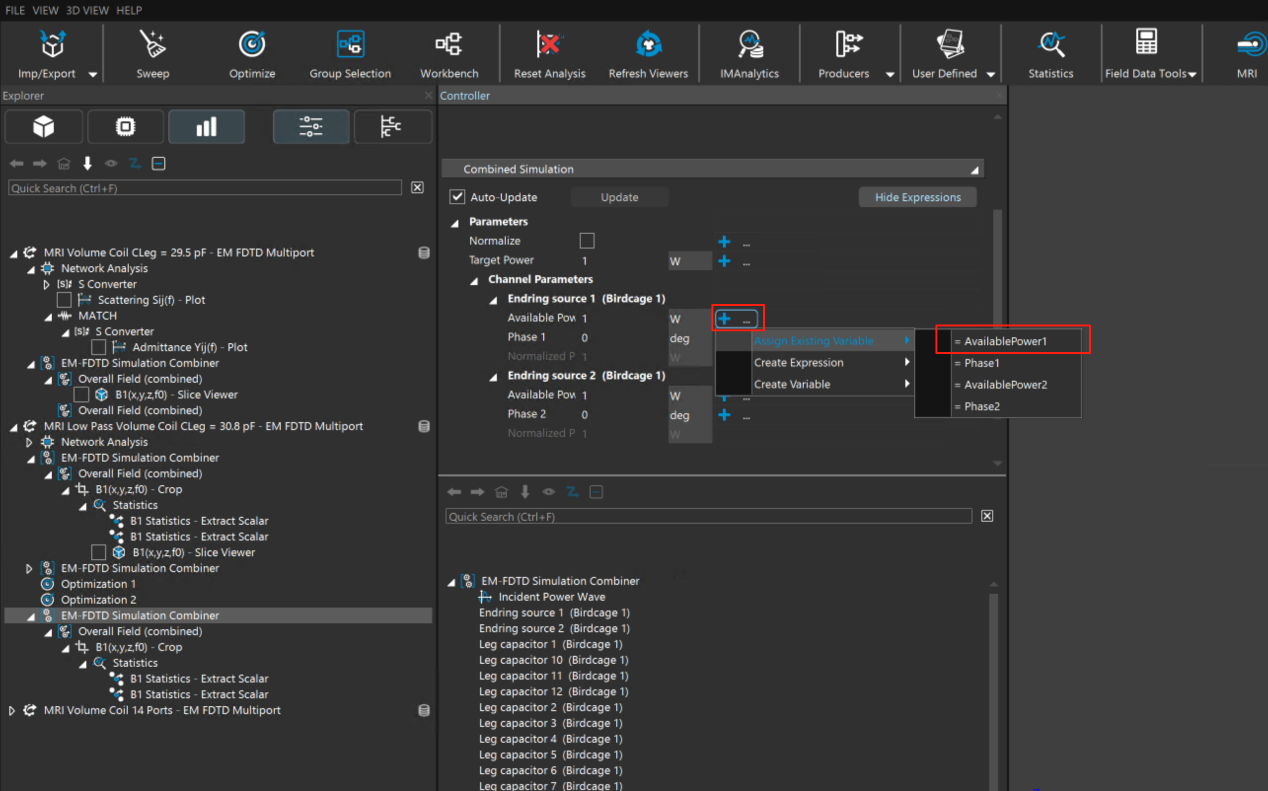

6.      选择如图所示设定，两个端口的电压和相位分别选择

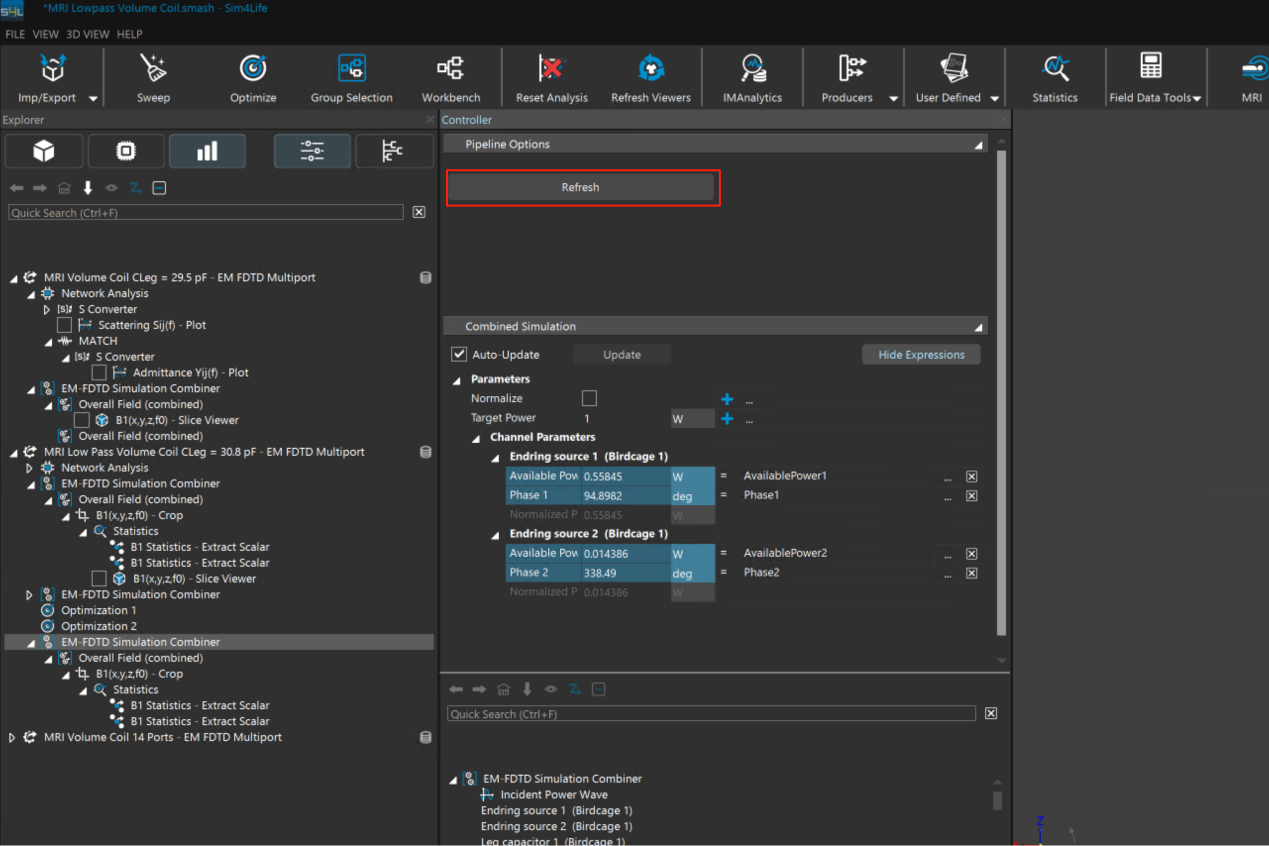

7.      选择refresh，四个参数已经设定好了
