1.建立模型与计算区域

建立好你的模型

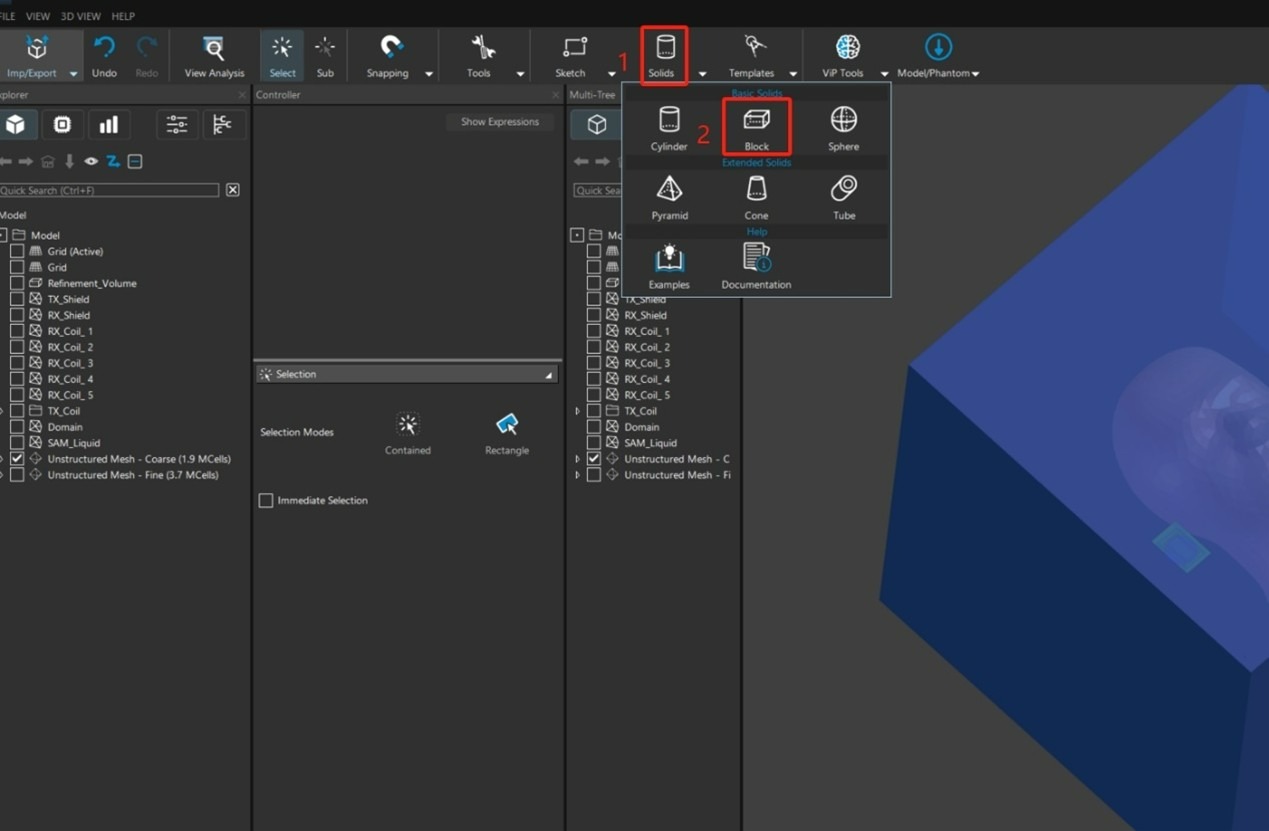

前往 Solids → Block：使用 Block 把你要计算的区域框起来（这个会当作「Domain」计算区）

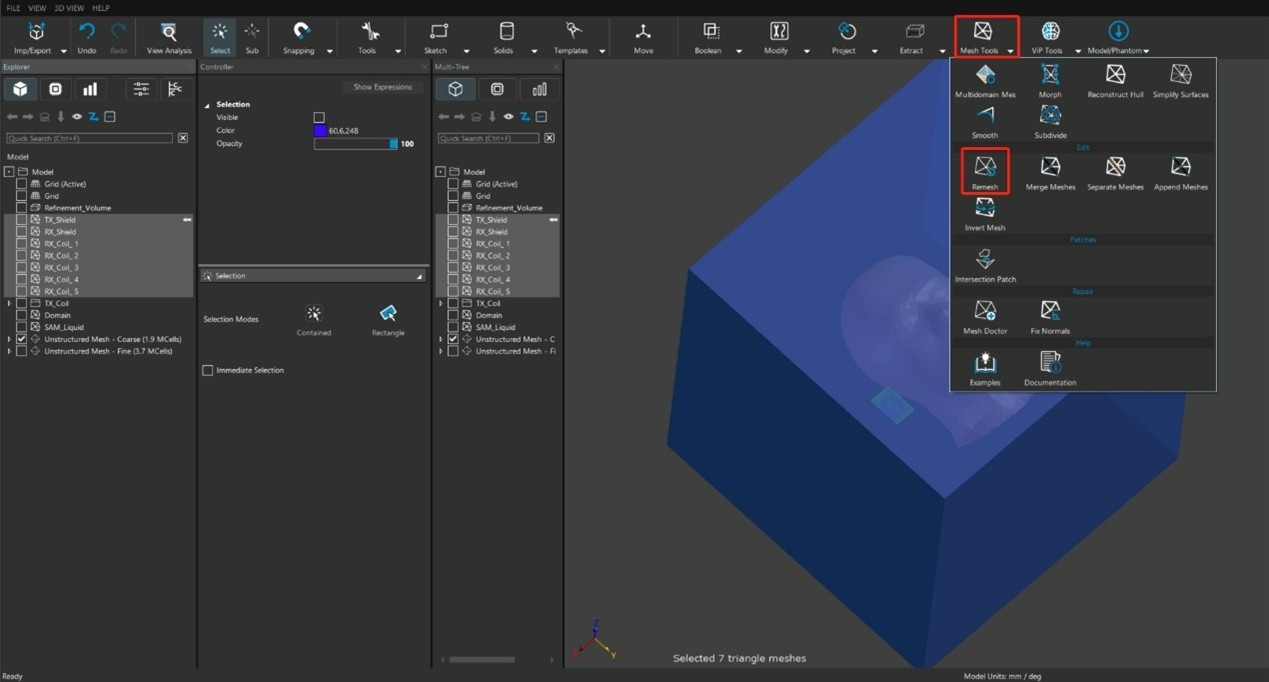

2.设定细致化的模型 Remesh

选取你要细致的模型
点选右上角 Mesh Tools → To Mesh → Remesh

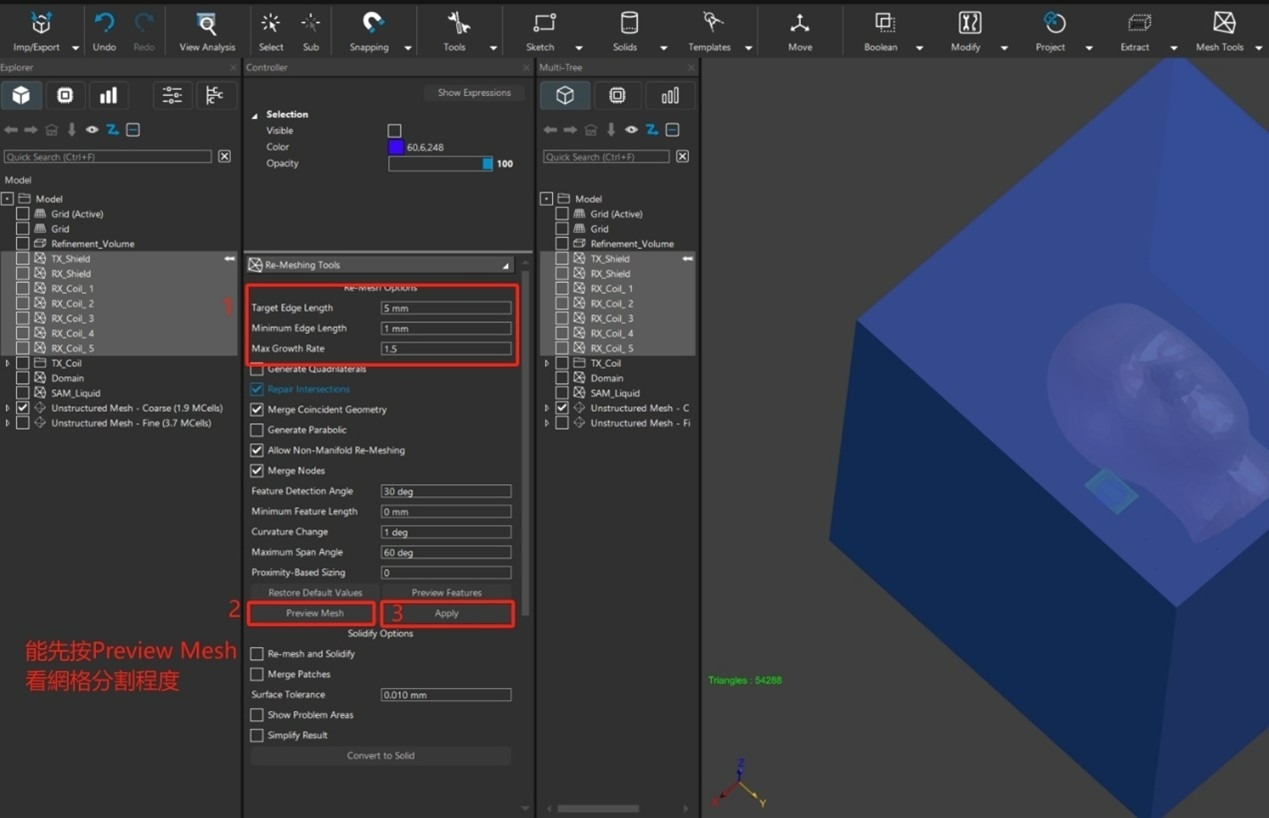

3.在 Controller 视窗设定网格数值

Target Edge Length ➔ 设为你想要的平均网格尺寸
Minimum Edge Length ➔ 设为最细的单元边长
Max Growth Rate ➔ 设为单元大小的增长率（细到粗之间的过渡）
设定好按下Apply

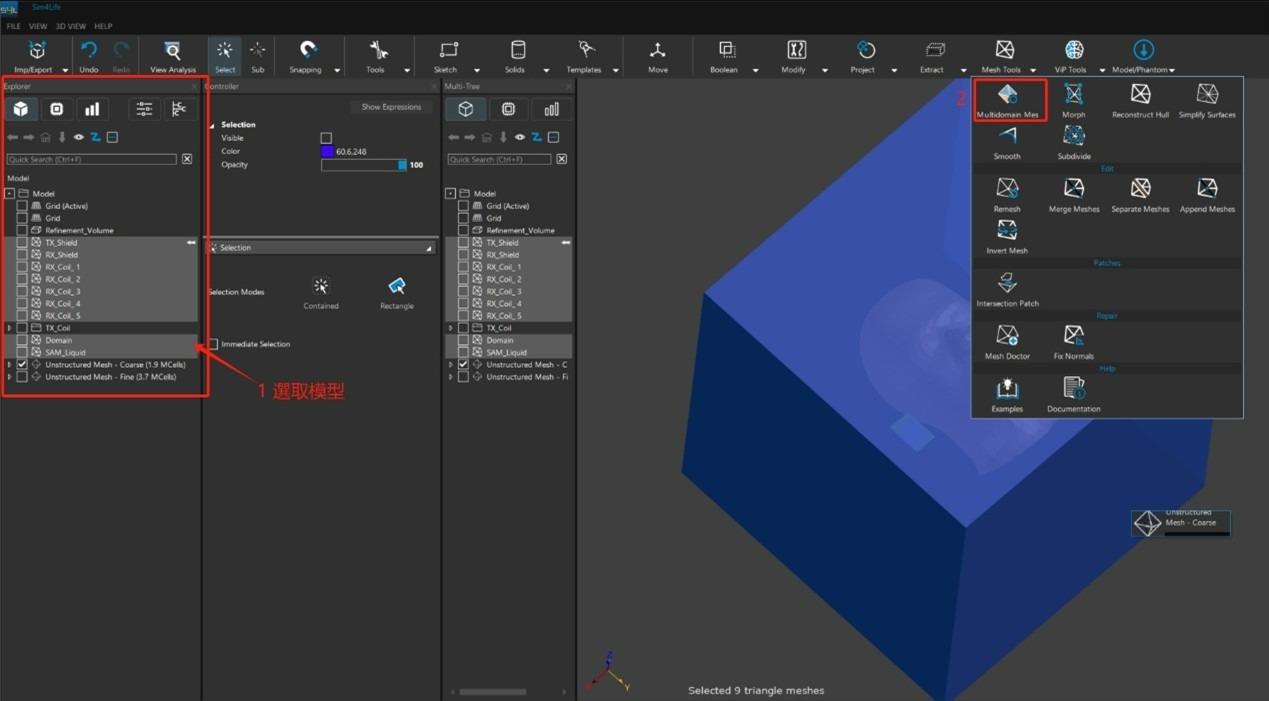

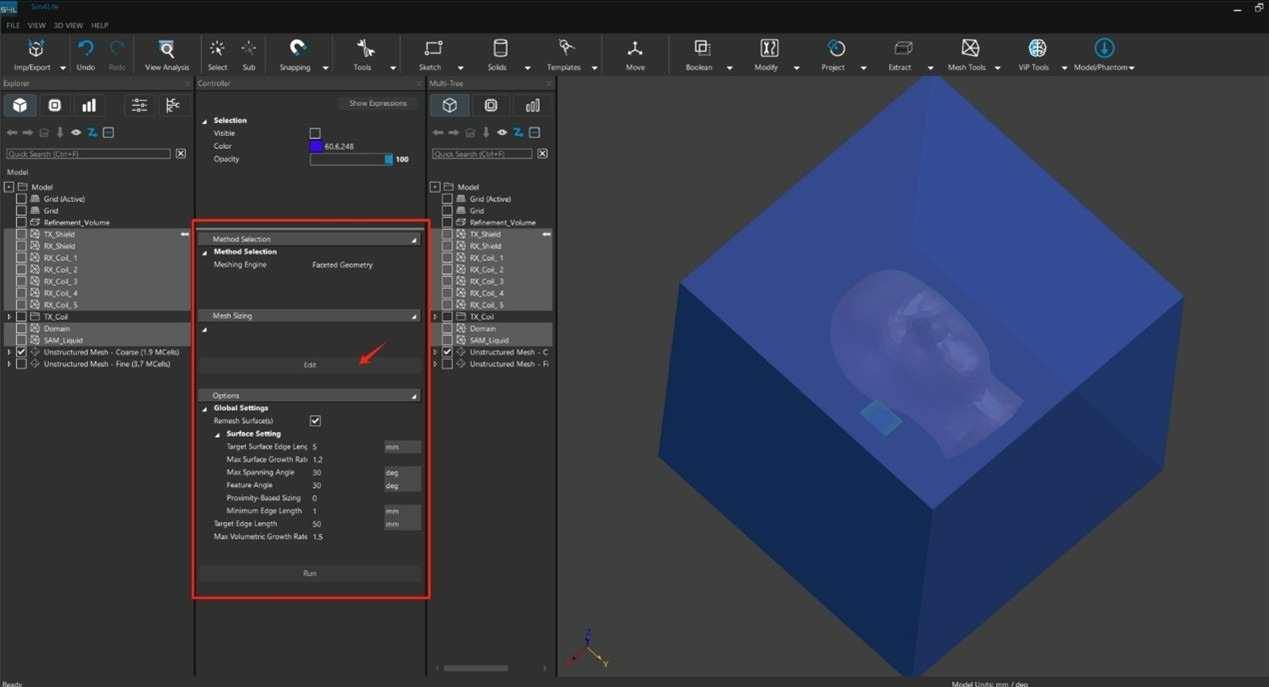

4.建立 Multidomain Unstructured Mesh

选取你的模型（含 Domain 区与其他几何）
点选右上角 Mesh Tools → Multidomain Mesh

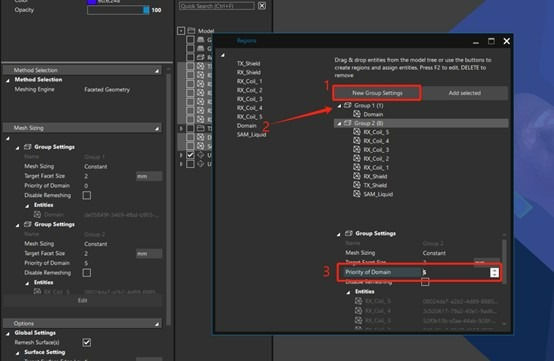

在 Controller → Mesh sizing 中點選 Edit ➔ 跳出小視窗

按 New Group Settings ，从左侧拖曳你要细致化的模型放进 Group，设定 Priority of domain
数字越大 ➔ 优先级越高，细致设定不会被覆盖
通常一般 Domain ➔ Priority 设为 0 即可
关闭小视窗，回到 Controller 主视窗

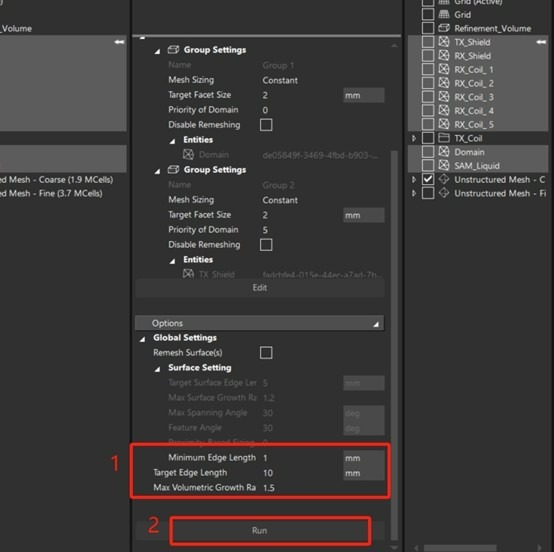

5.设定全域 Mesh 参数

在 Controller → Options 中关闭 Remesh surface 选项
设定下方三个数值（这些数值会应用于未特别细致化的模型)Target Edge Length、Minimum Edge Length、Max Growth Rate
按下 RUN ➔ 开始生成新的 Unstructured Mesh

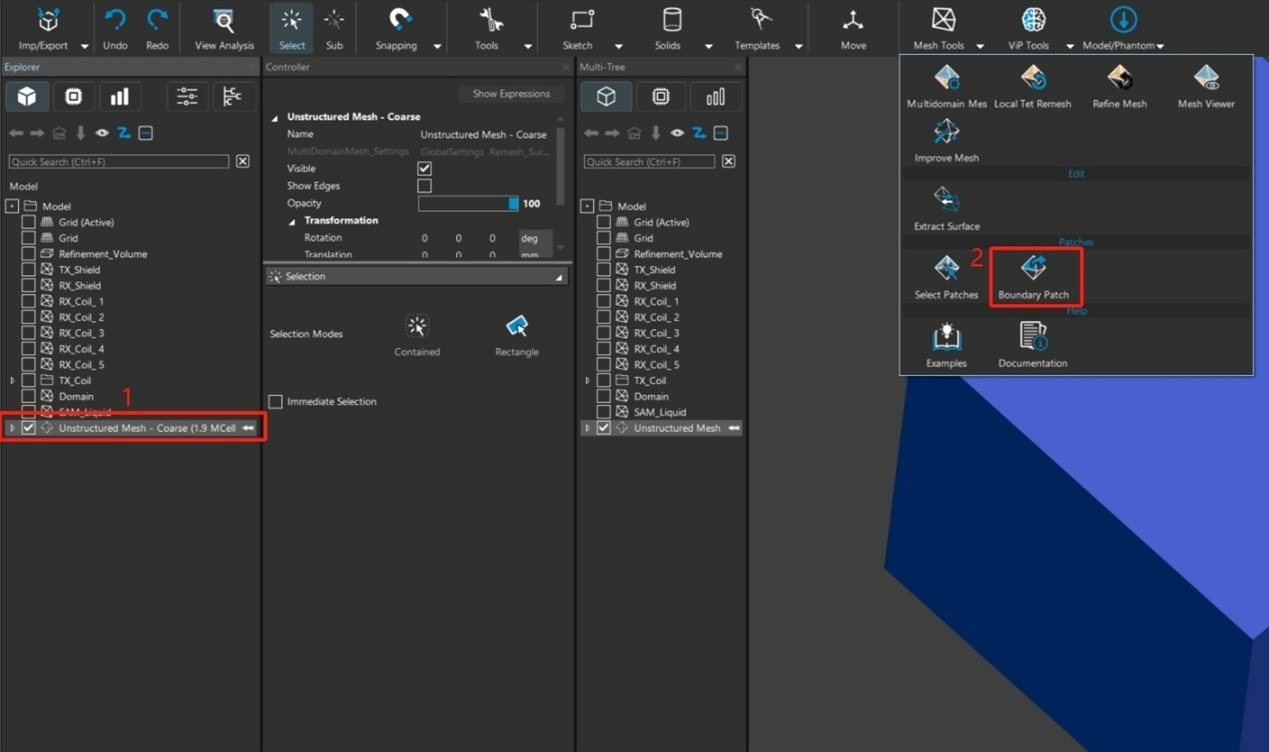

6.修补和检查 Mesh

选取新的 Unstructured Mesh 结果
点选右上角 Mesh Tools → Boundary Patch 用来修补和处理几何模型的表面

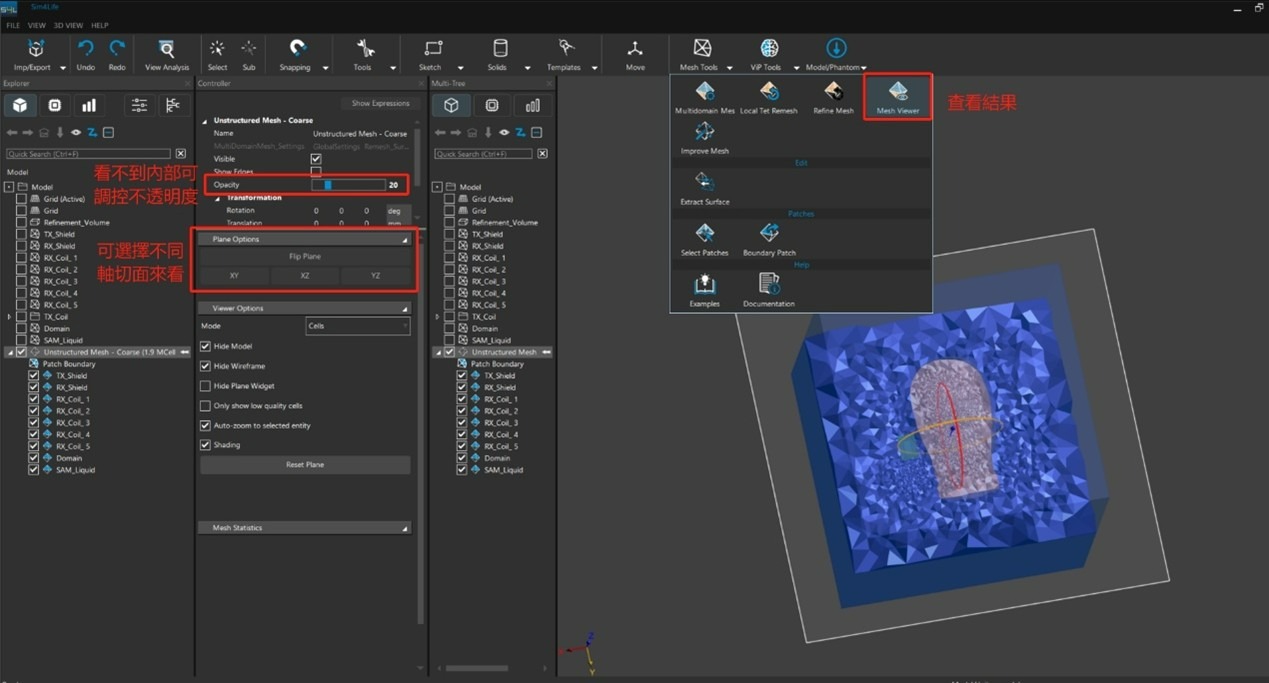

点选 Mesh Tools → Mesh Viewer
开启网格检视器来查看最终 Mesh 结果

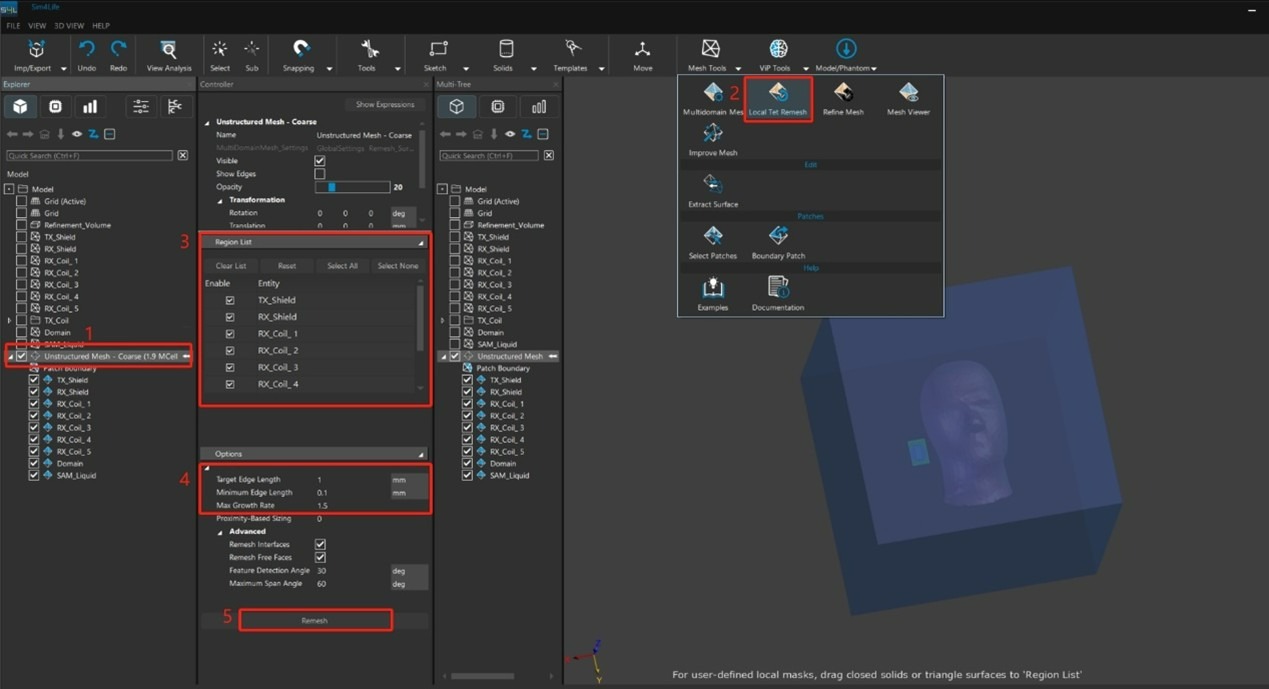

7.局部粗细化调控

如果对 Mesh 结果不满意可以进行局部调整
在左侧选取 Unstructured Mesh
点选右上方 Mesh Tools → Local Tet Remesh
在 Controller → Region List
勾选你想修改的模型，调整下方三个数值
其他设定不用改，直接按 Remesh
再次打开 Mesh Viewer 查看更新后的结果
