电流规一化设作电流源

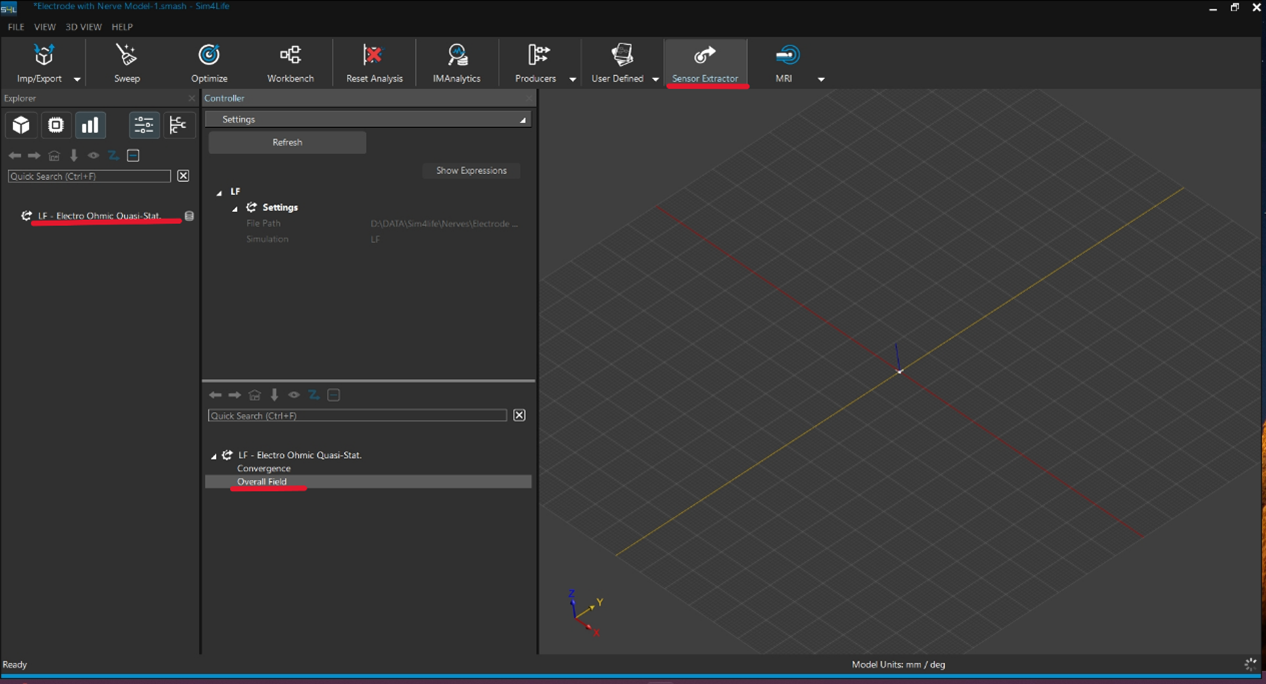

1.前往 Analysis 分页，选择求解器结果，并提取 Overall Field

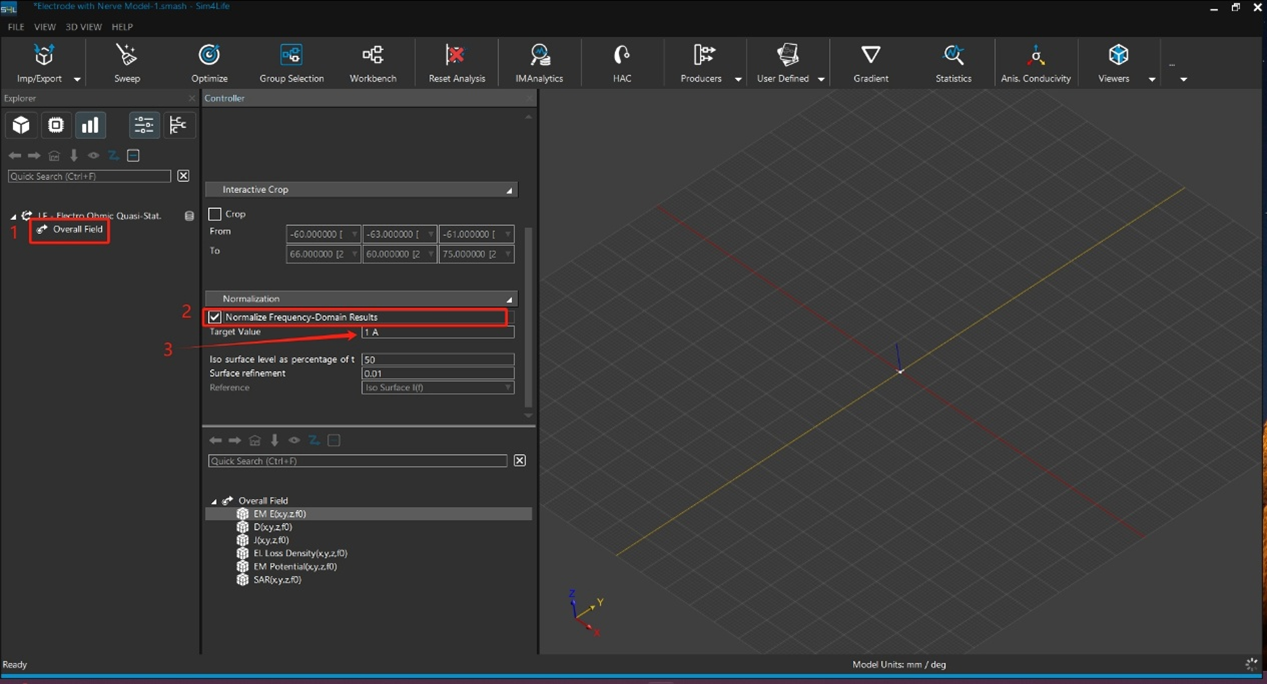

2.点选该 Overall Field 物件，展开右侧的 Controller 区块，并将画面滑至最底 部，勾选「Normalize Frequency-Domain Results」选项，此操作会在下方显示出 电流设定栏位

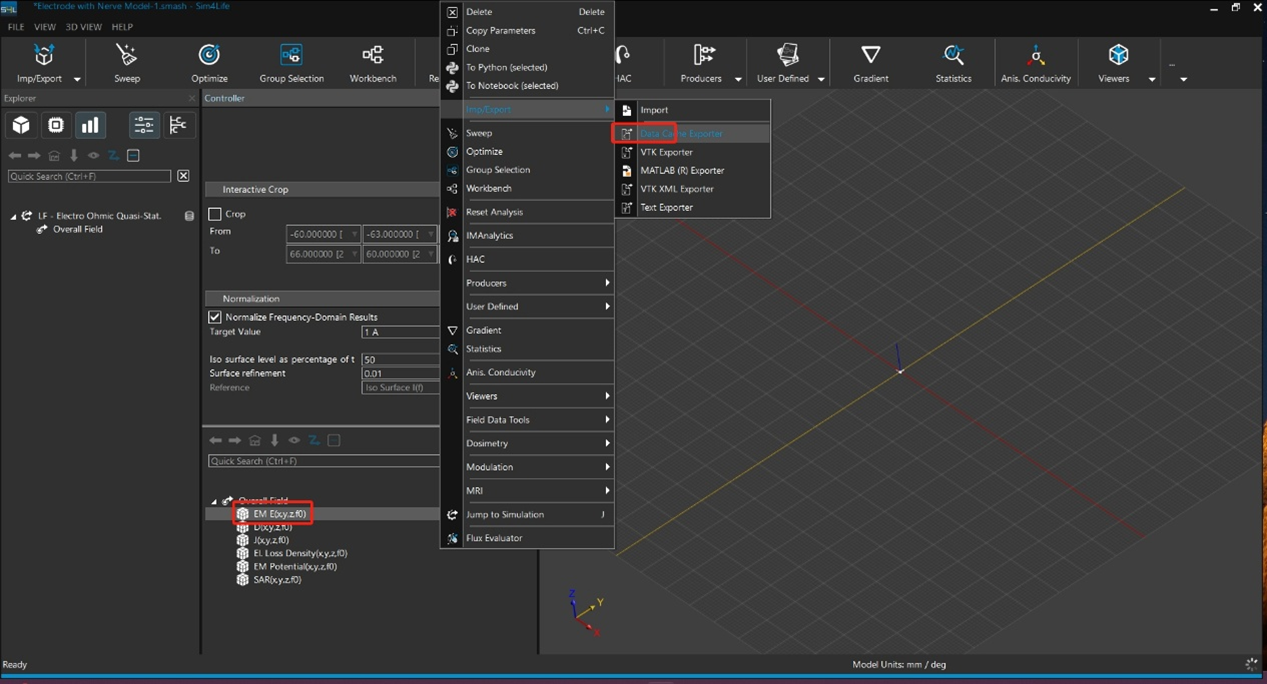

3.设定所需的电流大小，在下方栏位中找到电场结果 EM E(x,y,z,f0)，右键点选并 选择 Export > Data Cache

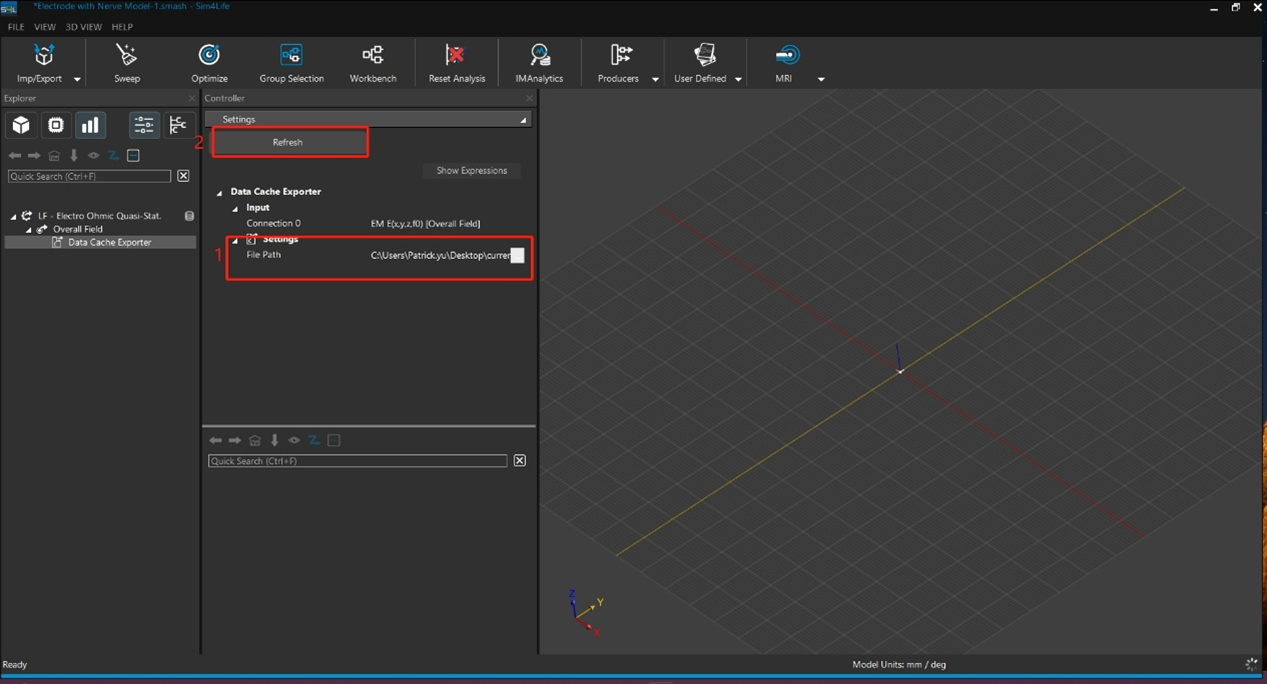

4.设定存档路径，并按下右上角的「Refresh」按钮，使档案成功储存在指定位置

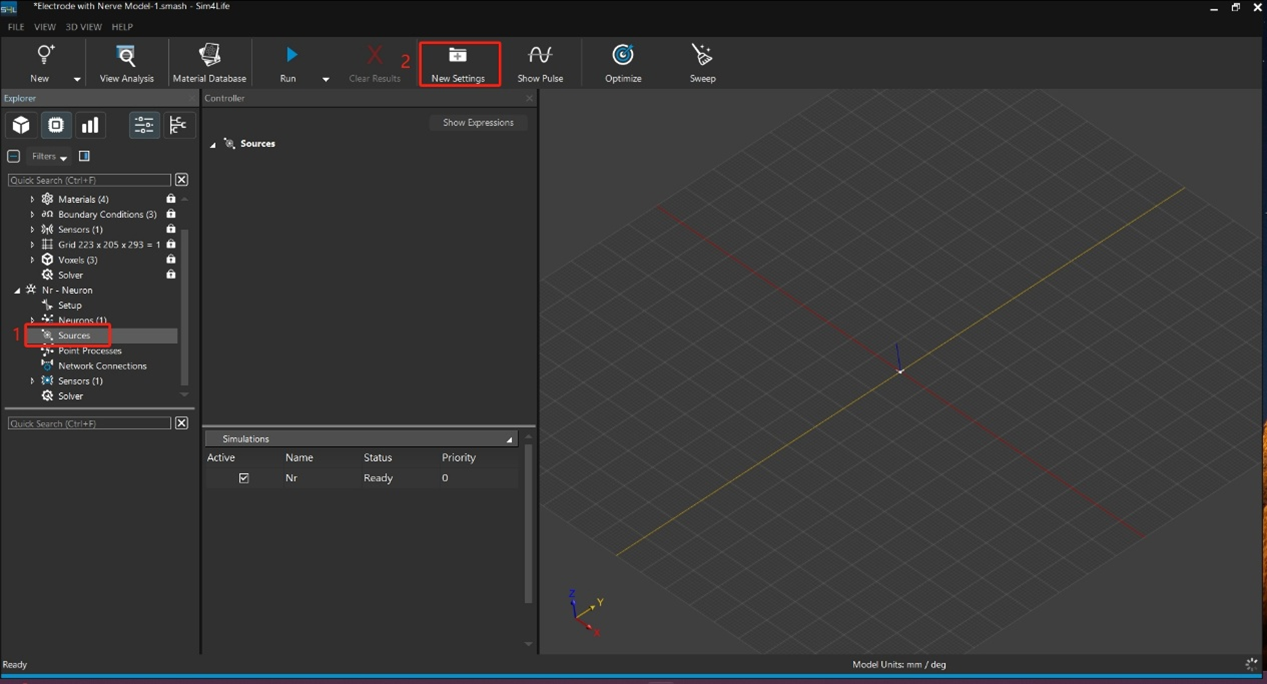

5.切换至 Simulation 分页，选择求解器，点选左侧的 Sources 区块，然后按下右 侧的 New Setting，建立一个新的来源设定

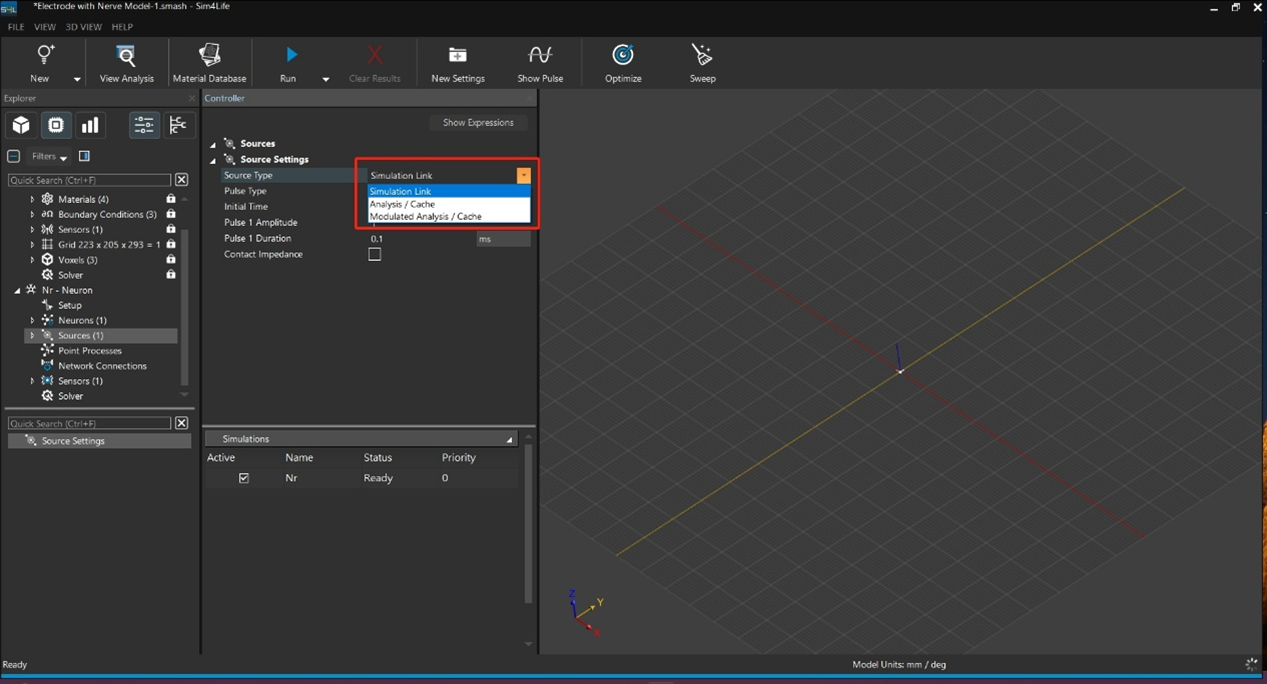

6.点选新增出来的 Source 资料夹，在 Source Type 下拉选单中可见三种选项

• 第一个：使用其他求解器（如 EM Solver）所产生的 Overall Sensor 作为来源
• 第二个：汇入从 Analysis 区块导出的结果（即 Cache 档）
• 第三个：汇入自订的 Modulation Signal

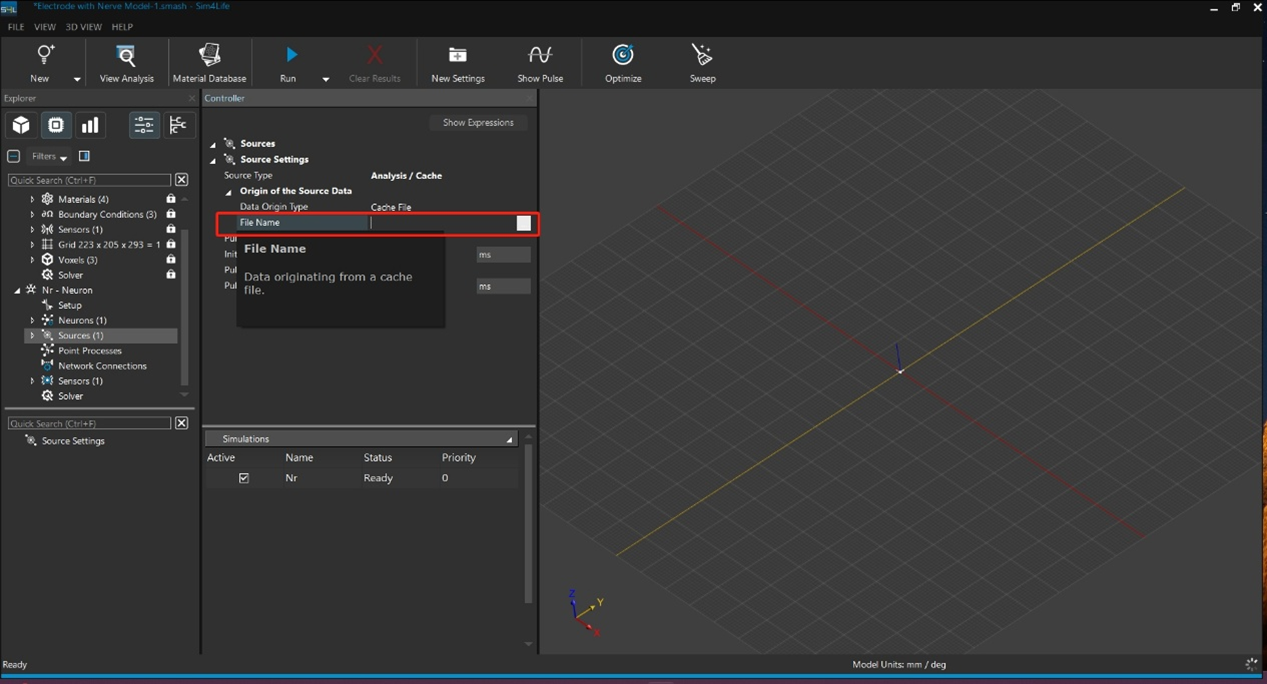

7.本范例选择第二项，并载入于之前步骤所汇出的 Cache 档案，即可将其作为电 流来源使用
