绘制神经募集曲线 (Neural recruiment curve)

绘制神经募集曲线 (Neural recruiment curve)

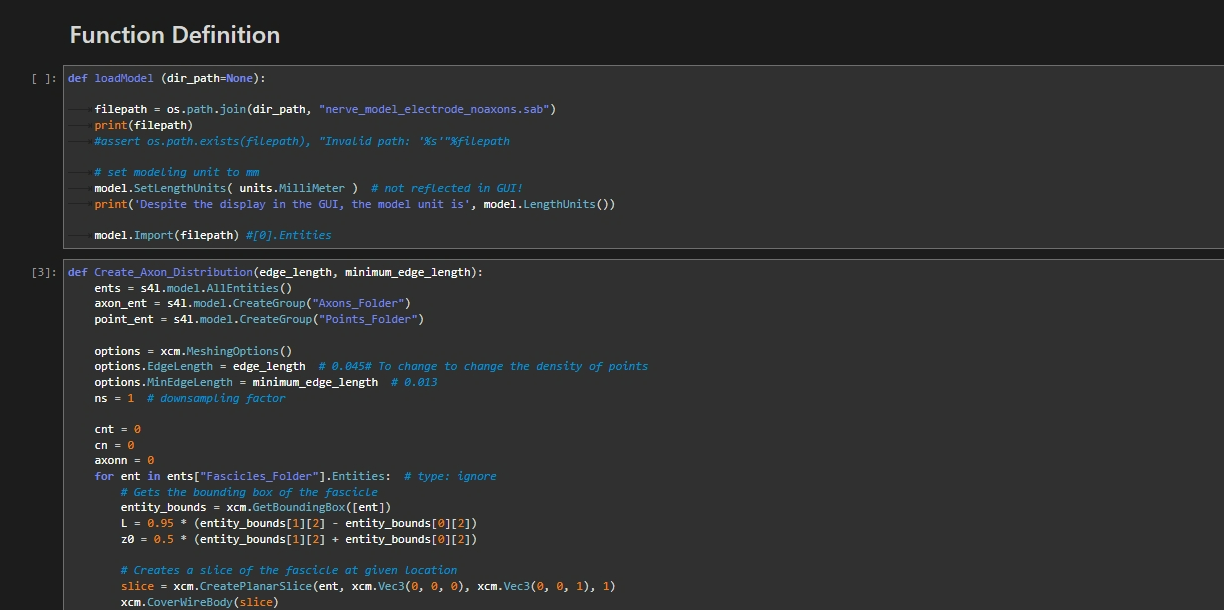

1.建立模块化函式架构





先将每一个动作(加载模型、产生轴突、建立模拟…)都定义成函式

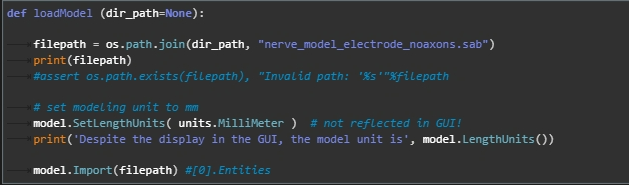

2.加载模型





模型须为 .sab 格式,内含神经与电极几何体

模型档案可于 Sim4Life Tutorial 文件夹下的 CAD files 中找到,分别为 DBS 与 nerve_model_electrode。 请于下方的 loadModel 函式中修改对应的档案路径

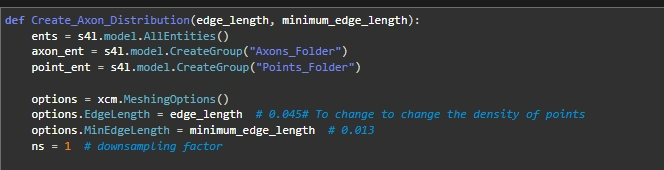

3.建立轴突分布





对每个 fascicle 撷取横切面



产生多条 spline 轴突路径

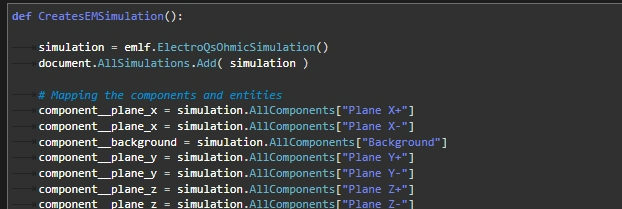

4.建立电磁模拟





建立一个低频静态场仿真(Electro Ohmic QS)

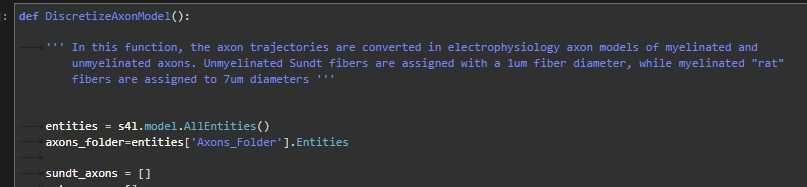

5.将轴突转为神经模型

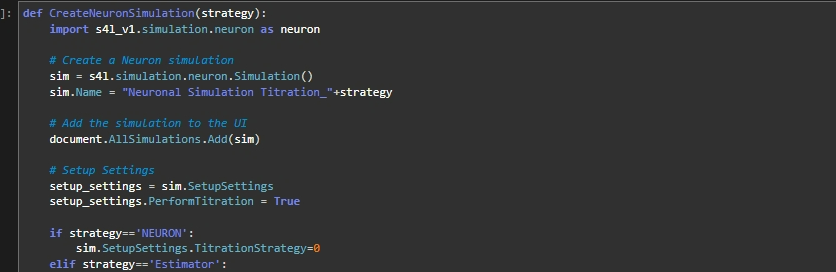

6.建立与执行神经模拟





会建立 NEURON 模拟,使用 titration 找出每条神经的最小激发电流(threshold)

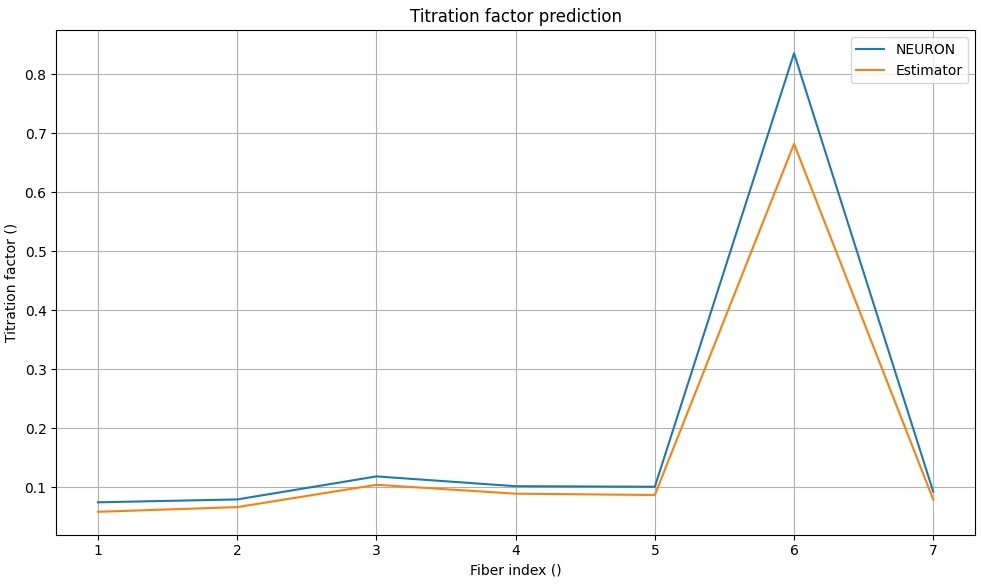

7.分析神经模拟





取出每条神经的 Titration Factor

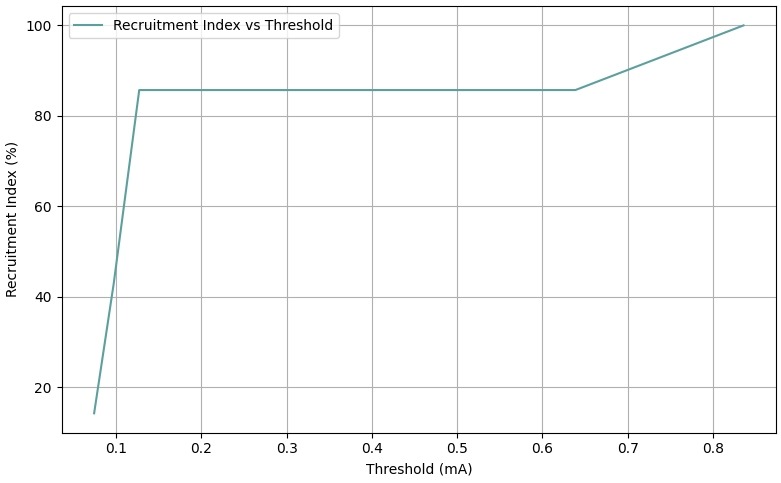

8.分析与绘制Recruitment Curve





建立 log-spaced 电流序列

计算每个电流下的被激发比例(%)

绘制出 Recruitment Curve



9.分析与绘制Selectivity Curve





会针对每个电流点模拟一次,取出每个 fascicle 的 Selectivity Index
