Sim4Life MR 影像 3D 建模与 10-10 系统电极自动放置操作步骤

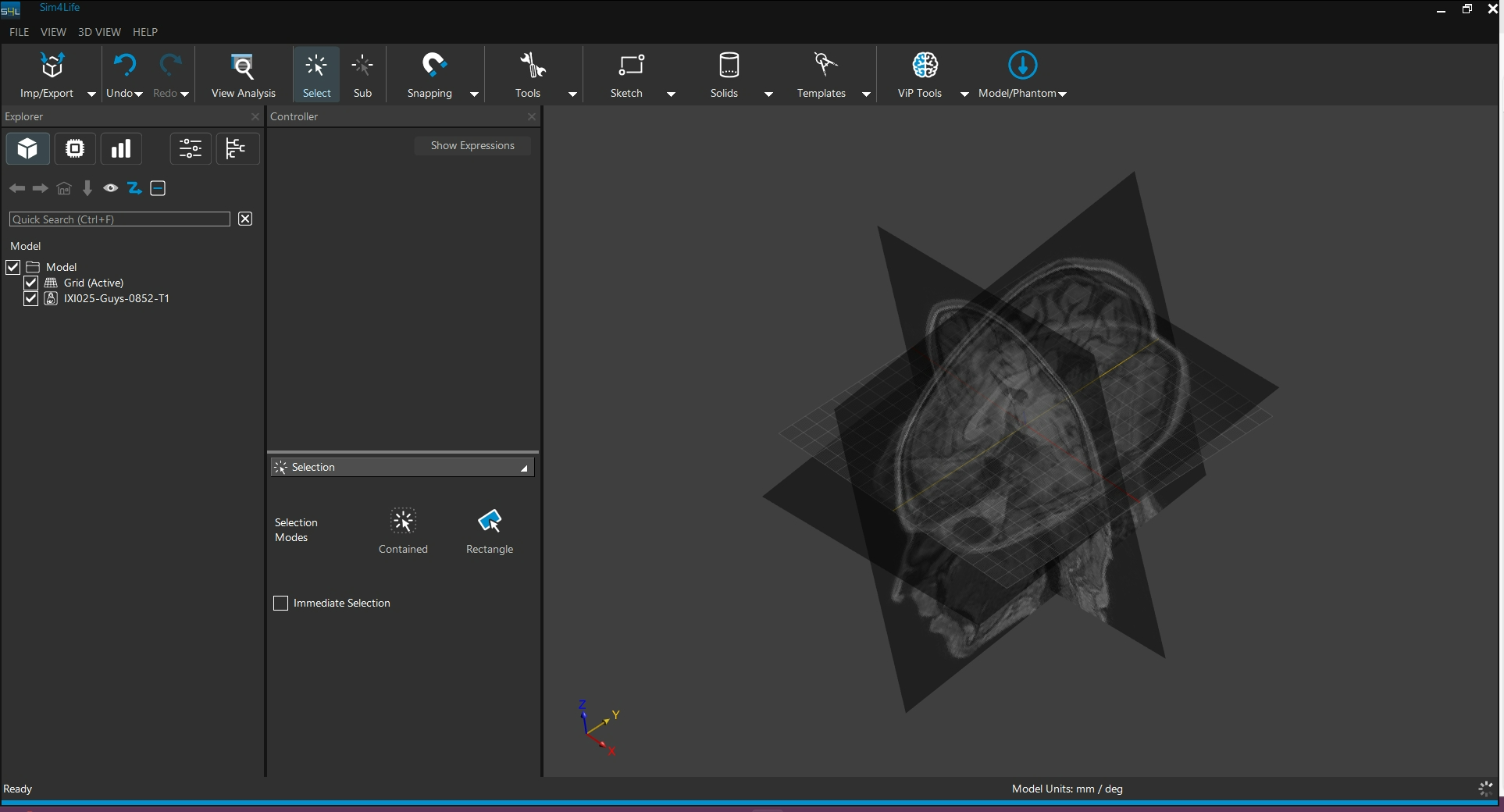

1.汇入 MR T1 影像(以|X|025-Guys-0852 为例)

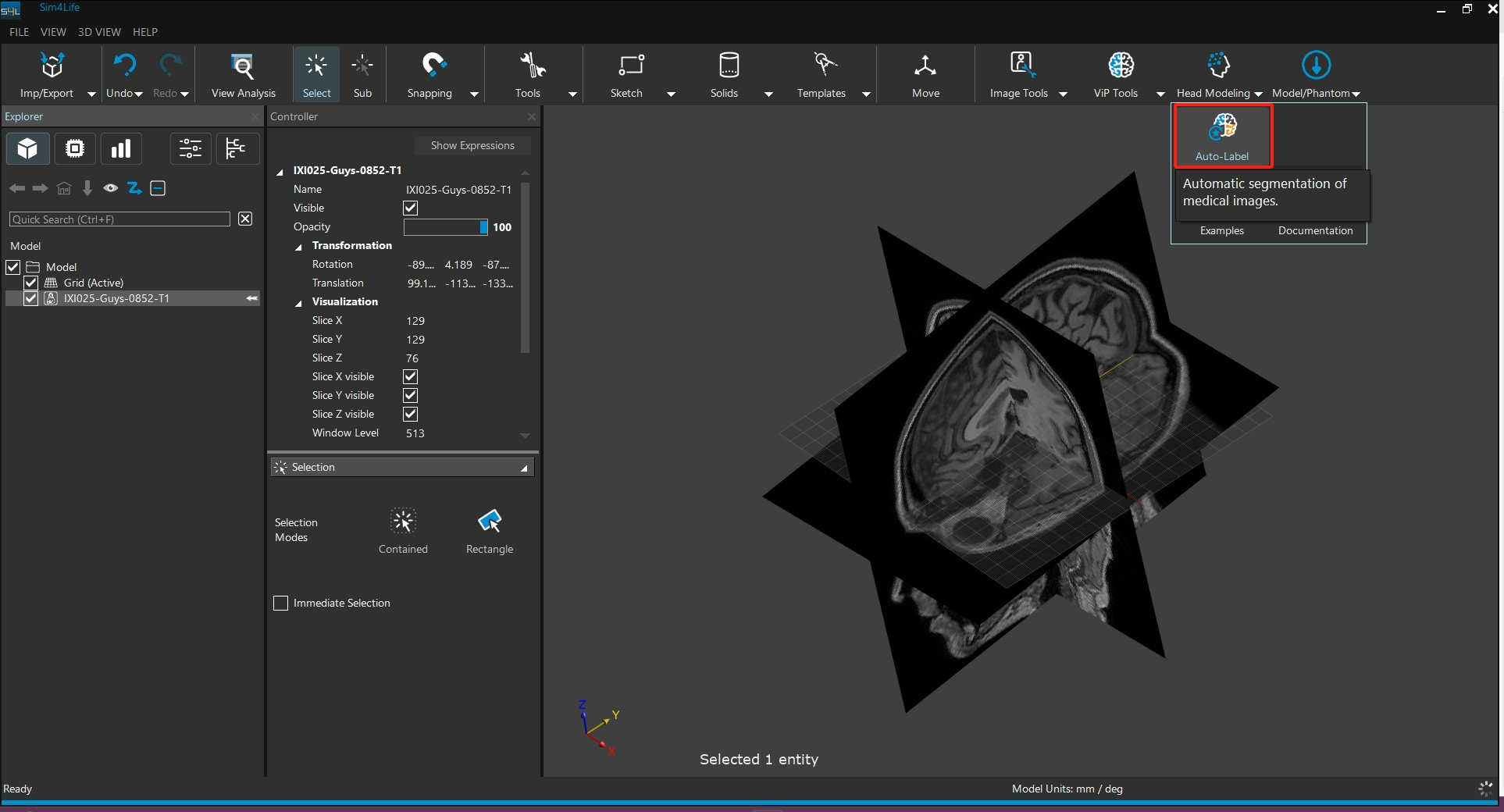

2.在Explore窗口点选影像名称，然后在上方工具栏选择 Head Modeling  > Auto Label

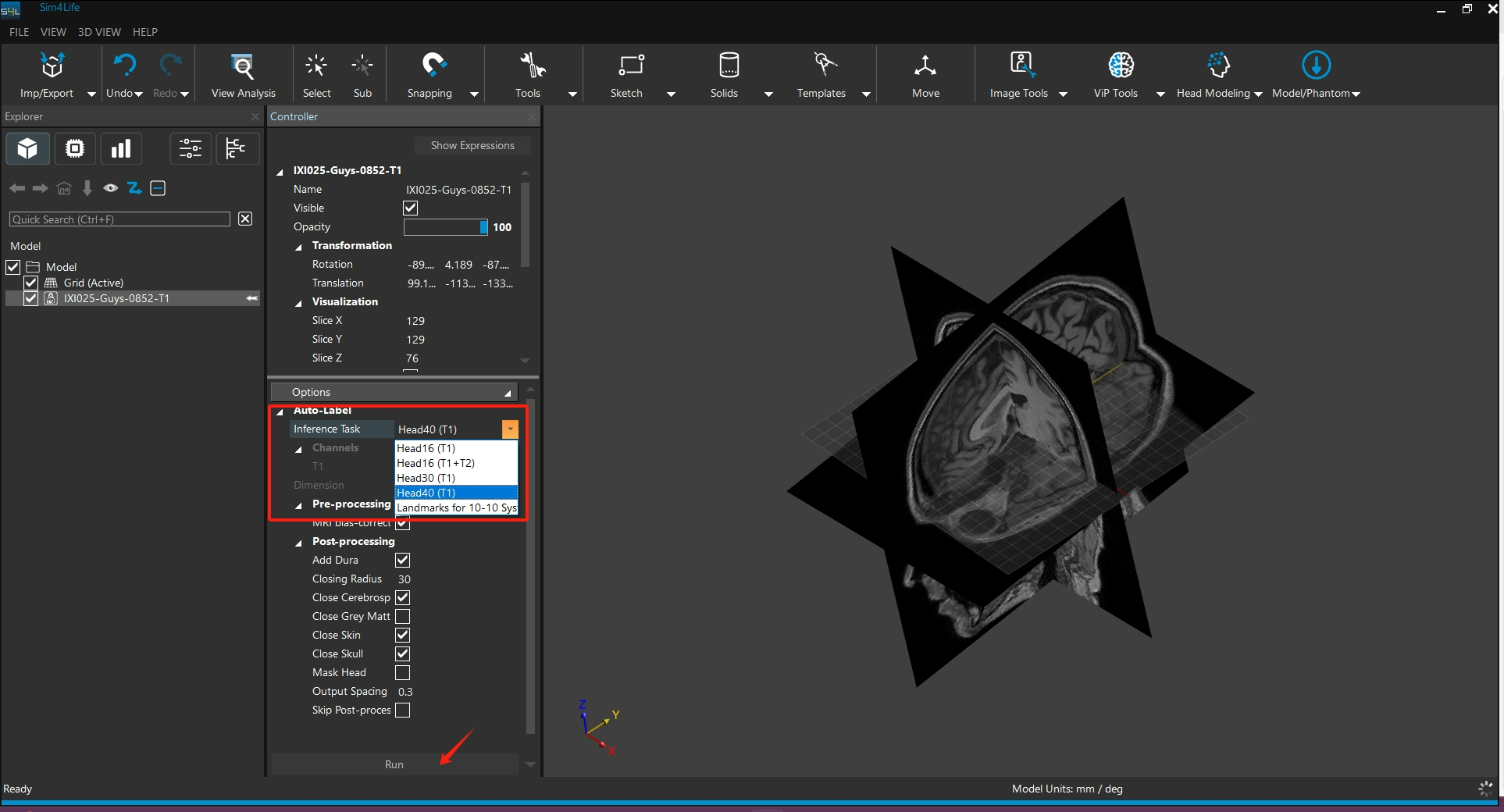

3.在 Options 窗口设定 Inference Task，Head40(T1)代表标注 40 个组织，点选 Run 进行组织标注

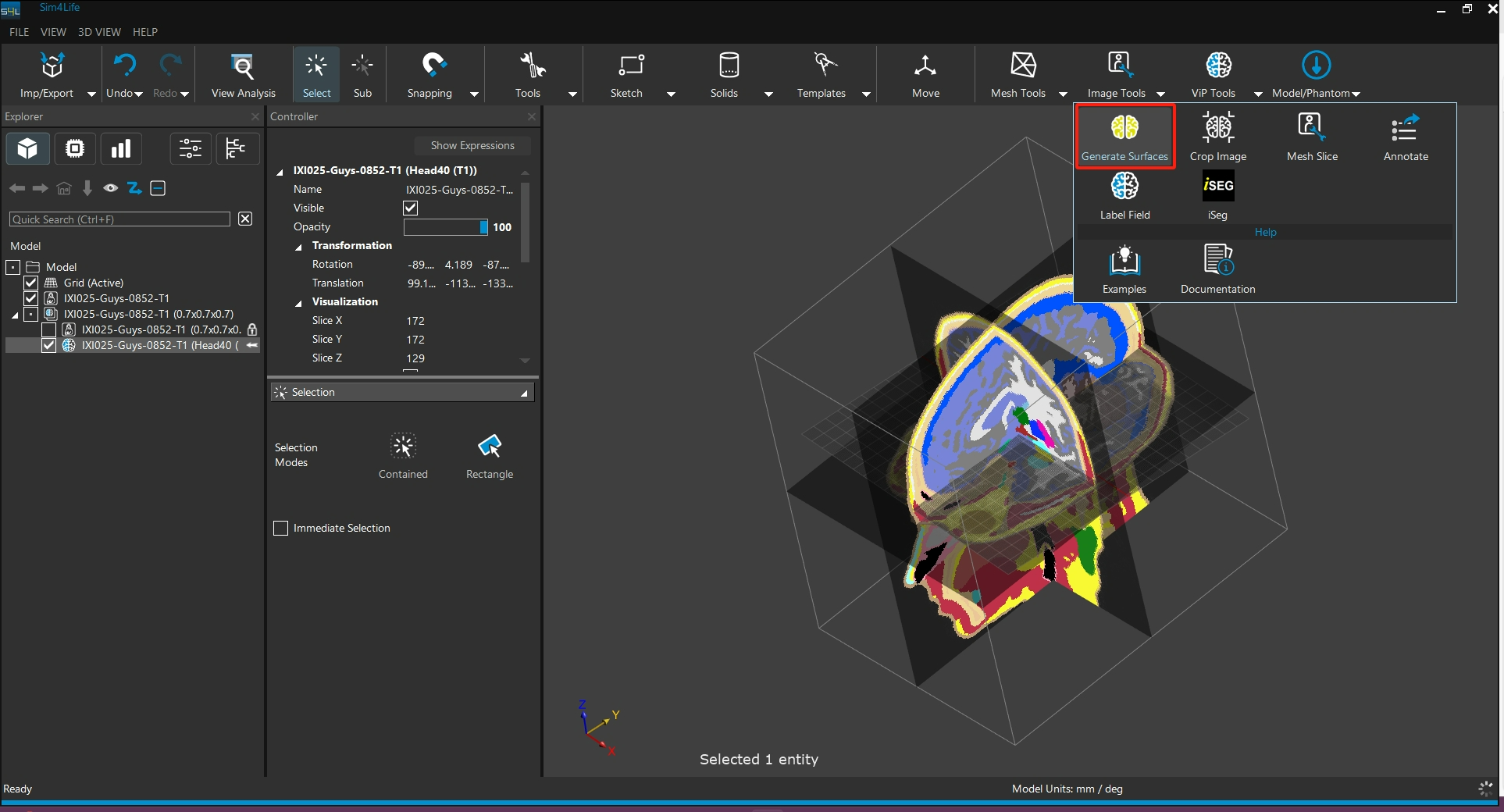

4.选择以标注的影像名称 |X|025-Guys-0852-T1(Head(T1))，然后在上方工具栏点选Image Tools>Generate surfaces

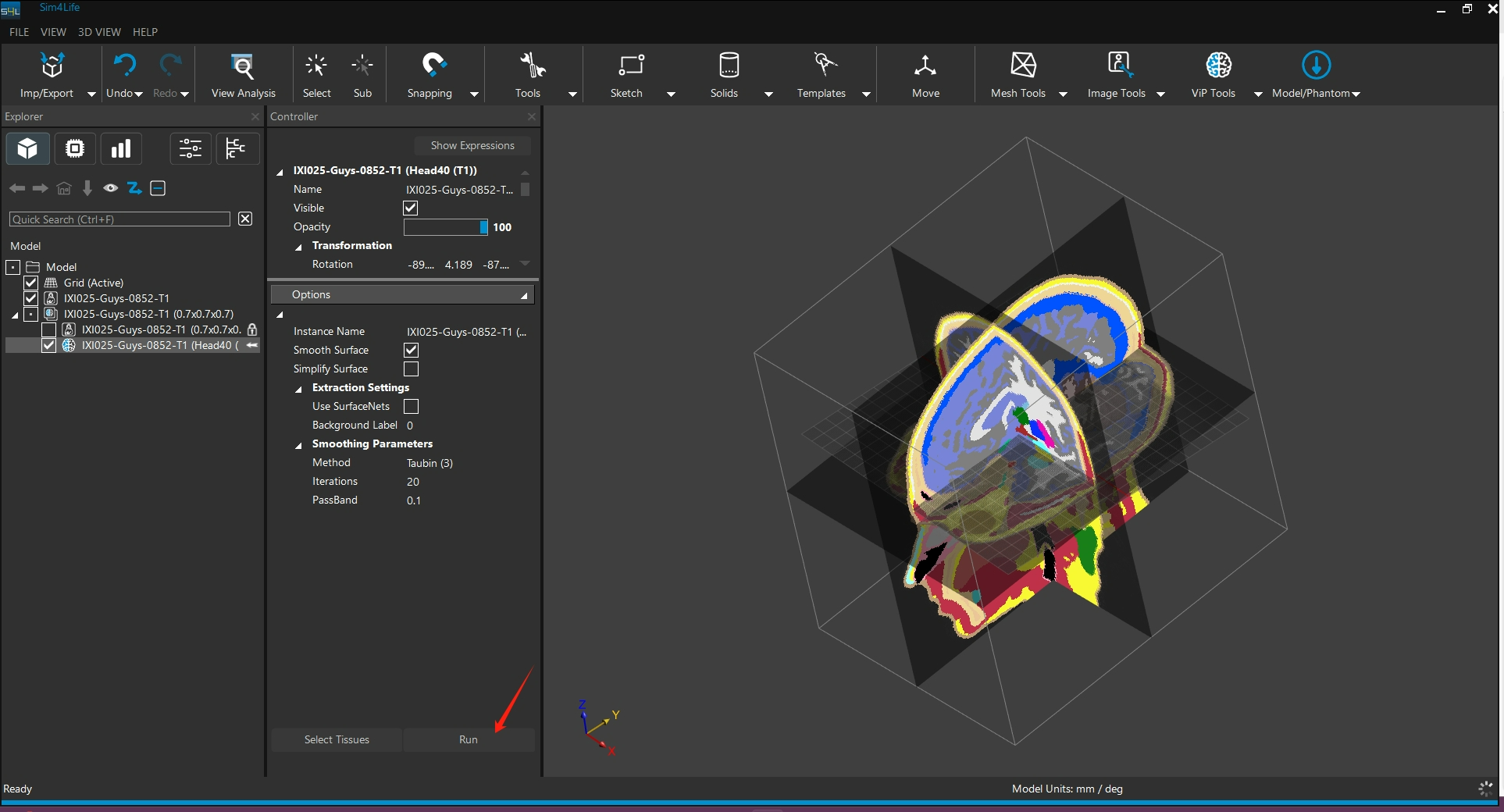

5.在 Options 窗口选择Select Tissues 设定要 3D 化的组织，然后选择RUN创建3D模型

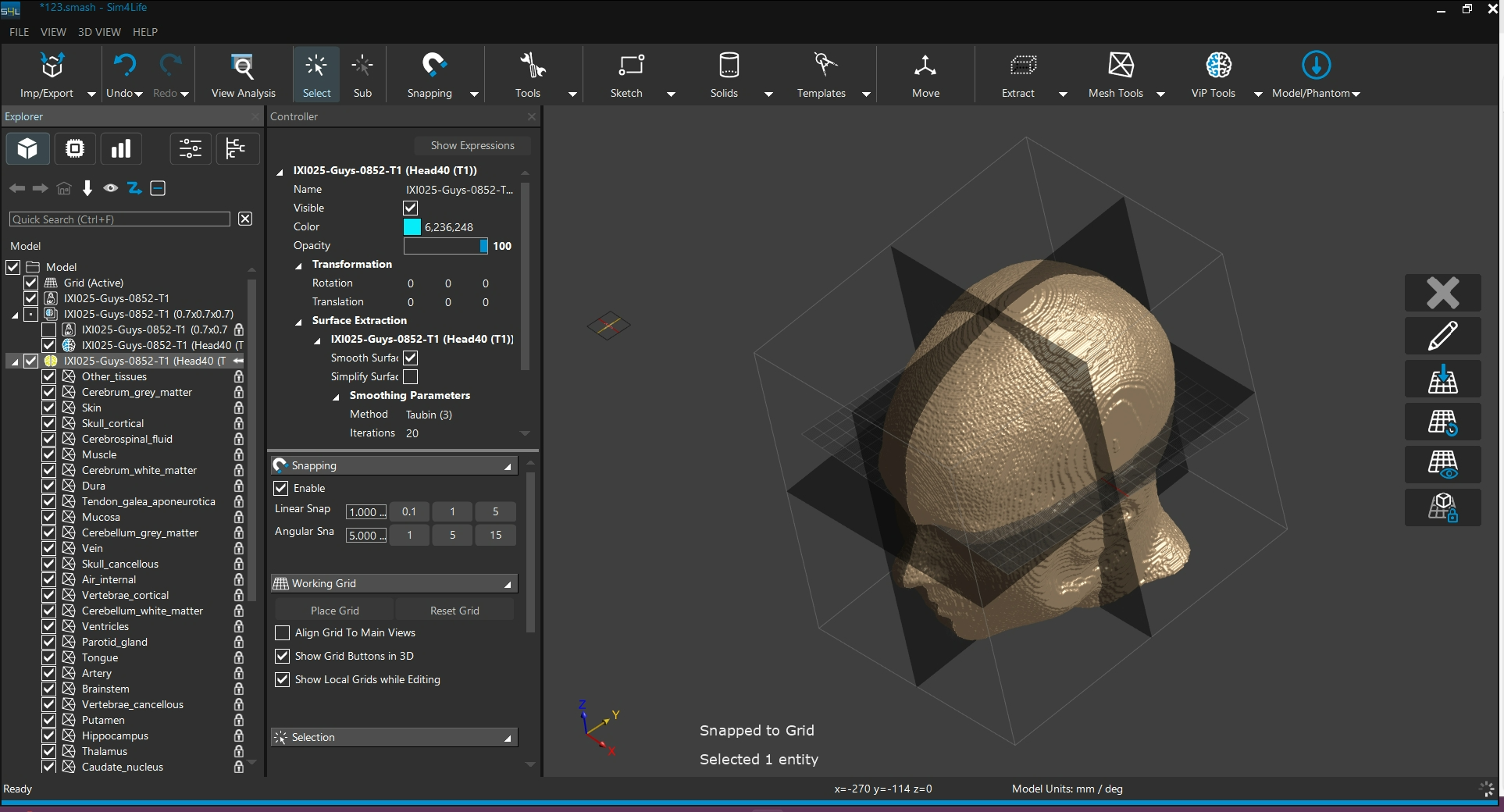

6.3D 模型建立后图标

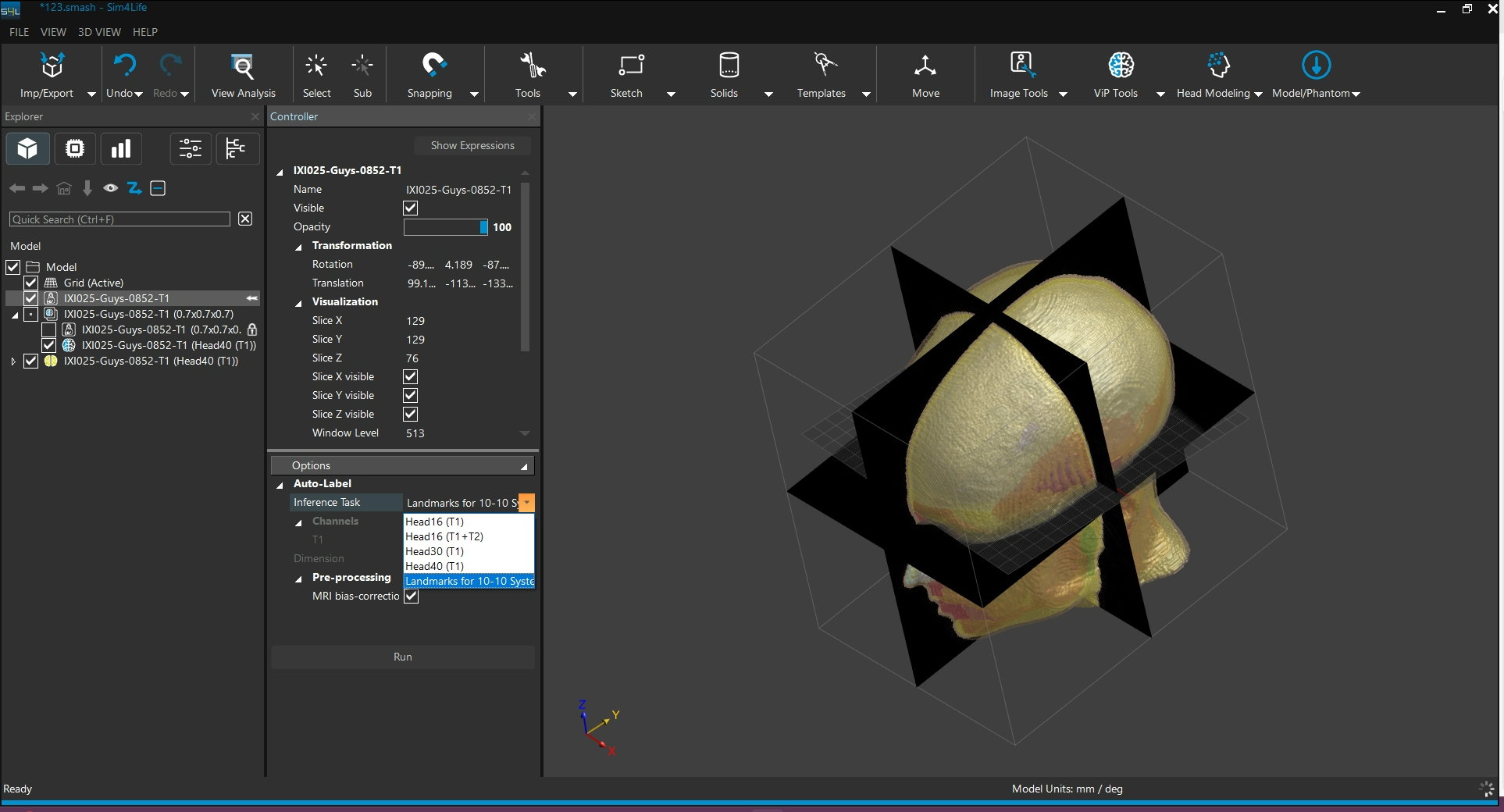

7.再次选择|X|025-Guys-0852，然后在上方工具栏选择 Head Modeling | Auto Label，在 Options 窗口设定 Inference Task = 10-10 System Landmarks，点选 Run，建立 10-10 系统参考点: Nz、 Iz、 LPA、 RPA





8.同时选取 3D 模型|X|025-Guys-0852-T1(Head40(T1))中的"Skin"对象与四个参考点后，在上方工具字段点选 Head Modeling > 10-10 System

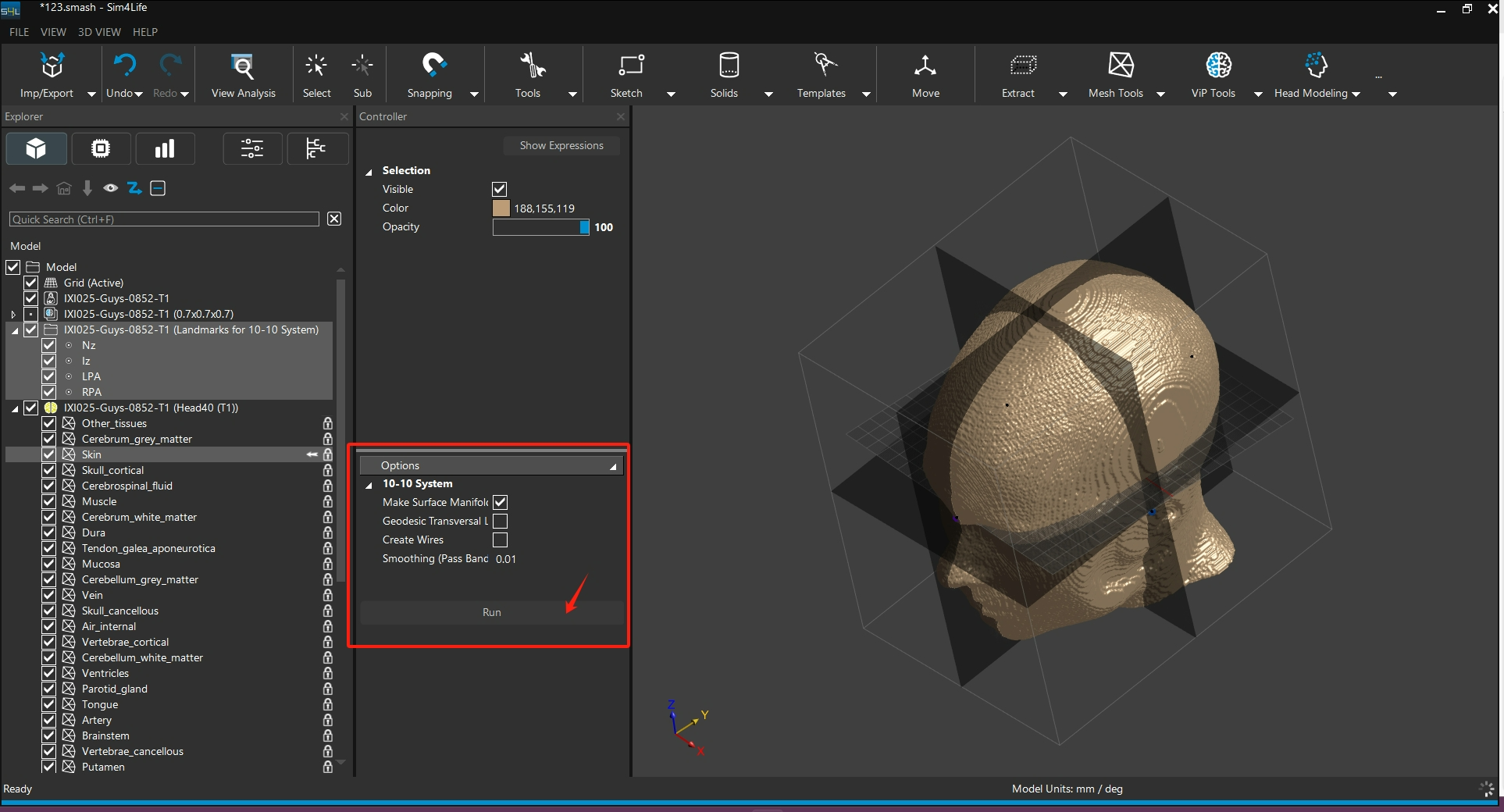

9.在 Options 窗口点选 Run，建立 10-10 电极坐标系统

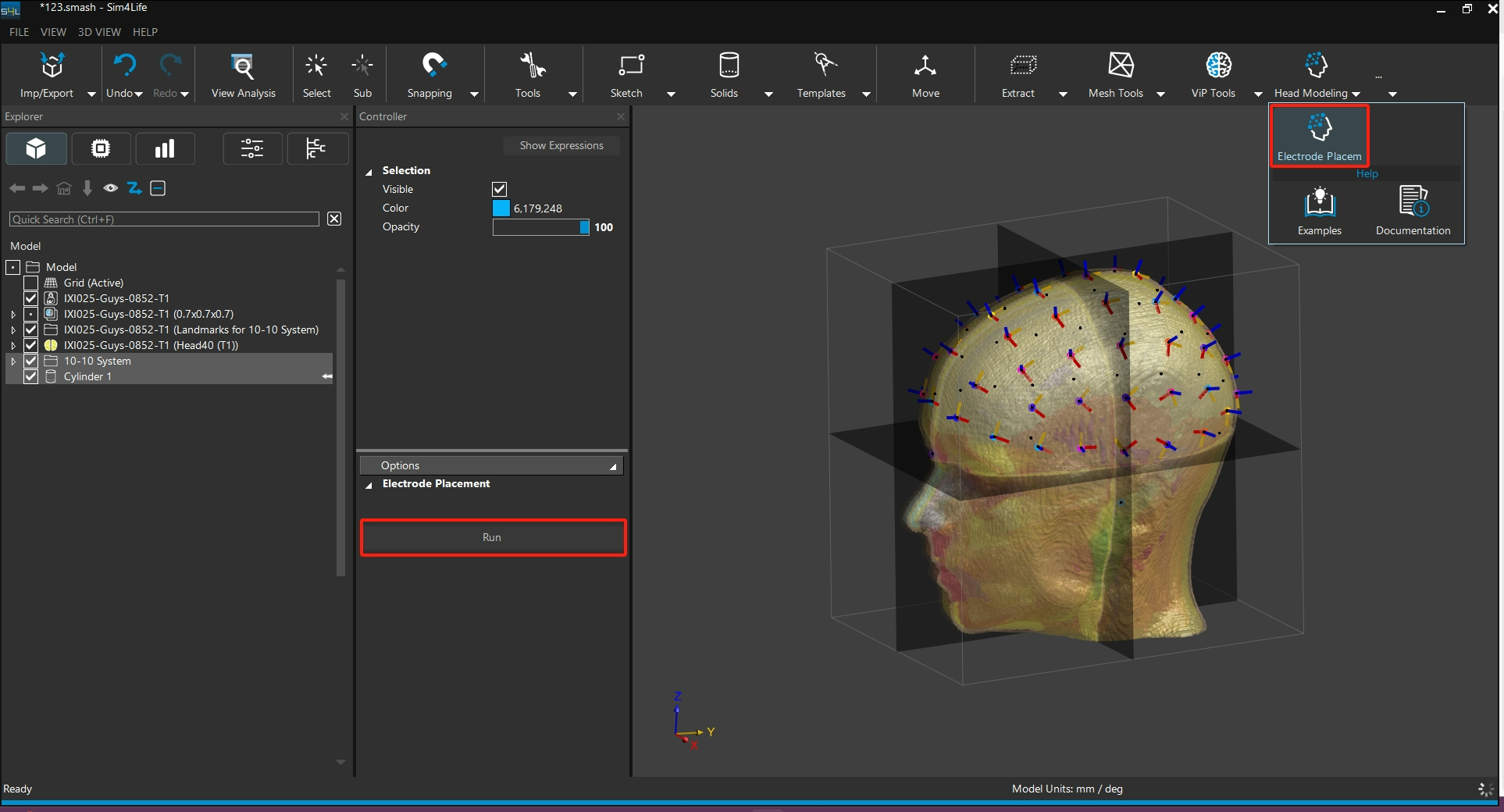

10. 绘制一个置于原点的圆柱电极(Radius: 4mm, Height: 1mm)，同时选取 10-10 System 与电极后，在上方工具栏点选 Head Modeling > Electrode Placement

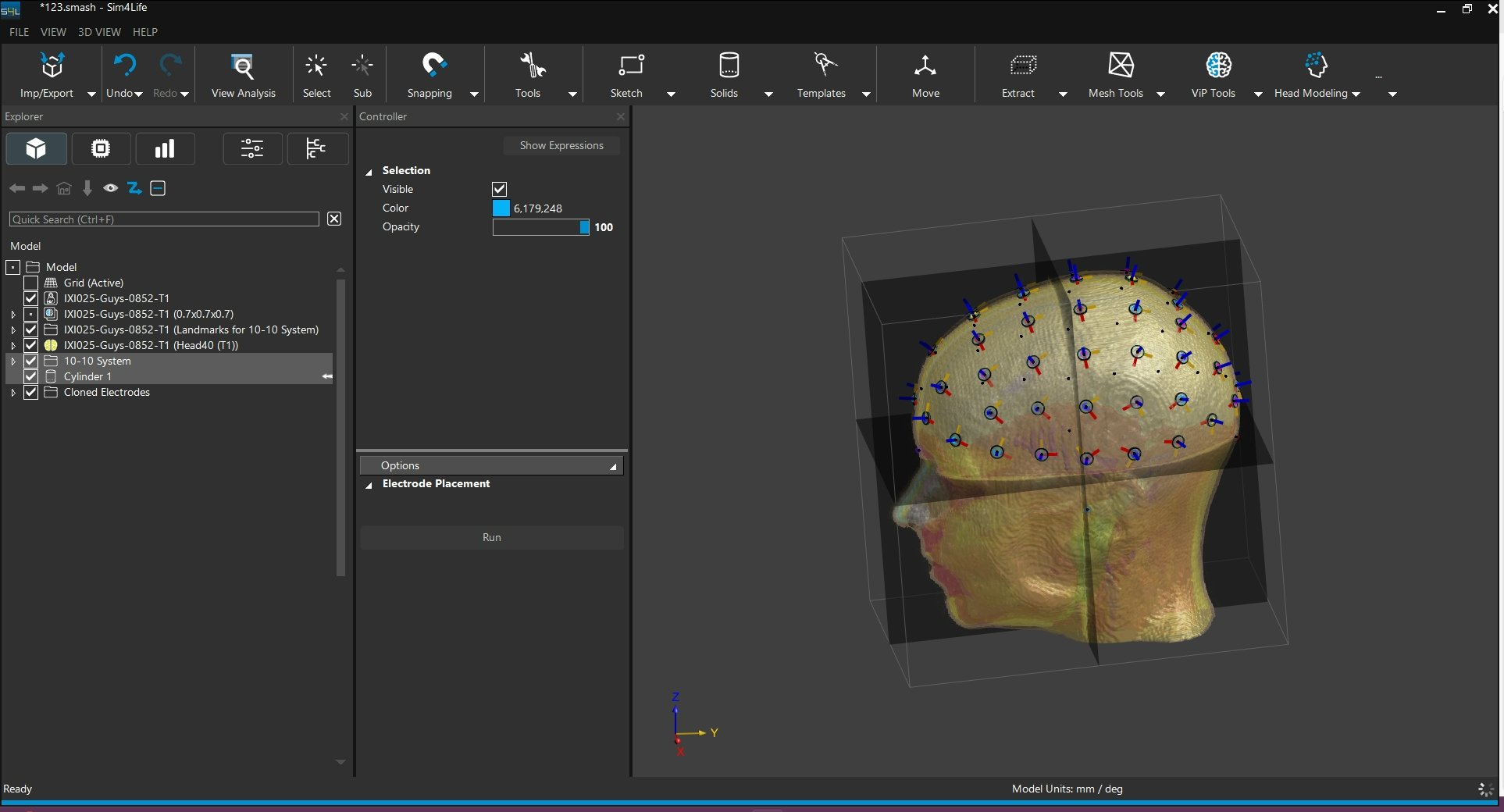

11. Options 窗口点选 Run，在 10-10 坐标系统上建立电极组
