如何将文本投影到模型表面

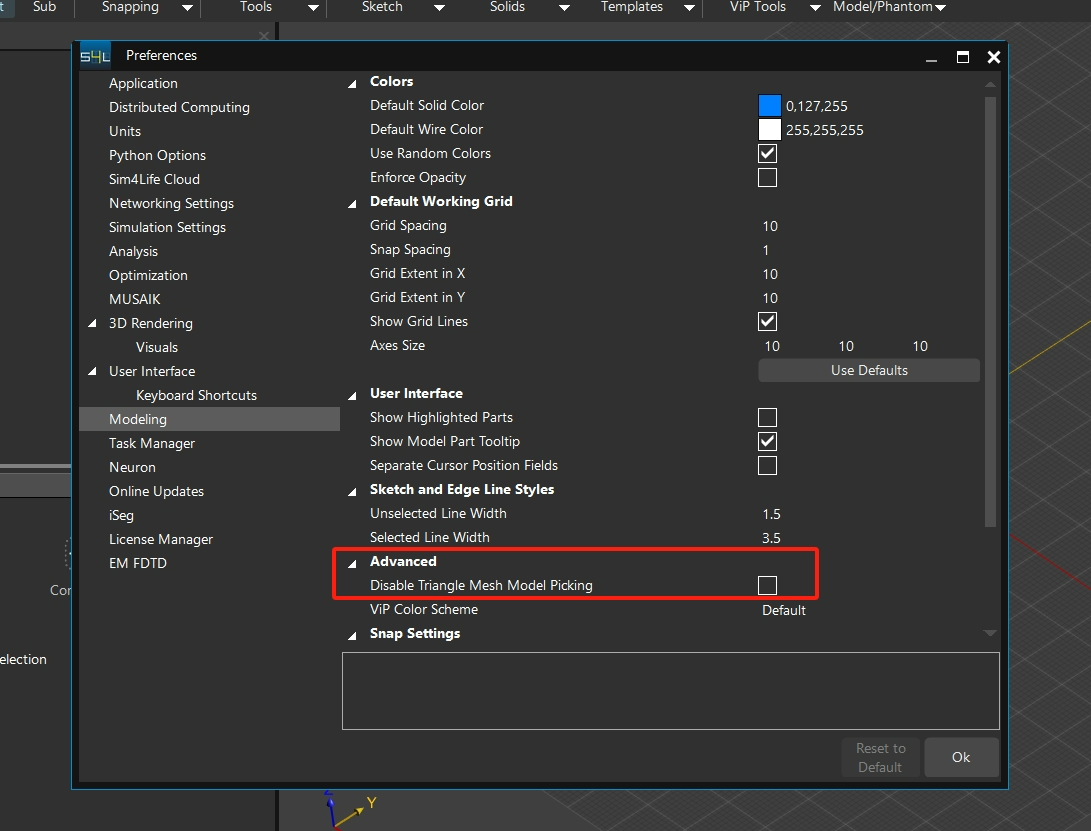

在FILE > Preferences点选Modeling，在Advanced取消勾选Disable Triangle Mesh Model Picking并按下Ok ( 若原本就未勾选，则可略过此步骤，直接进行下一步操作 )

1.建立文字草图

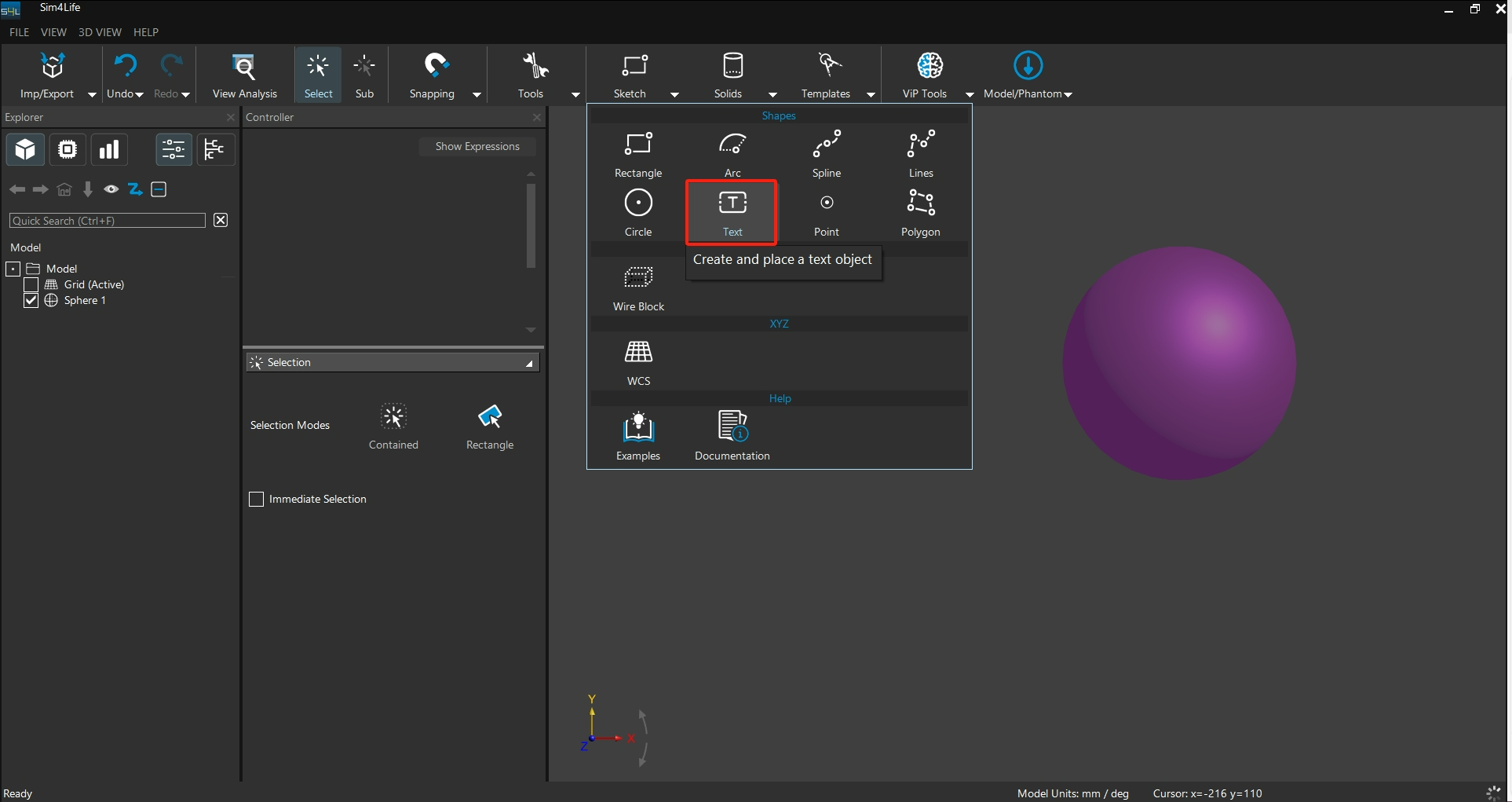

至 Sketch 模块，选择「Text」工具，输入您想要投影的文字

2.将文字转为封闭线圈轮廓（Wire Loop）

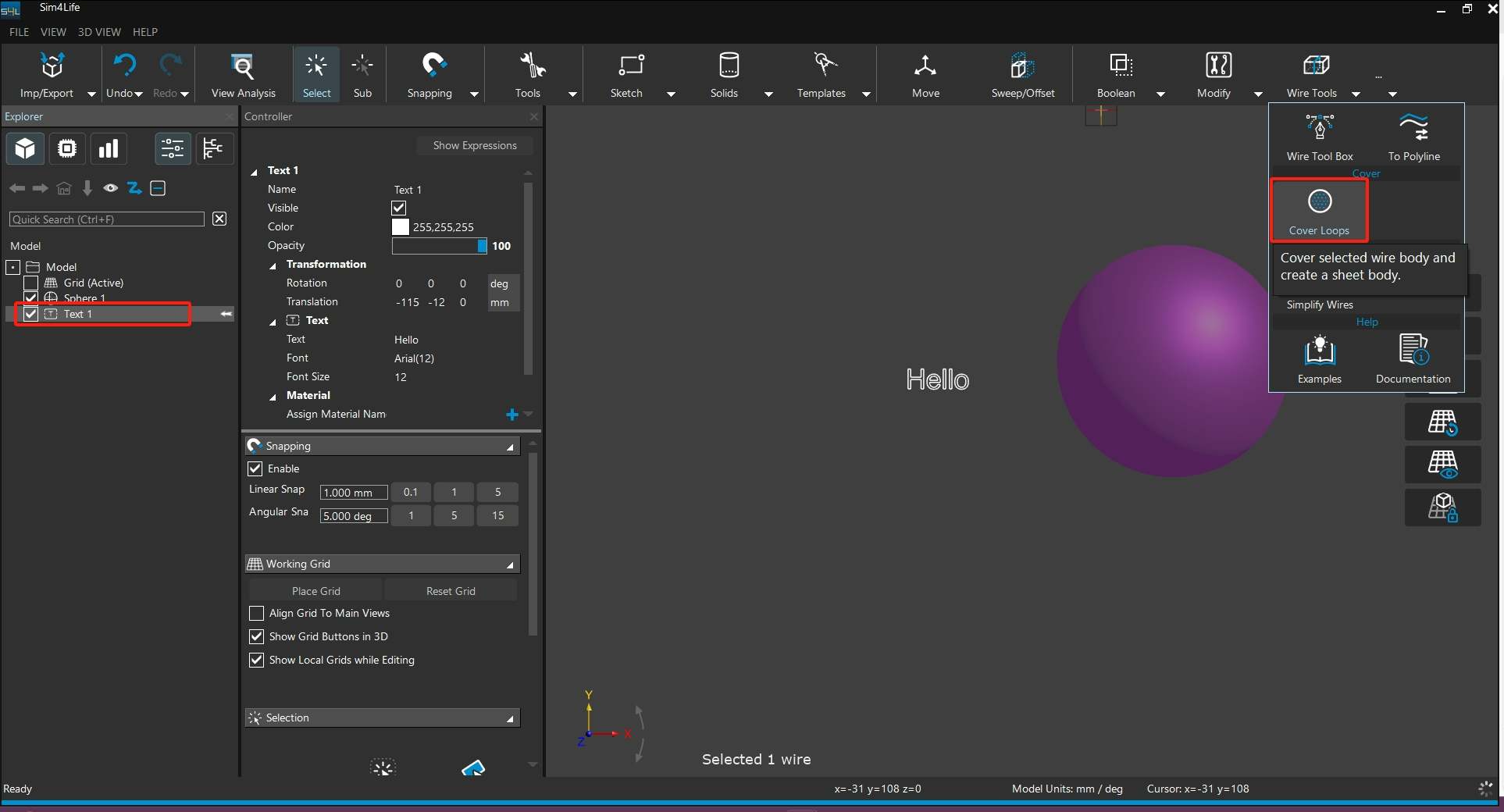

点选刚刚输入的文字对象，然后在上方选择「Wire Tools」→「Cover Loops」，将文字转换为封闭线圈轮廓

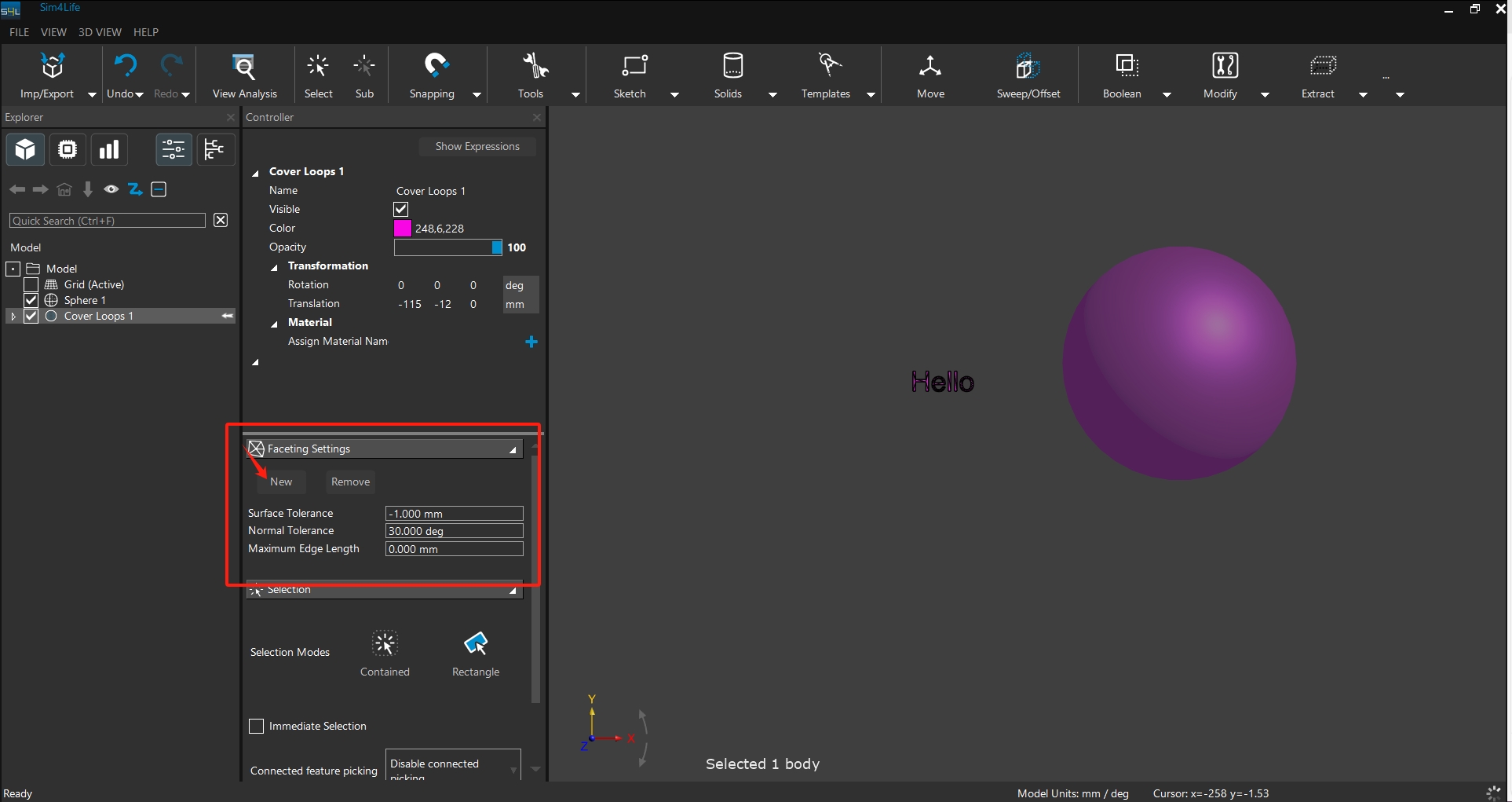

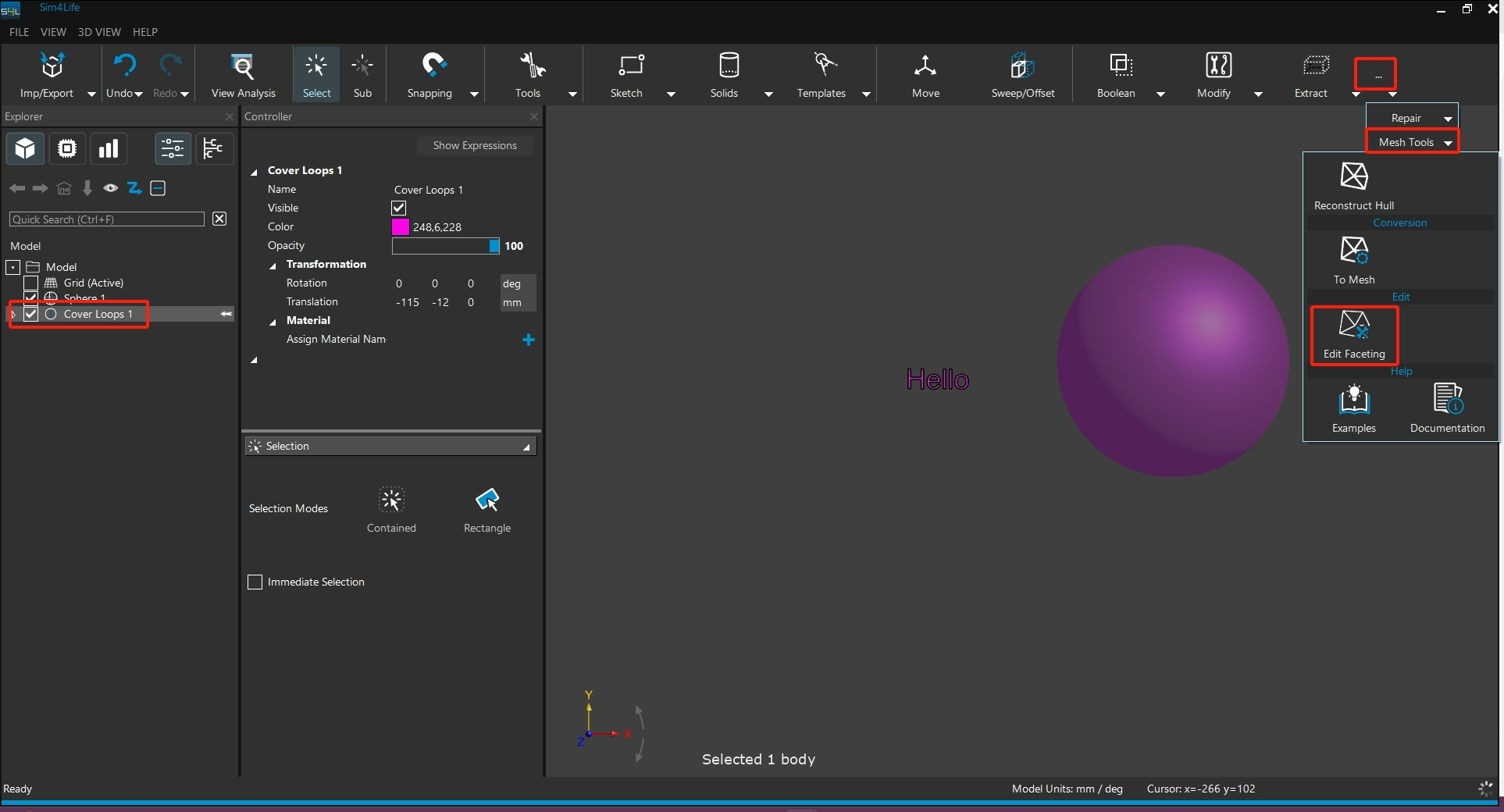

选取转换后的文字线圈，点选「Mesh Tools」→「Edit Faceting」，在右侧 Controller 窗口点选「New」，设定三角网格化参数，然后套用设定

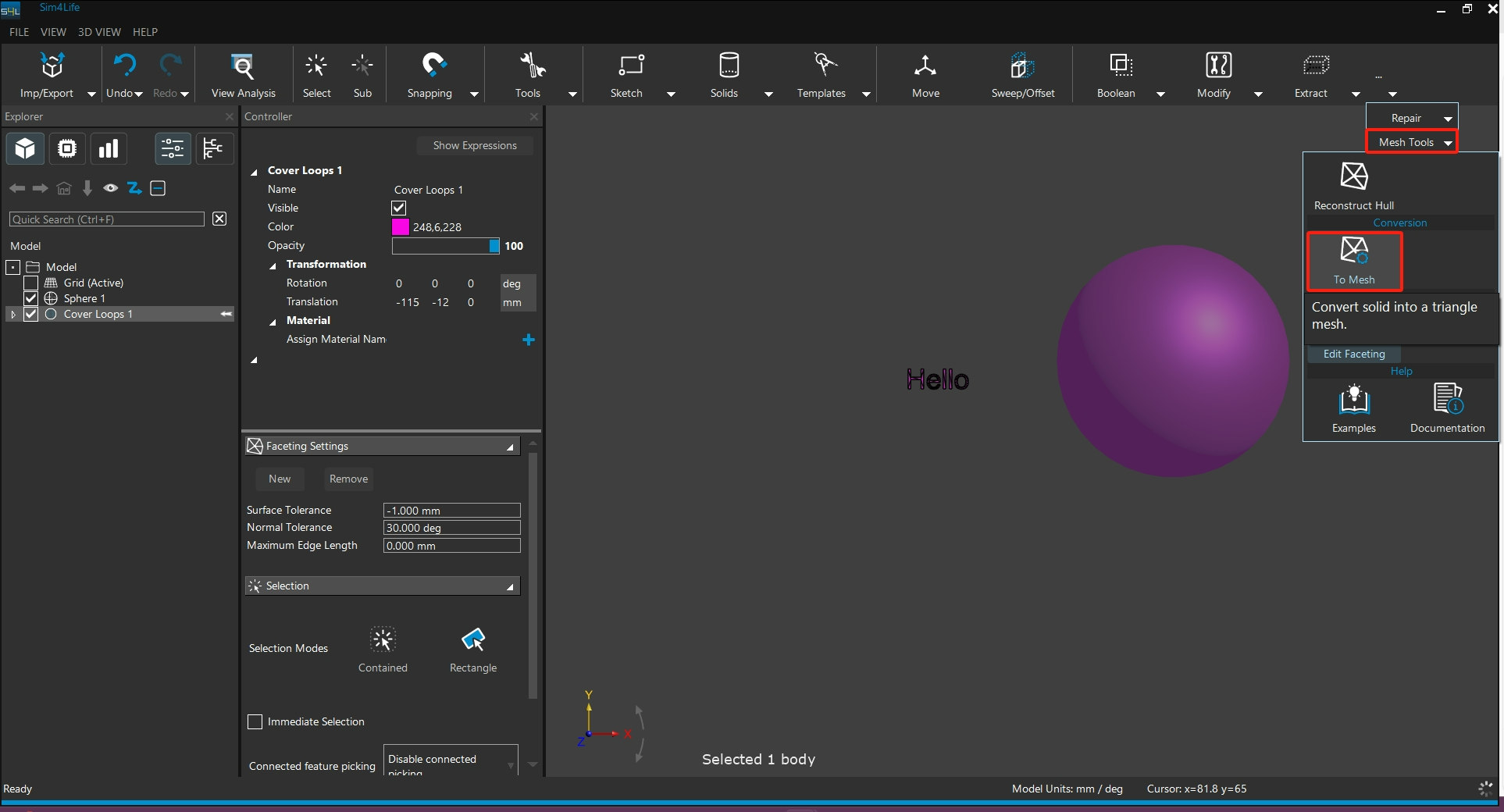

设定完 Faceting 后，点选「Mesh Tools」→「To Mesh」，将文字轮廓转为网格化实体

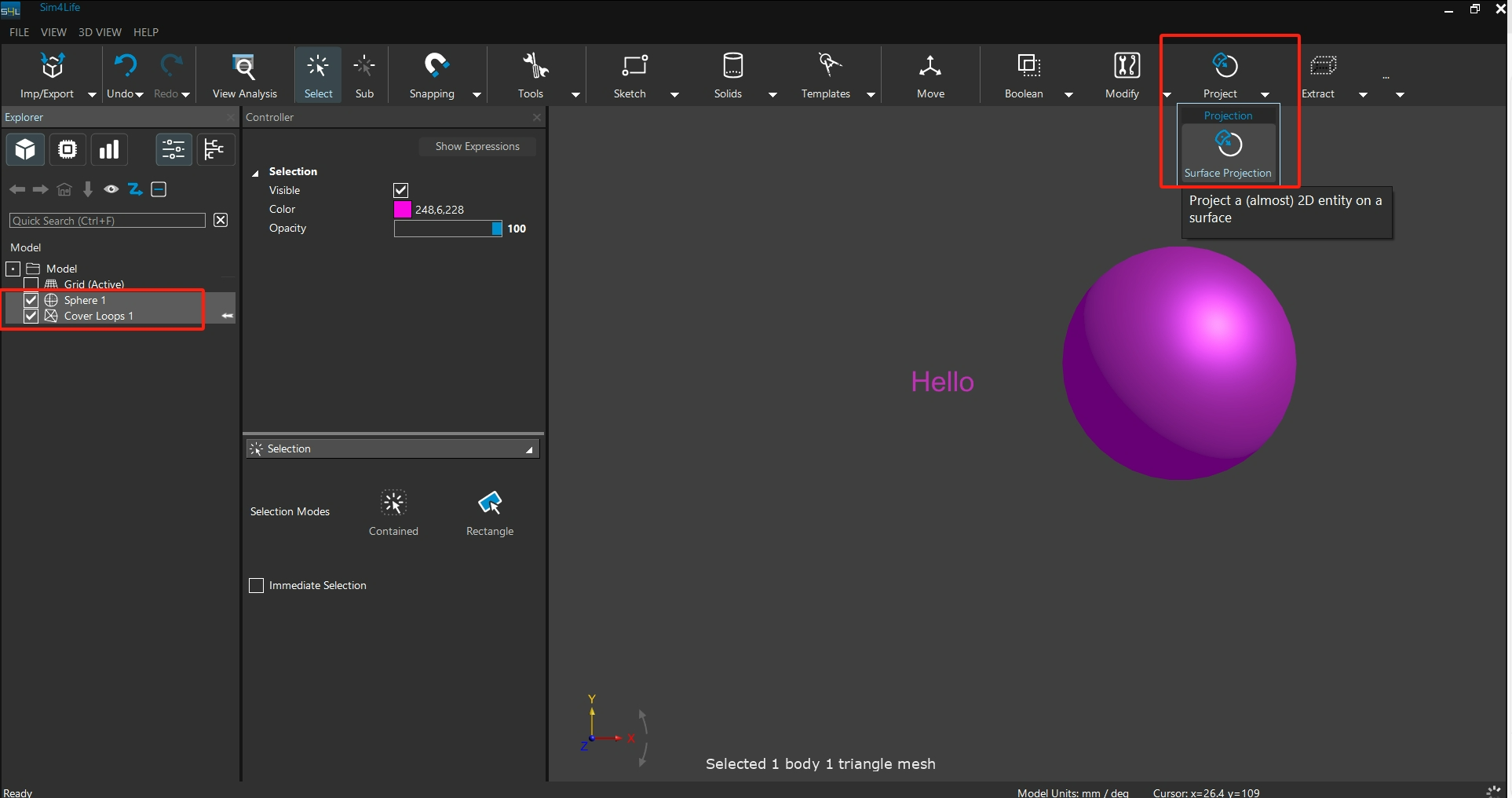

同时选取「文字实体」与「目标模型」，点选上方功能列中的「Project」→「Surface Projection」

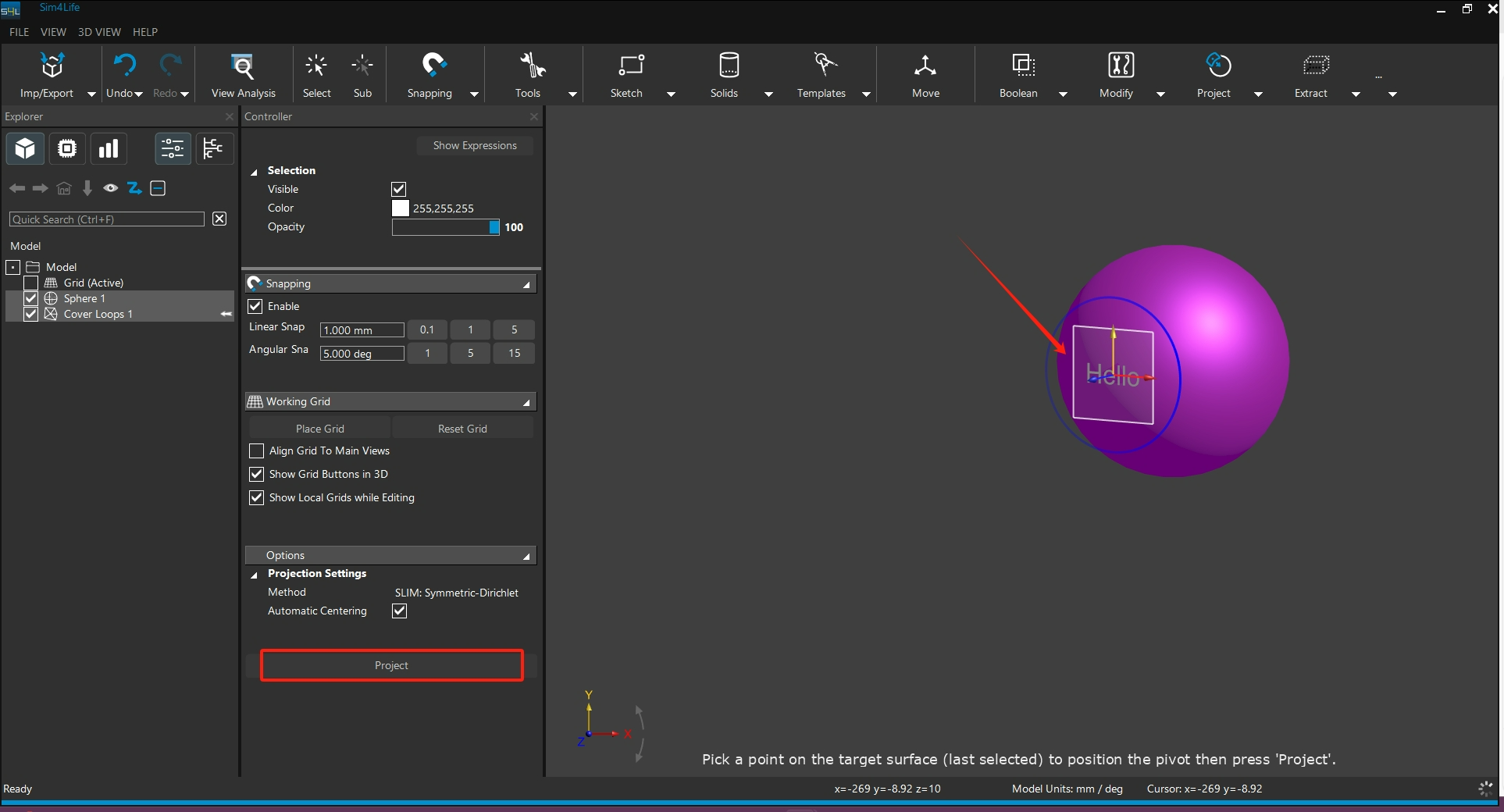

在画面中点选模型上要投影的位置，然后按下 Controller 中的「Project」按钮，文字将会依照模型表面轮廓进行贴合投影
