鸟笼模型-建模操作

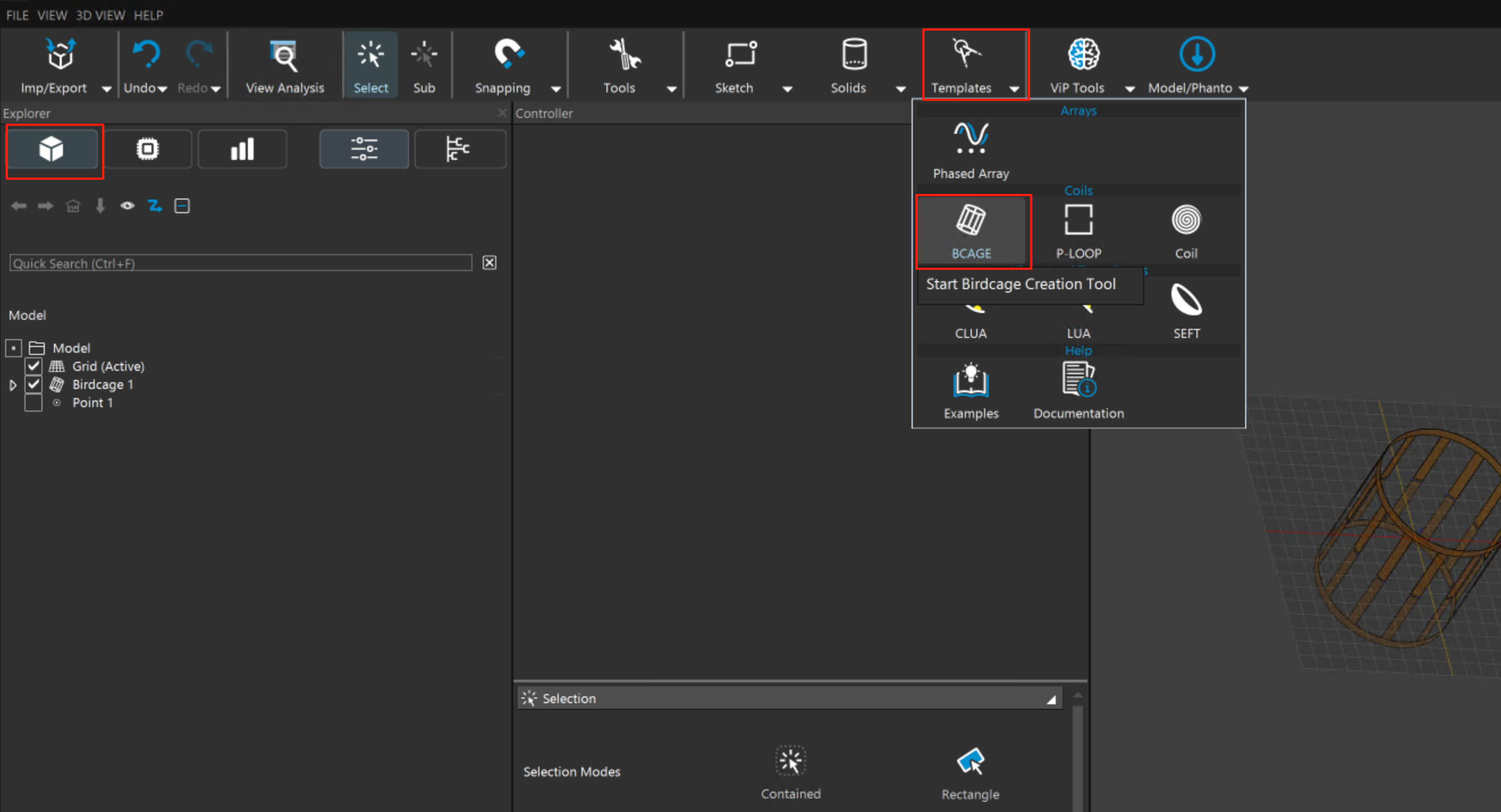

1. 在建模页面，选择Template选项卡，然后选择BCAGE工具建立模型。

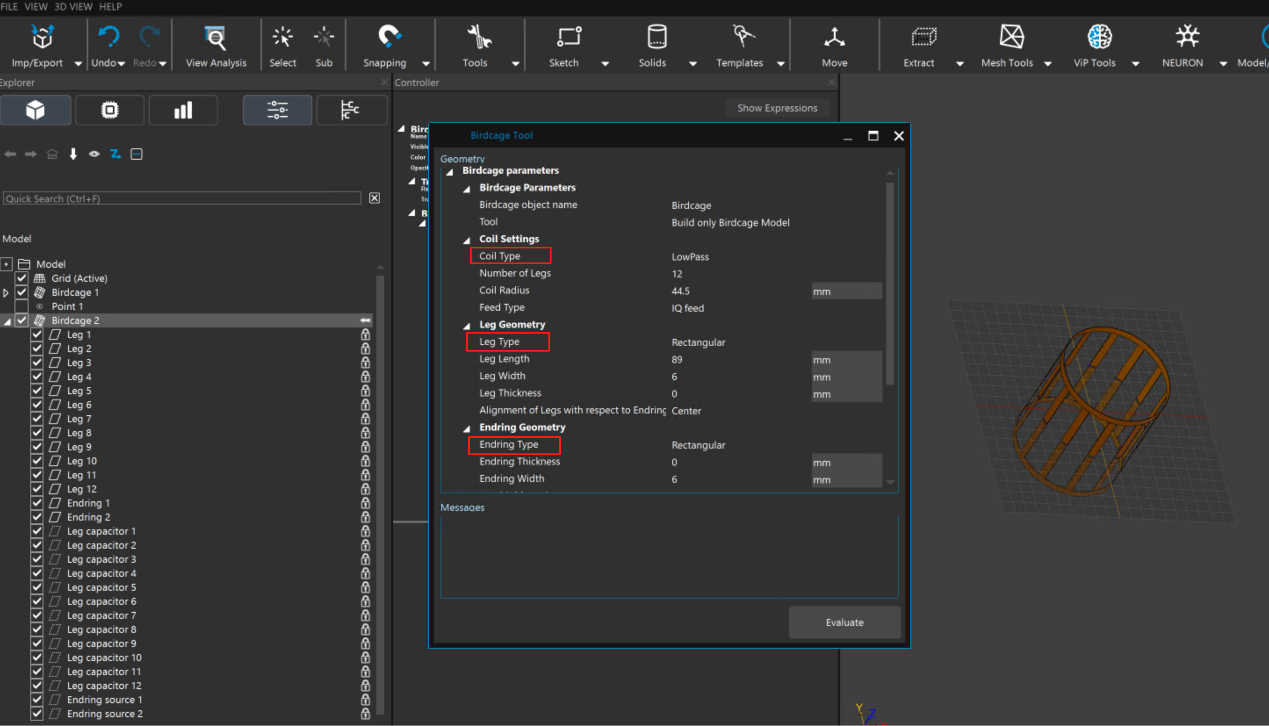

2. 可以对鸟笼线圈的各项参数进行调整，包括Coil Type、Leg Type、Endring Type等。

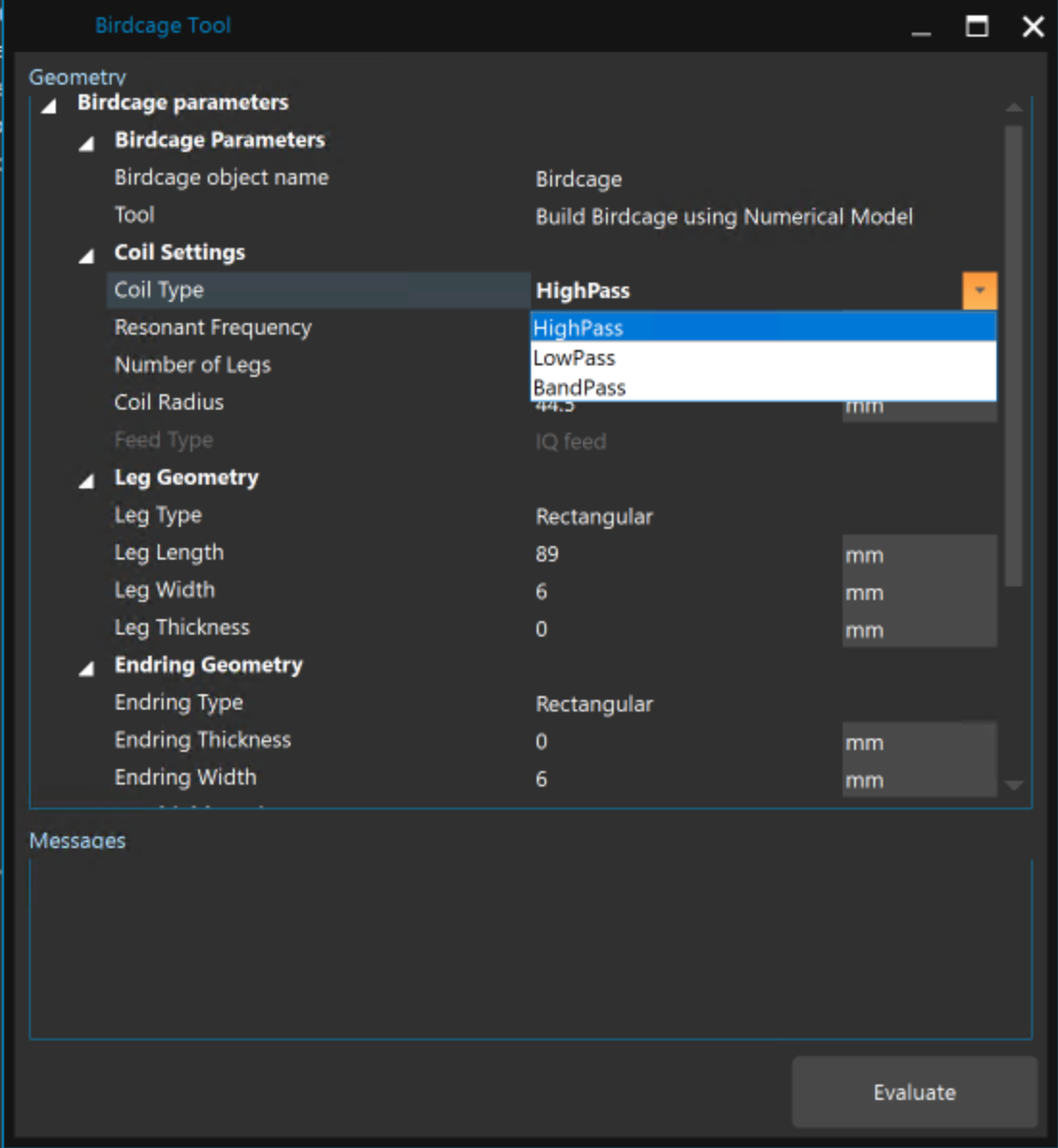

3.Coil Type：包括高通、低通、带通三种线圈类型

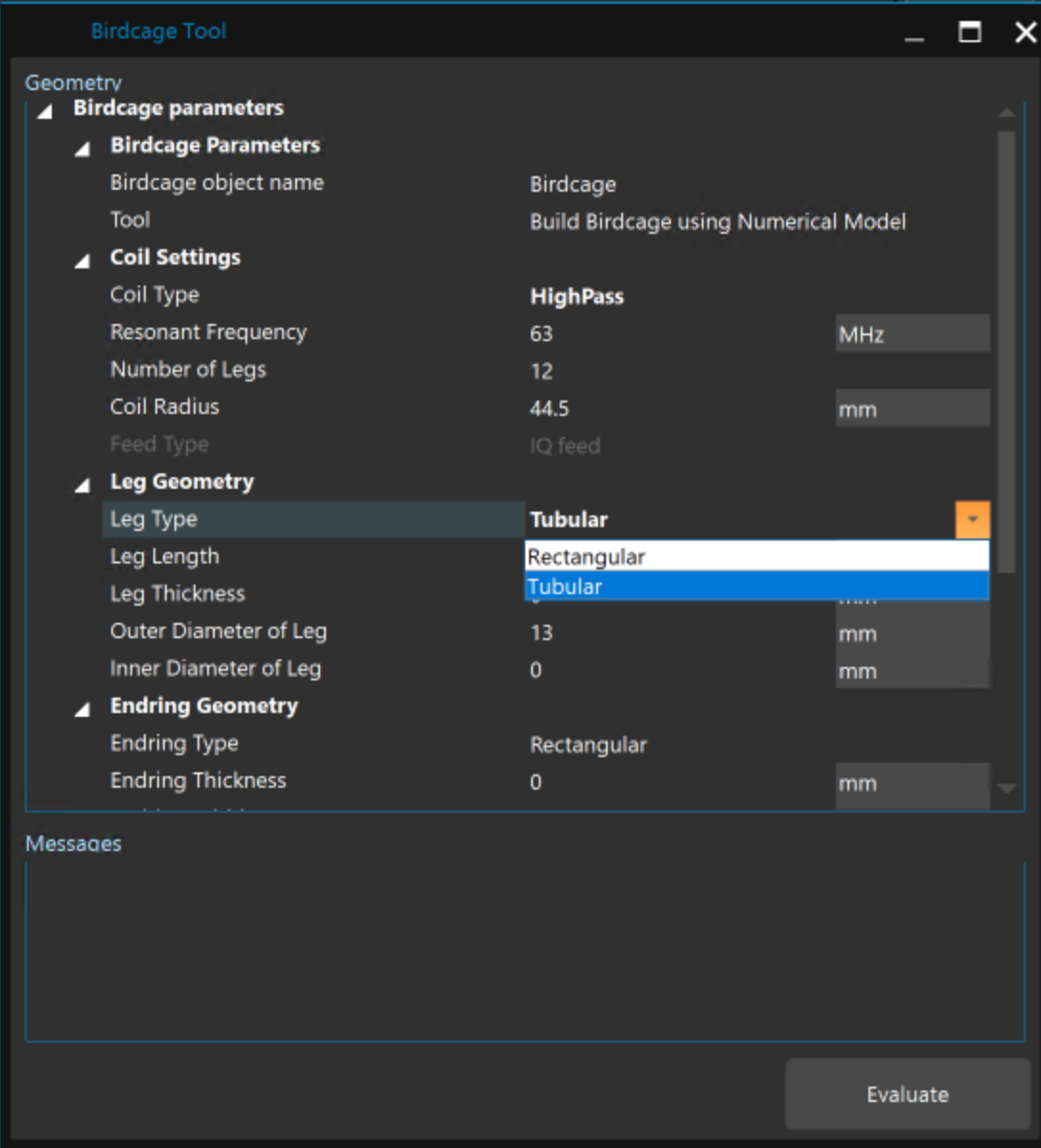

4.Leg Type：包括矩形和管状型。

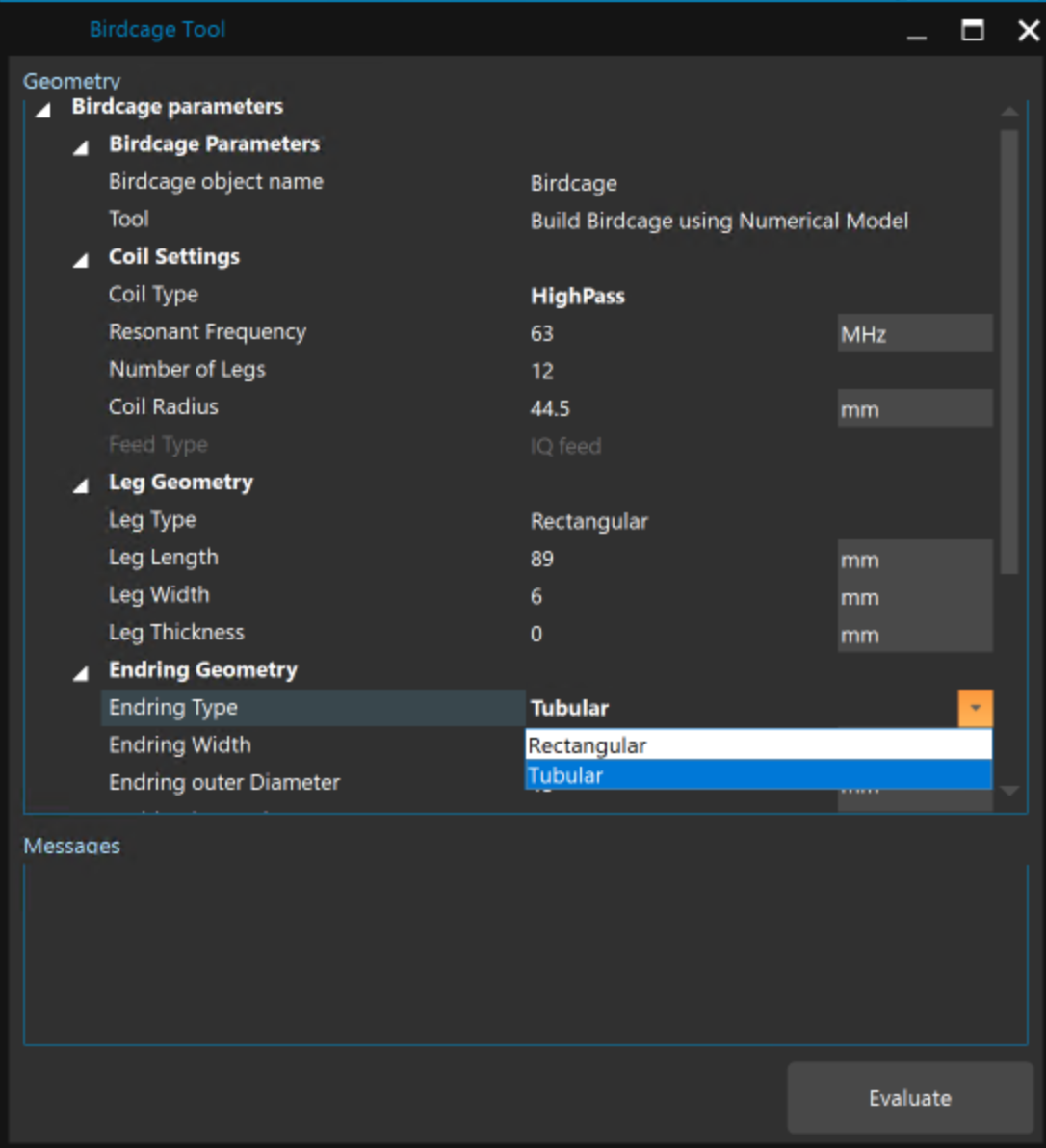

5.端环类型：矩形和管状形。

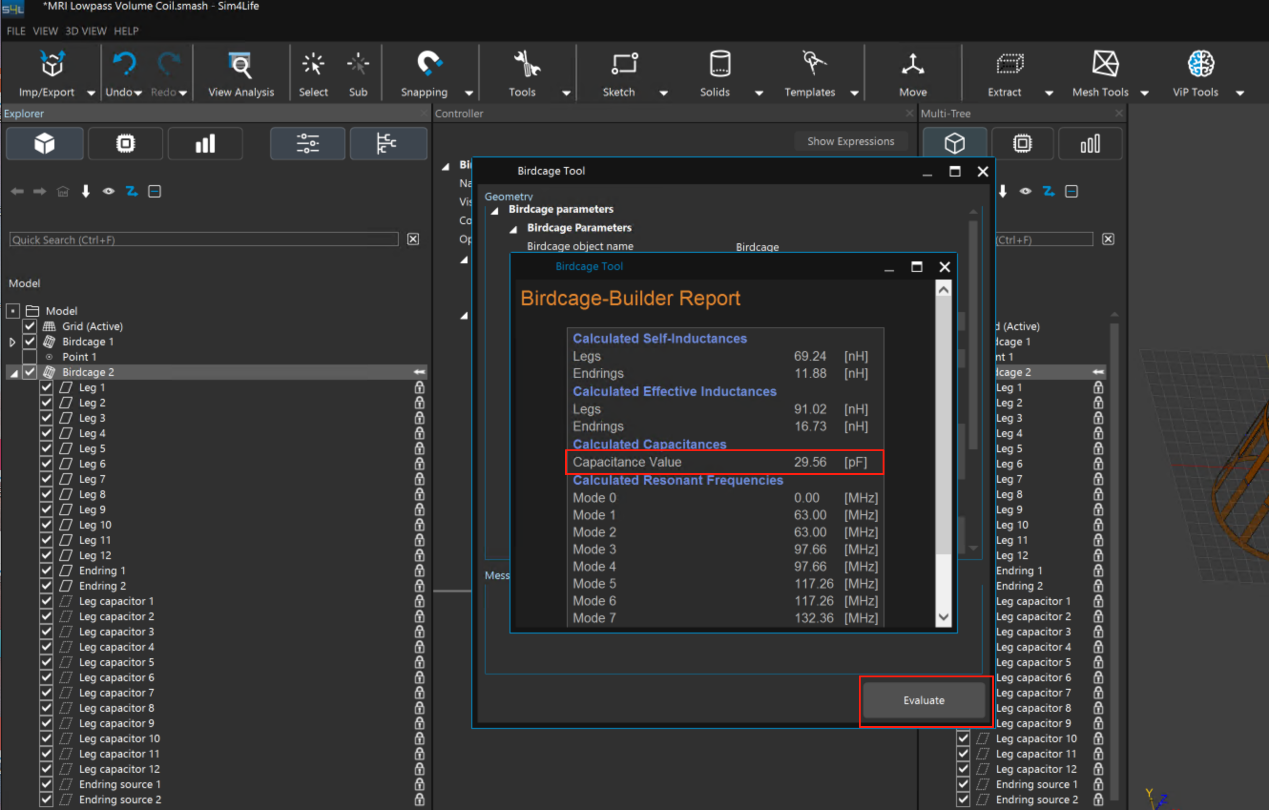

6.选择Evaluate，可以看到在给定尺寸要求和频点要求的情况下估算的匹配电容值Capacitance Value为29.56pF
