鸟笼线圈-仿真设置

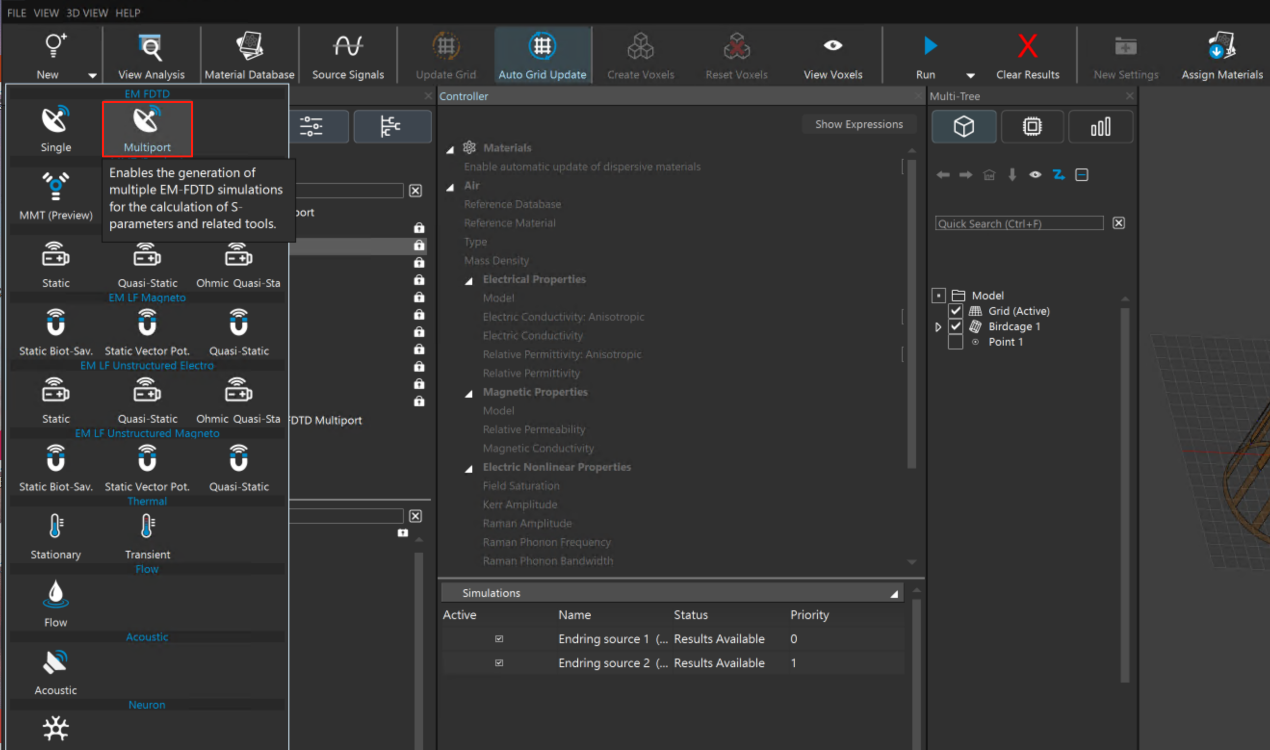

1.     首先选择EM FDTD求解器的Multiport类型

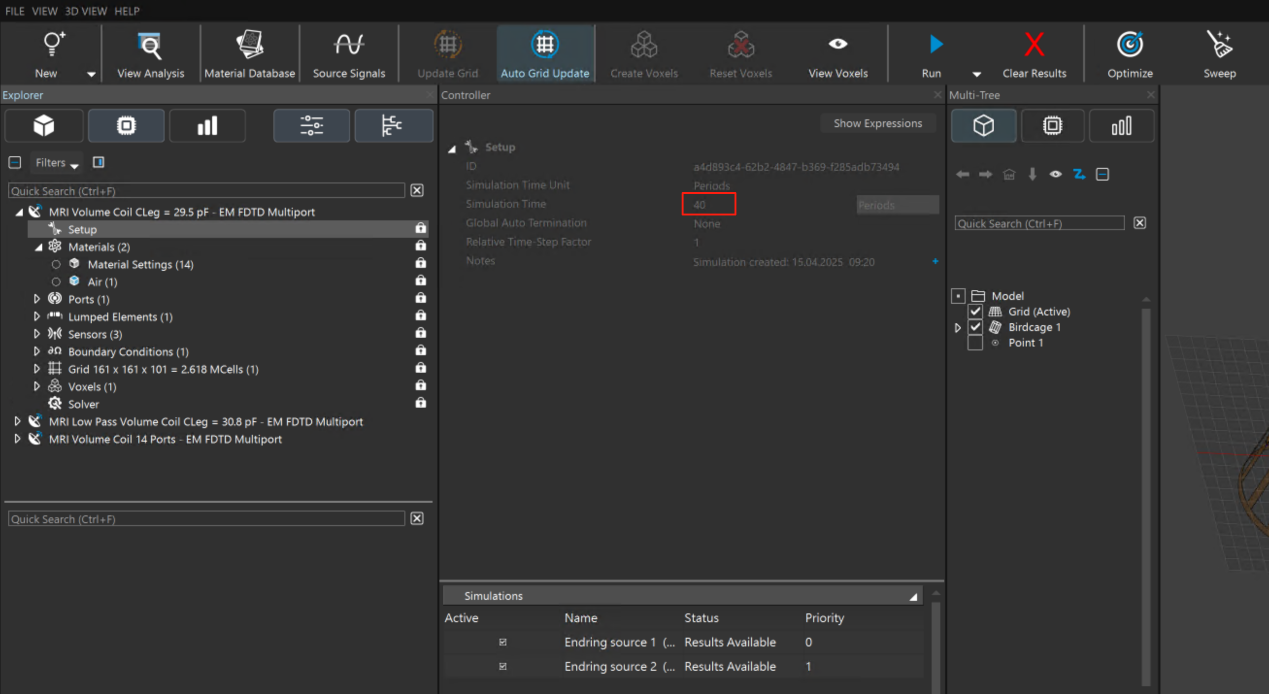

2.     Setup：仿真时间选择为40个周期

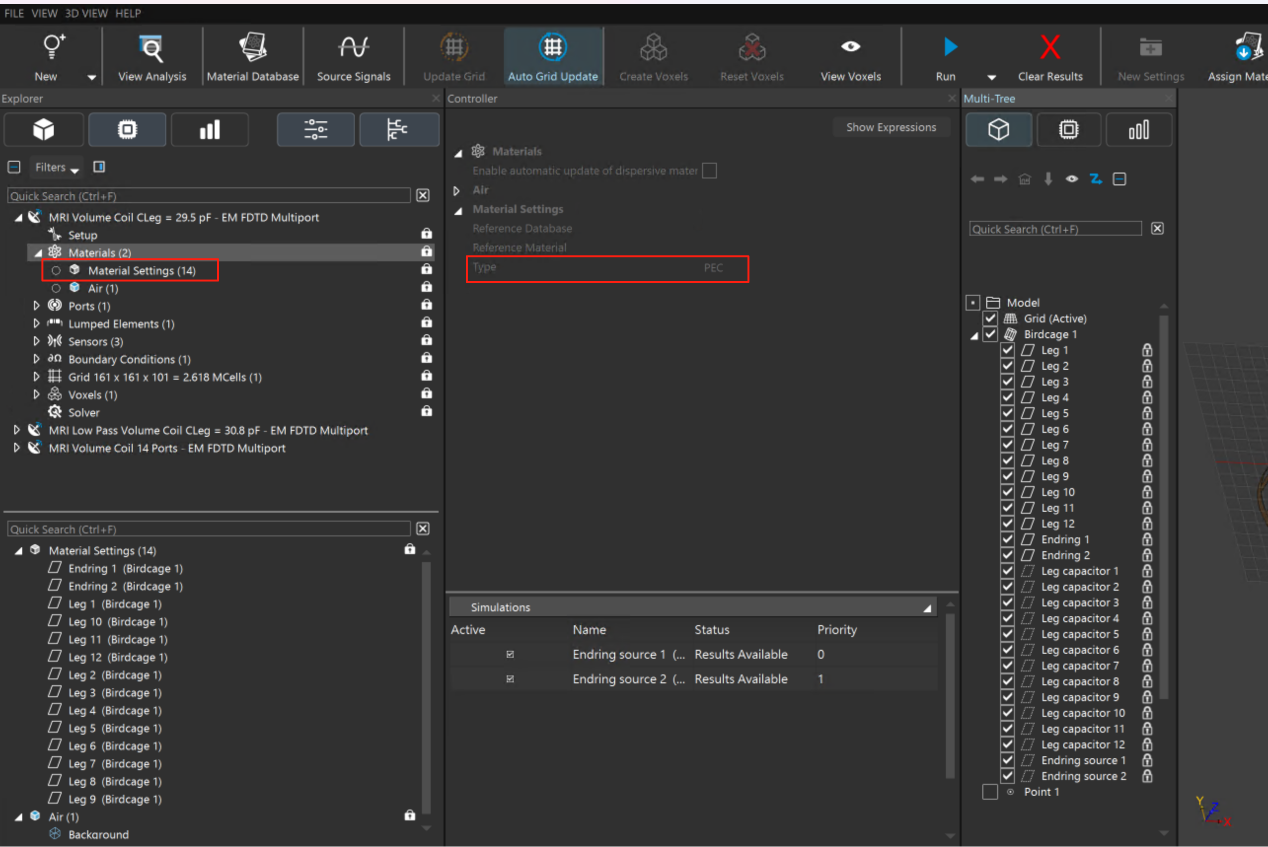

3.     Material材料设置：将鸟笼线圈的12个支腿和两个端环放进新建的Material setting的文件夹，并将材料设置为PEC材料，然后选择update Materials

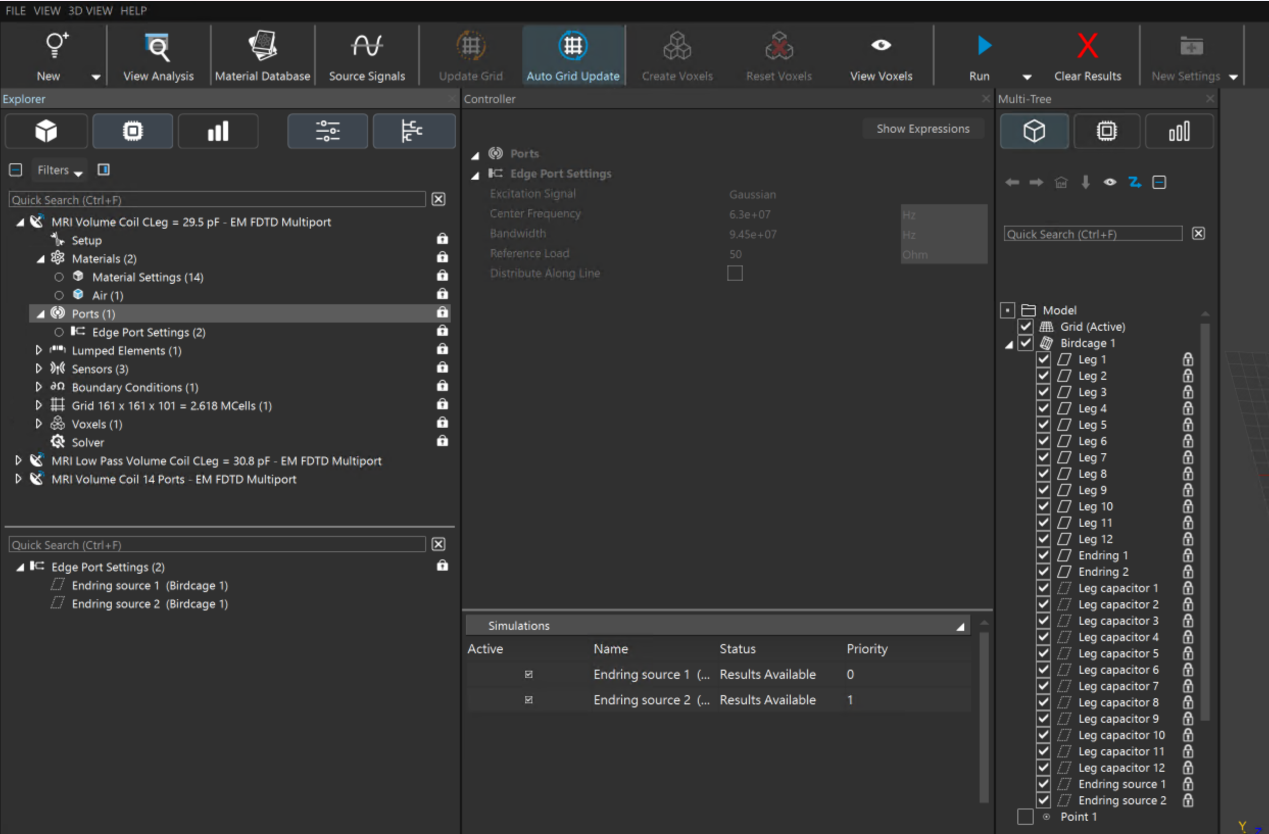

4. Port设置：右键新建Edge Port Setting文件夹，将两个激励源Endring source1和Endring source2放进Edge Port Setting里面，Controller窗口选择Guessian信号类型，中心频率63MHz，带宽94.5MHz

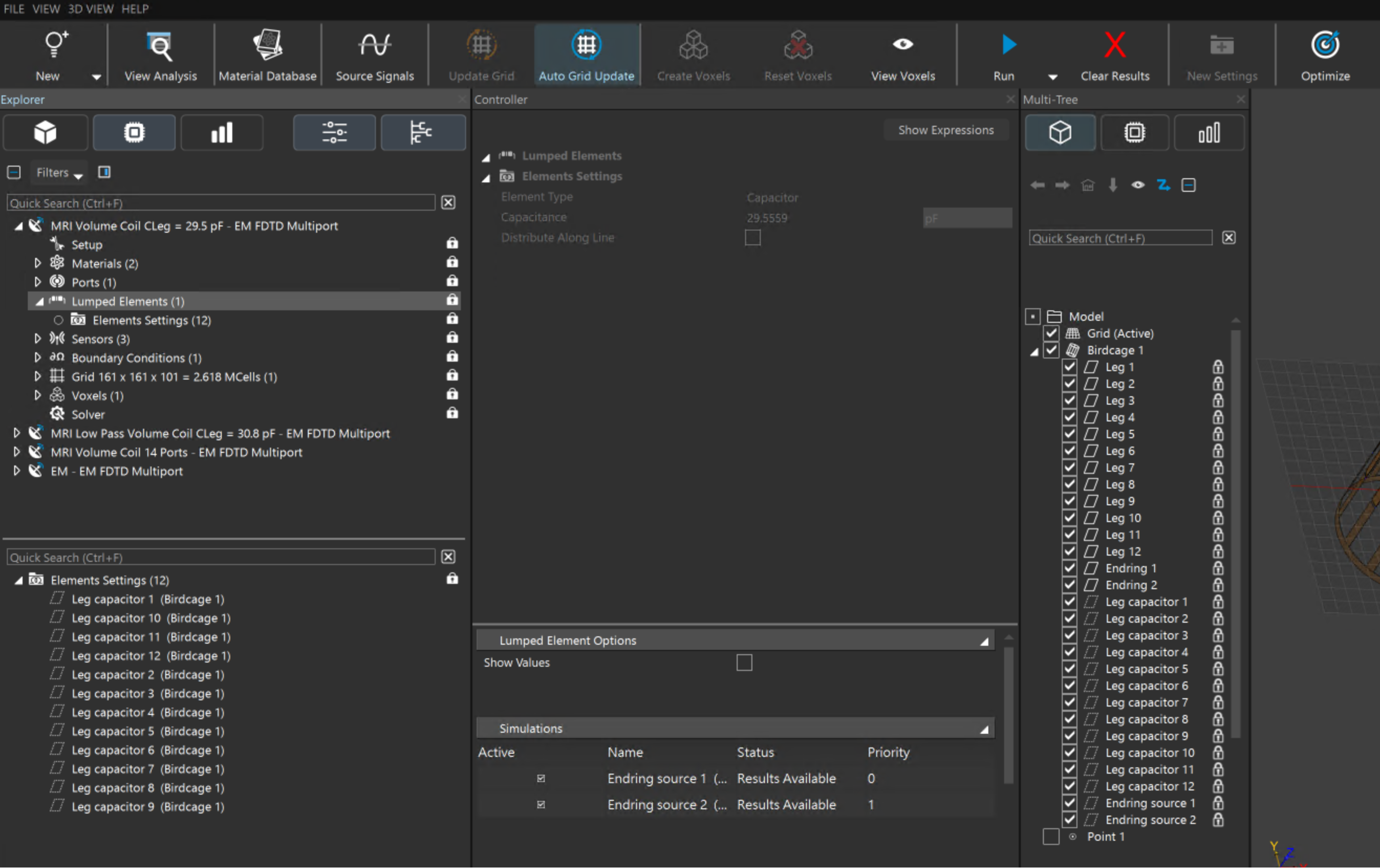

5.     Lumped Elements：右键新建Elements Settings，将支腿元件放进去，Sensor设置、Boundary Condition设置、Grid网格设置、Voxels体素设置可以选择默认选项

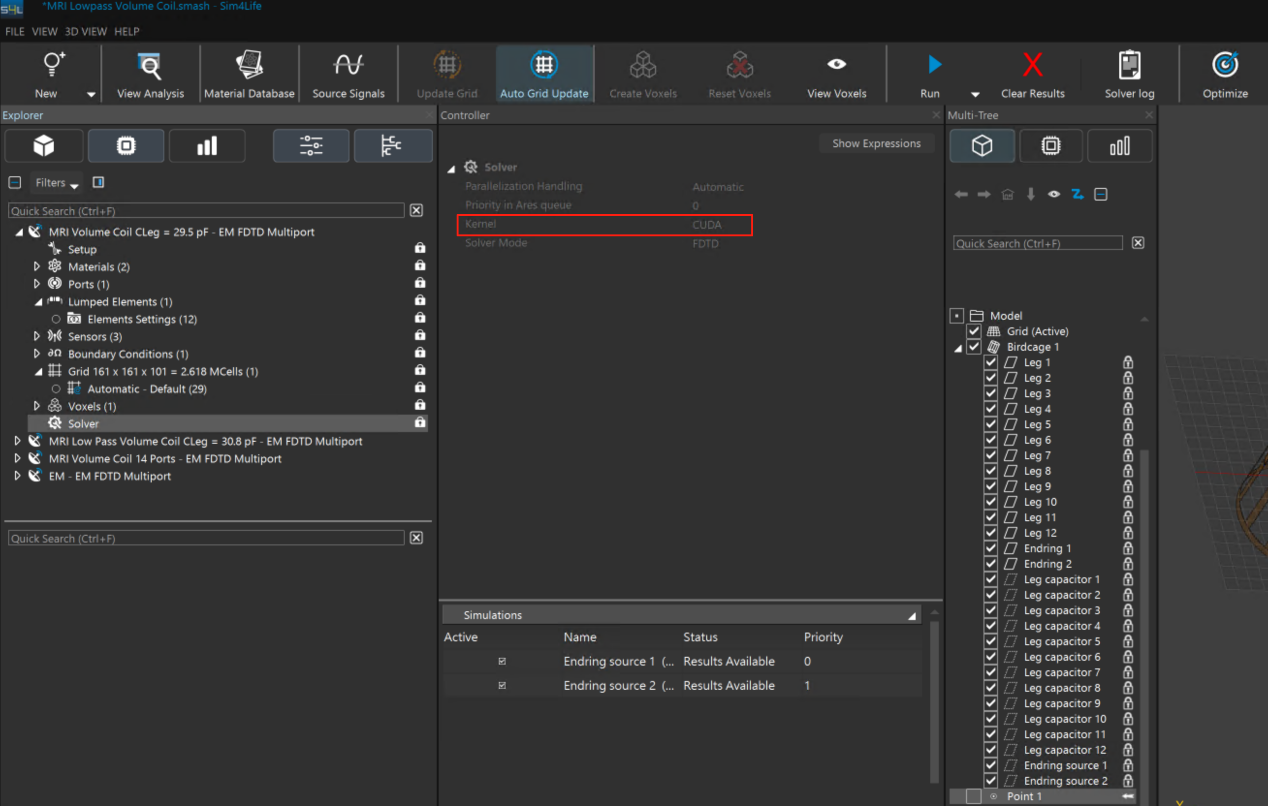

6.Solver设置：Kernel类型可以选择CUDA，使用GPU辅助计算
