植入物导线路径检查工具-Check Wire Path

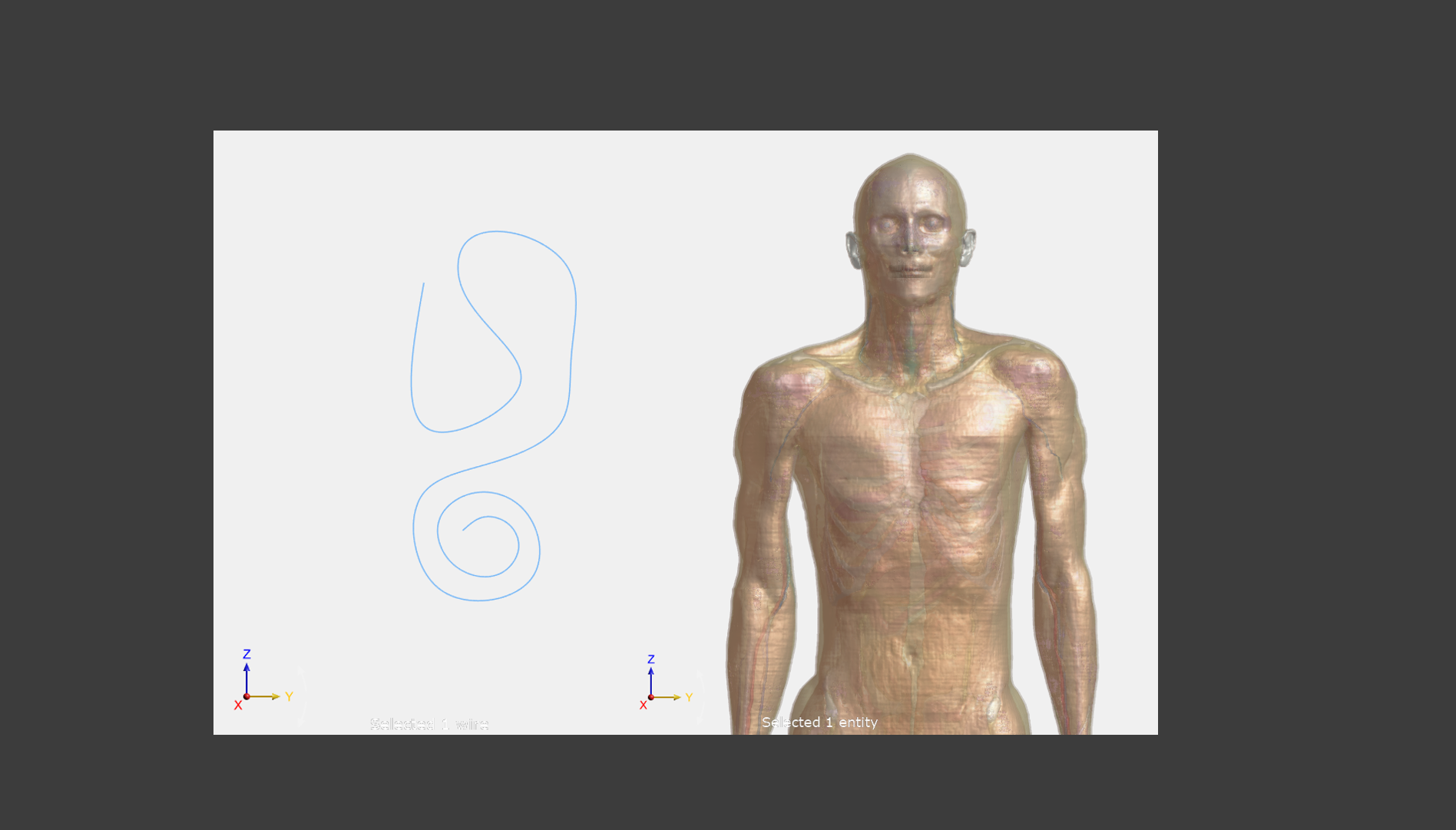

1. 导入 ViP 模型(Duke)并用建模工具 Sketch | Spline 绘制植入物线条。完成后将线条置入 Duke 模型内部。

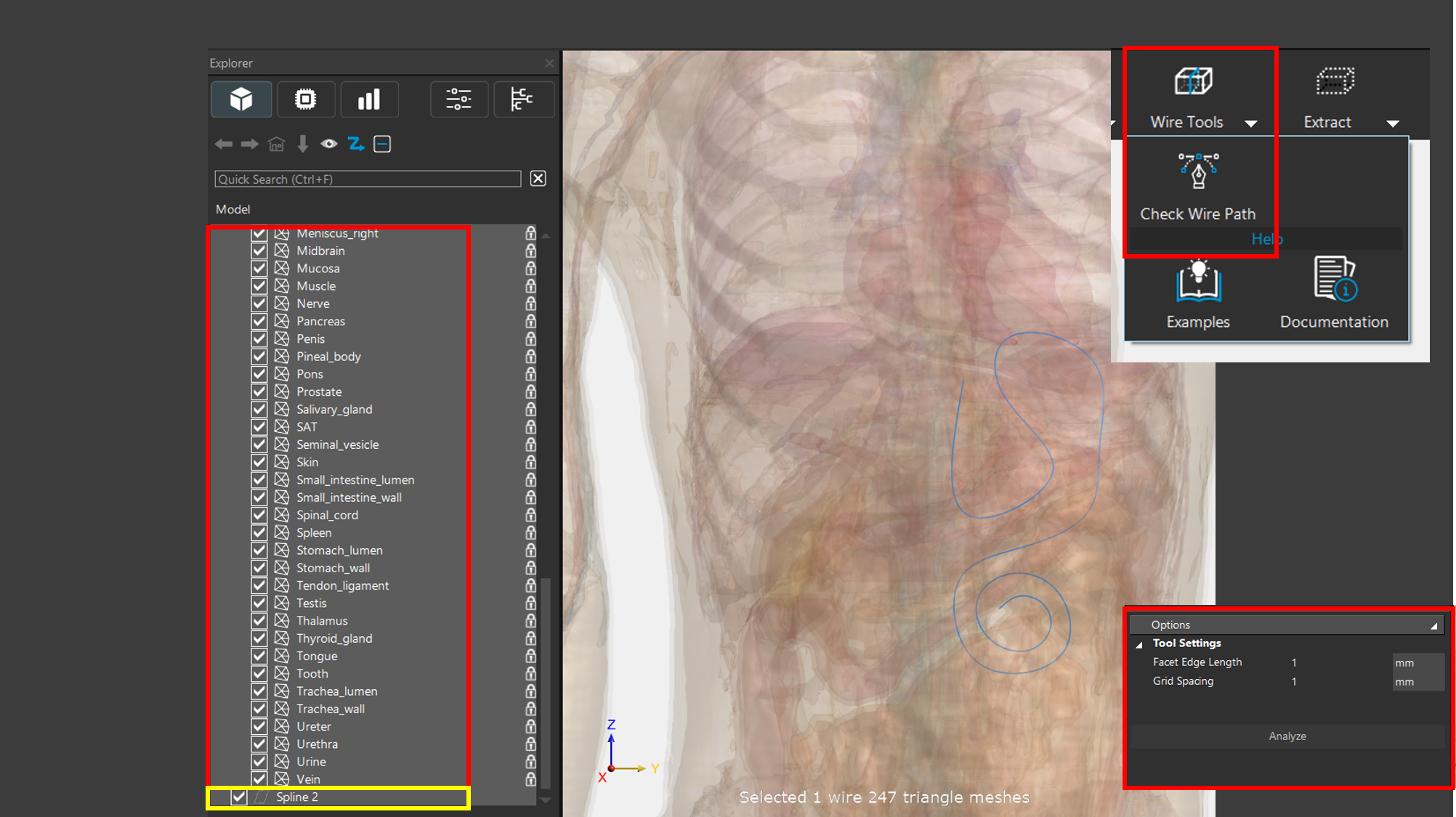

2. 在 Explorer 窗口同时选取 Duke 模型的组织对象与样条，然后在工具栏点选 Check Wire Path 工具。Controller 窗口会出现 Options 区块，这边可以设定 Facet Edge Leagth 和 Grid Spacing 两个参数，设定完成可按下 Analyze 按钮。

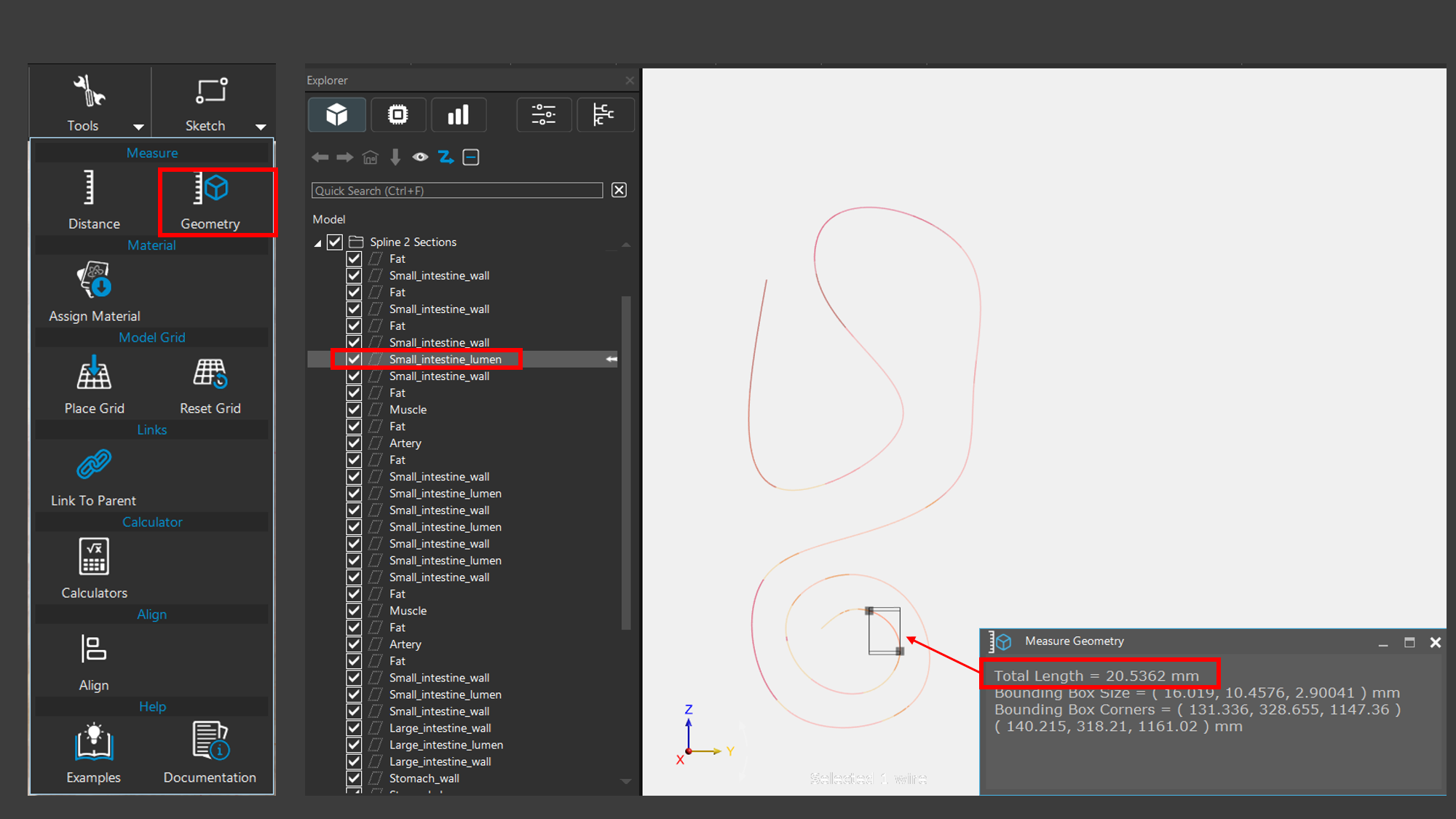

3. 植入物样条模型会依据穿过的组织实体分割成不同的颜色，不同区段的线条会以相对应的组织名称命名。我们可以点选其中一线条模型名称，工具栏点选 Tools | Geometry，出现的窗口 "Measure Geometry" 会显示这区段的线条长度(Total Length)。
