Sim4Life 在 V7.0 版本发布时新增了一个绘制线工具- Draw Line Tool 的功能，它使我们可以方便地在有复杂表面的模型上进行线条的建模，特别是由三角网格(Triangle Mesh)组成的 ViP 虚拟人口模型表面。以下介绍这个绘制线工具(Draw Line Tool)的功能和使用方式。

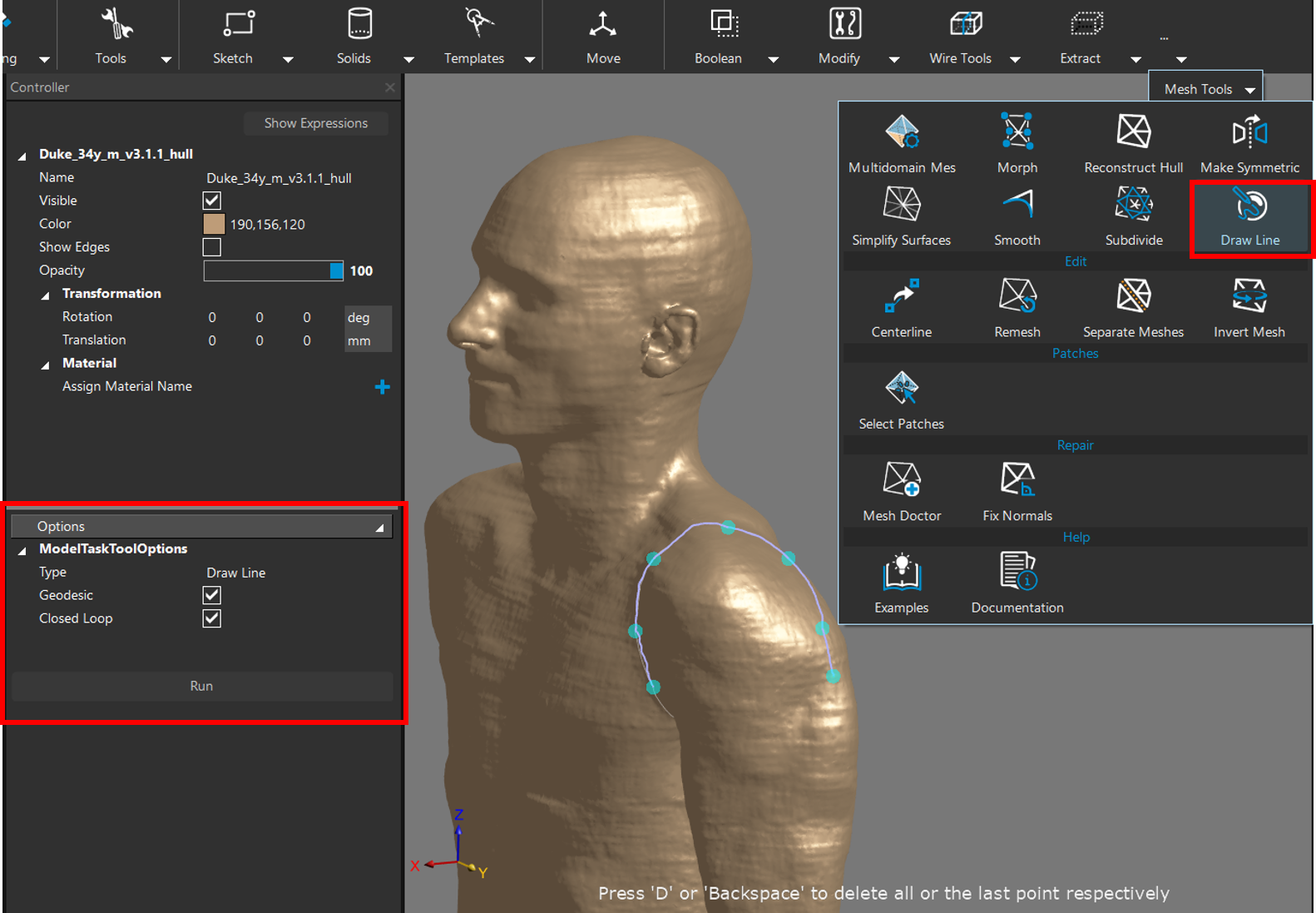

右图显示的是 Duke 人体壳层模型，我们在 Explorer 窗口选择 Duke_hull 模型后，点选 Sim4Life 接口上方工具栏的 Mesh Tools | Draw Line。Controller 窗口中的 Options 区块会出现 ModelTaskToolOptions 的选项设定。在 Draw Line 模式下，我们可以在 Duke 壳模型表面上选择要绘制封闭线的部位，然后依序建立系列点模型。完成后勾选测地线(Geodesic)与封闭循环(Closed Loop)并点选 Run 按钮，就能生成一个围绕人体表面区域的封闭曲线。

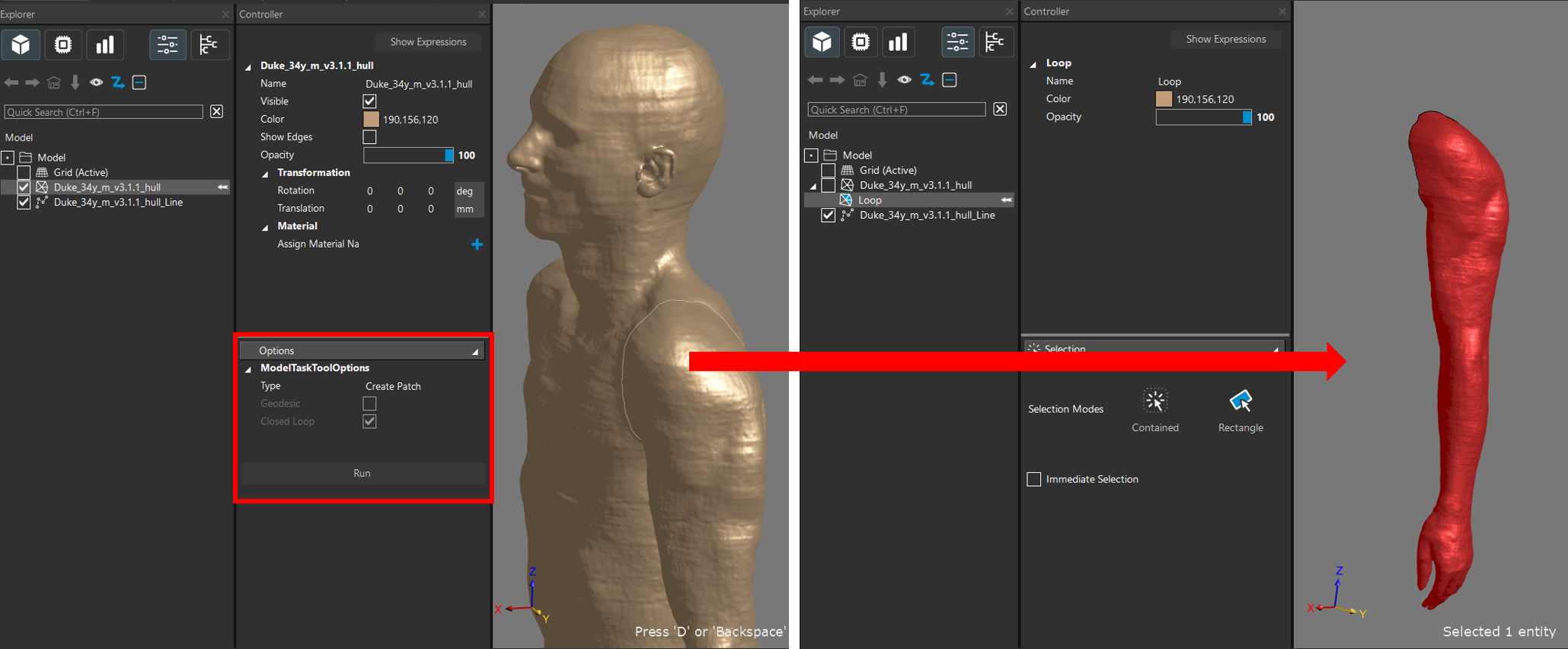

在 (1) 建立好封闭曲线后，我们在 ModelTaskToolOptions 的选项设定中选择 Create Patch 模式并点选 Run 按钮。工具会以封闭曲线所包围的人体区域，截取其表面并建立补丁(Patch)模型(名称: Loop)，如上图所示。

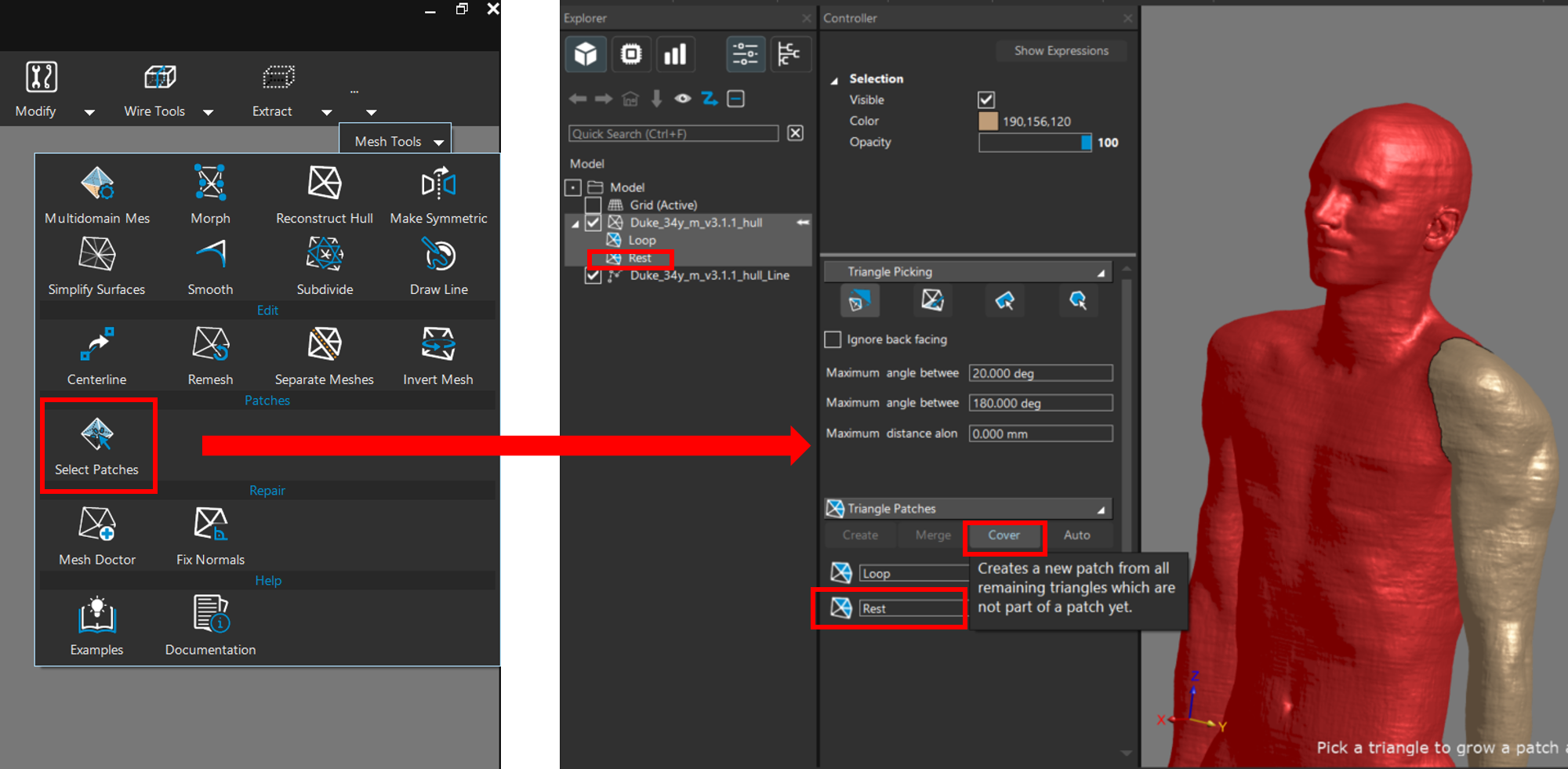

此外，我们也能建立封闭曲线所切分出的另一部分身体区域的表面贴片(名称: Rest)。我们在 Explorer 窗口选择 Duke_hull 模型后，点选 Sim4Life 接口上方工具栏的 Mesh Tools | Selected Patches，在 Triangle Patches 的选项设定中选择 Cover，下方会出现 Rest 字段。Explorer 窗口和 3D 窗口也会同步显示 Rest 补丁名称和模型 ，如上图所示。

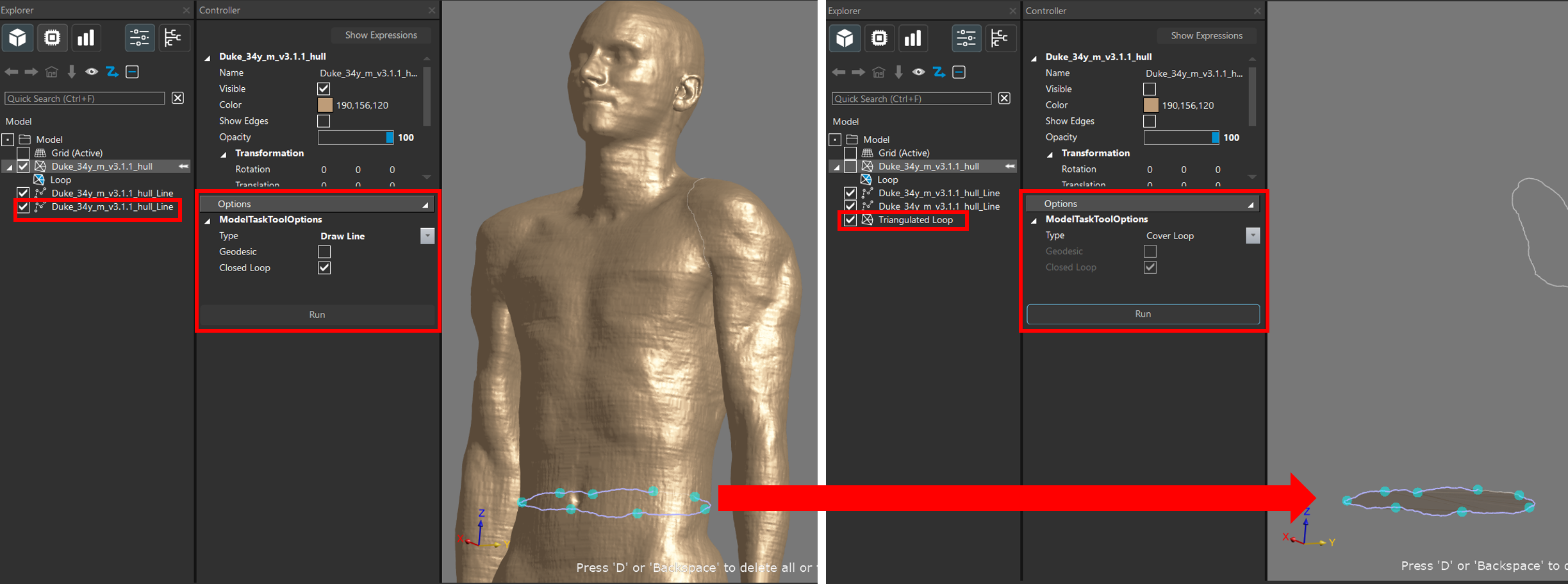

我们可以建立一个只有上半身的 Duke 壳模型。Draw Line 模式下，我们在 Duke 壳模型的肚子表面上顺时针(方向由头部往下看)依序建立系列点模型，完成后勾选封闭循环(Closed Loop)并点选 Run 按钮，以生成一个围绕肚子表面区域的封闭曲线。再将 ModelTaskToolOptions 的 Type 选项设定改为 Cover Loop 模式，点选 Run 按钮后产生一个覆盖封闭曲线的表面网格(Surface Mesh)模型(名称: Triangulated Loop)，如上图所示。

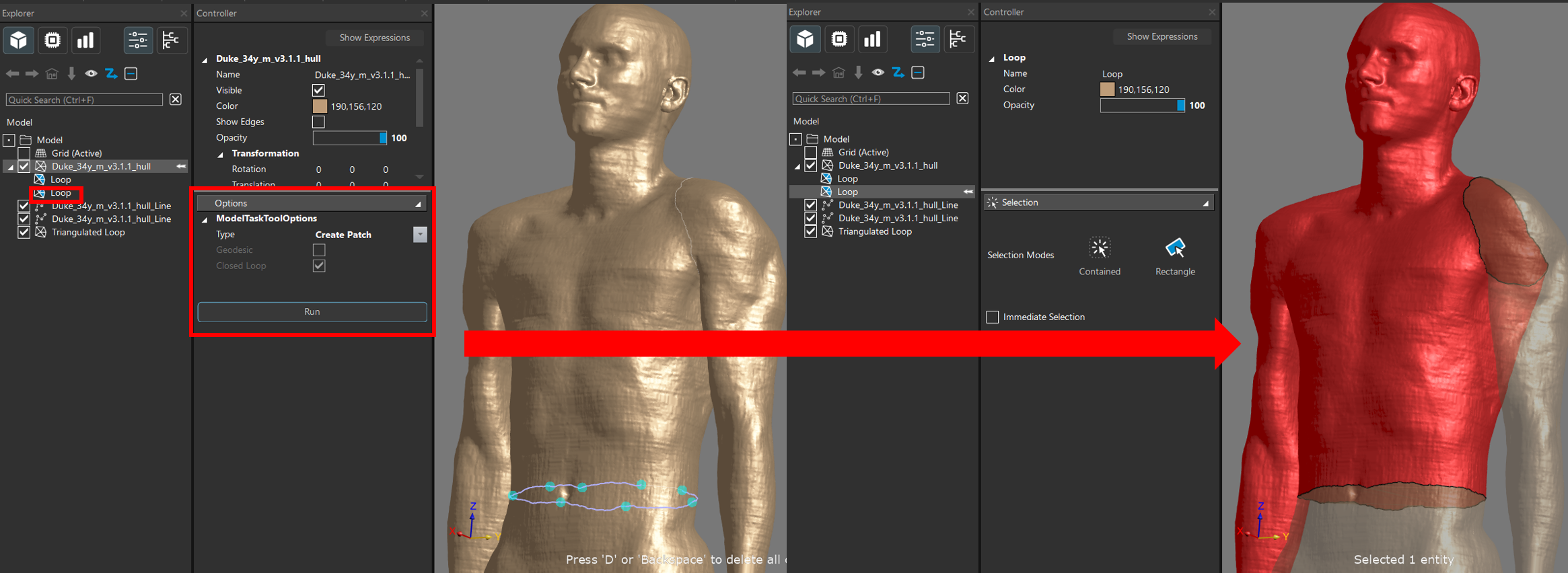

另外，我们进一步可将覆盖封闭曲线的表面网格(Surface Mesh)模型与 Duke 上半身的补丁模型相接合。在 ModelTaskToolOptions 的选项设定中选择 Create Patch 模式并点选 Run 按钮后，即建立 Duke 上半身的表面补丁模型模型(名称: Loop)，如上图所示。

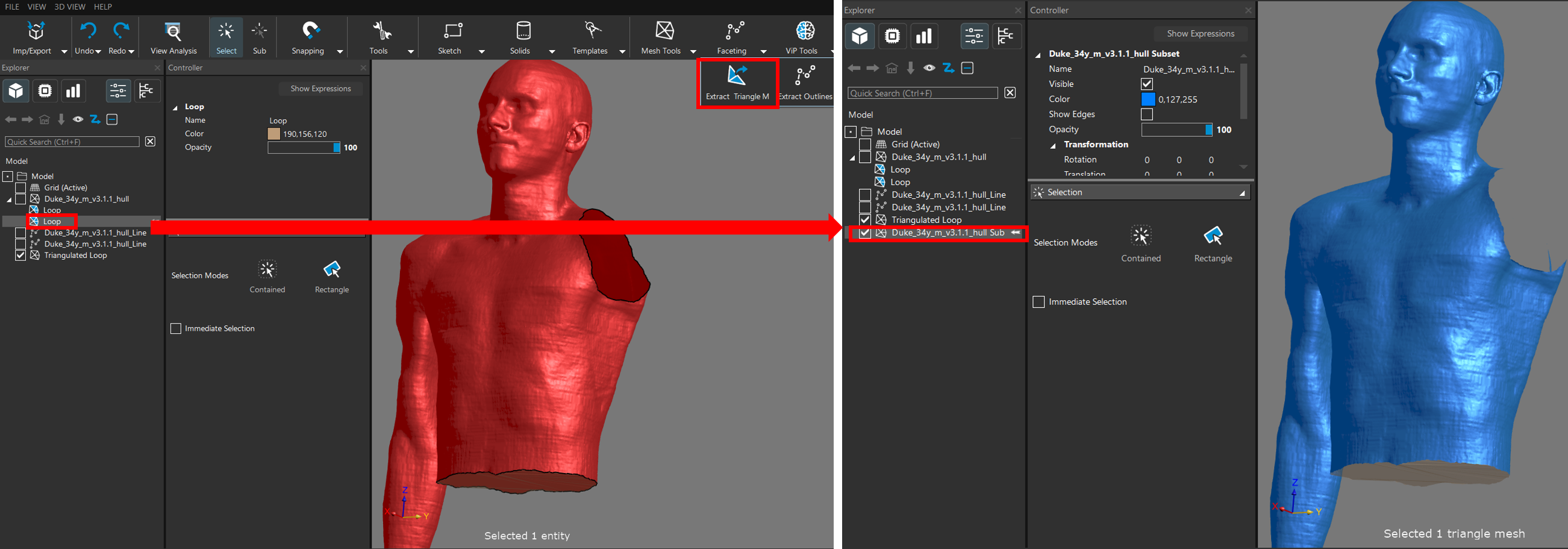

再来我们要把 Loop 模型独立成单一个网格(Mesh)对象，操作方法是点选工具字段的 Faceting | Extract Triangle Mesh，如上图所示。

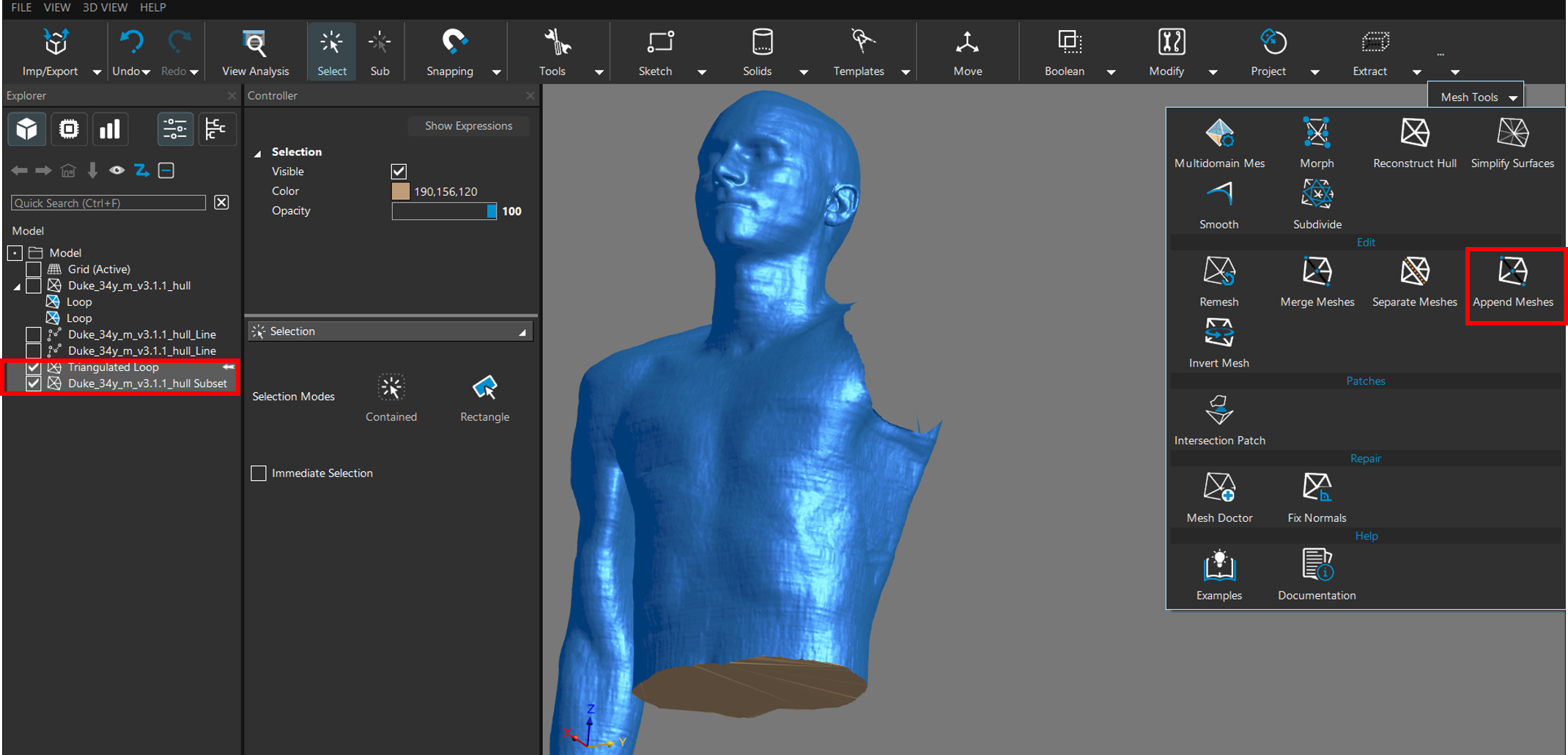

这一步骤我们同时选取两个网格(Mesh)模型，然后到工具字段选择 Mesh Tools | Append Meshes，两网格模型会合并成一个 Merged 模型对象，如上图所示。

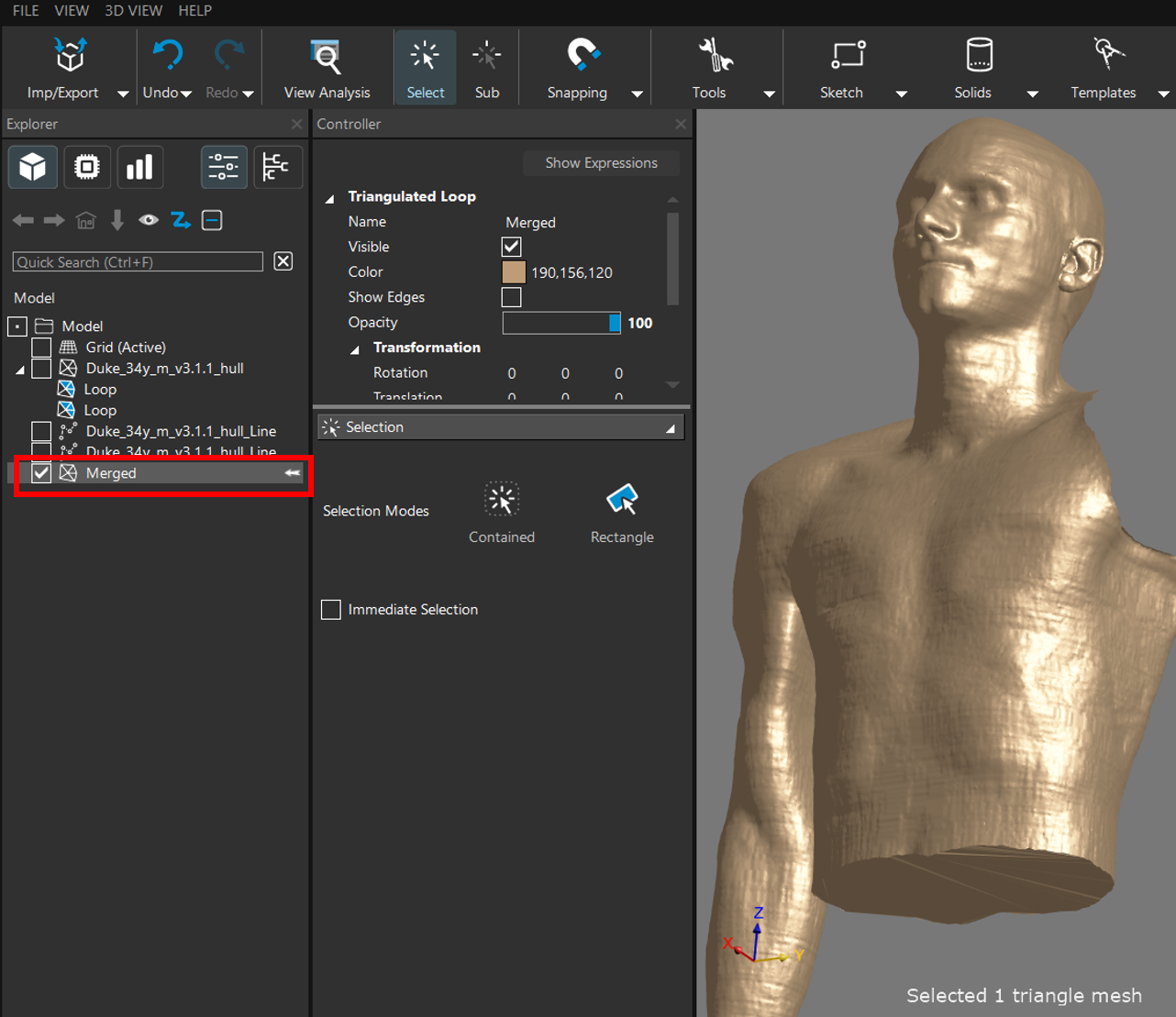

右图显示合并完成后的 Duke 上半身壳模型。
