學習中心應用課程

Sim4Life MR 影像 3D 建模與 10-10 系統電極自動放置操作步驟

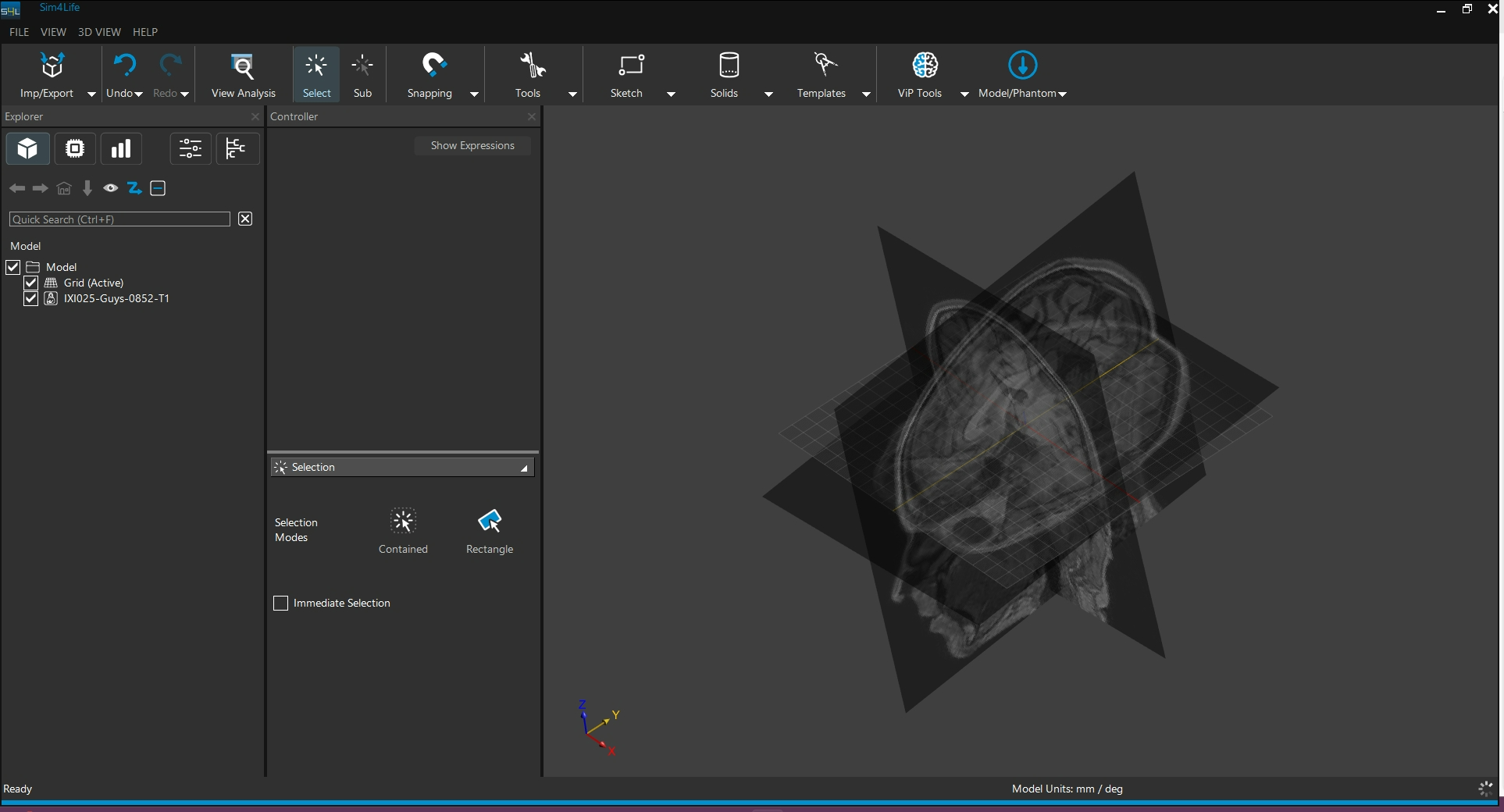

1.匯入 MR T1 影像(以|X|025-Guys-0852 為例)

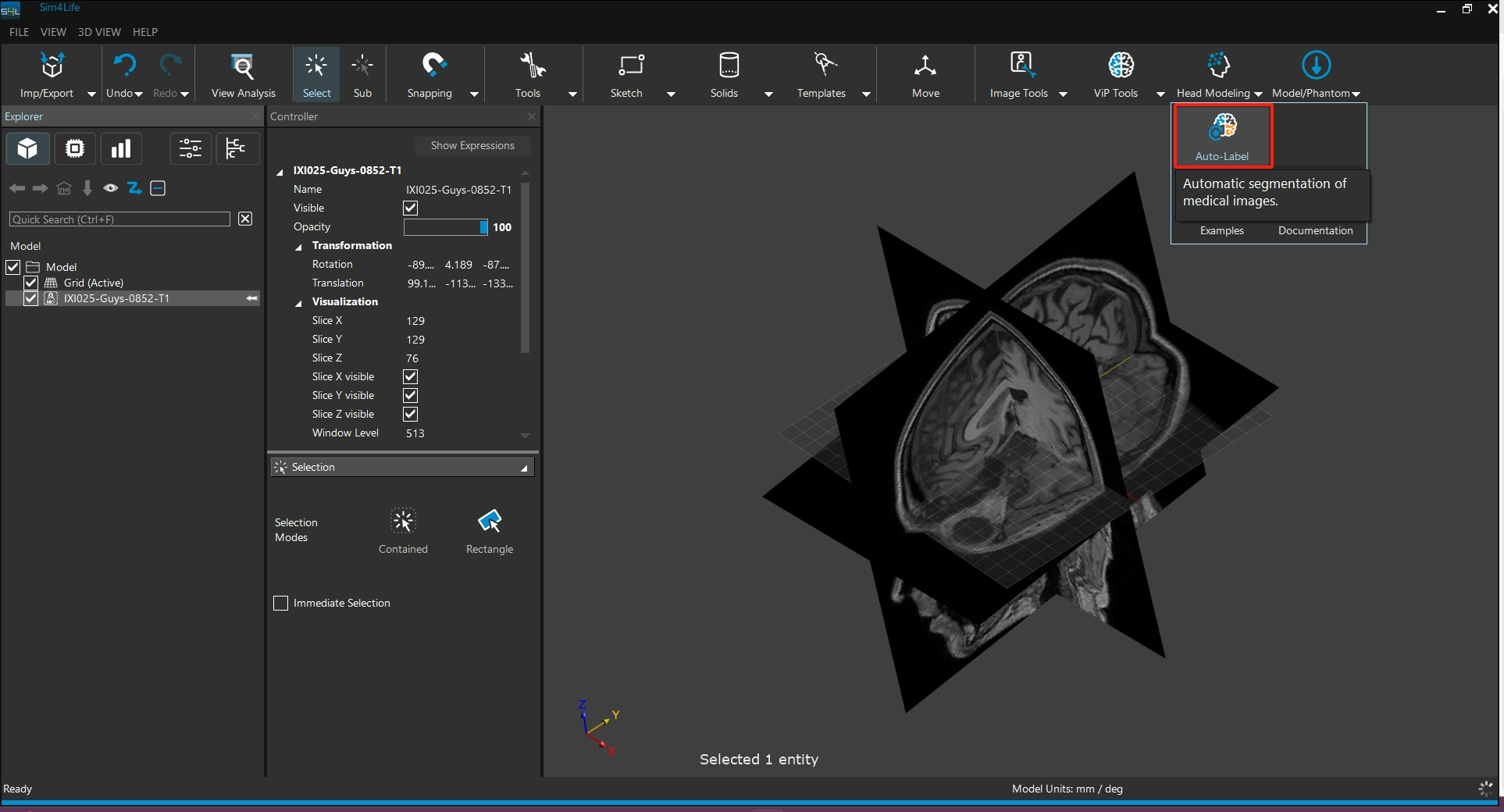

2.在Explore視窗點選影像名稱，然後在上方工具欄選擇 Head Modeling > Auto Label

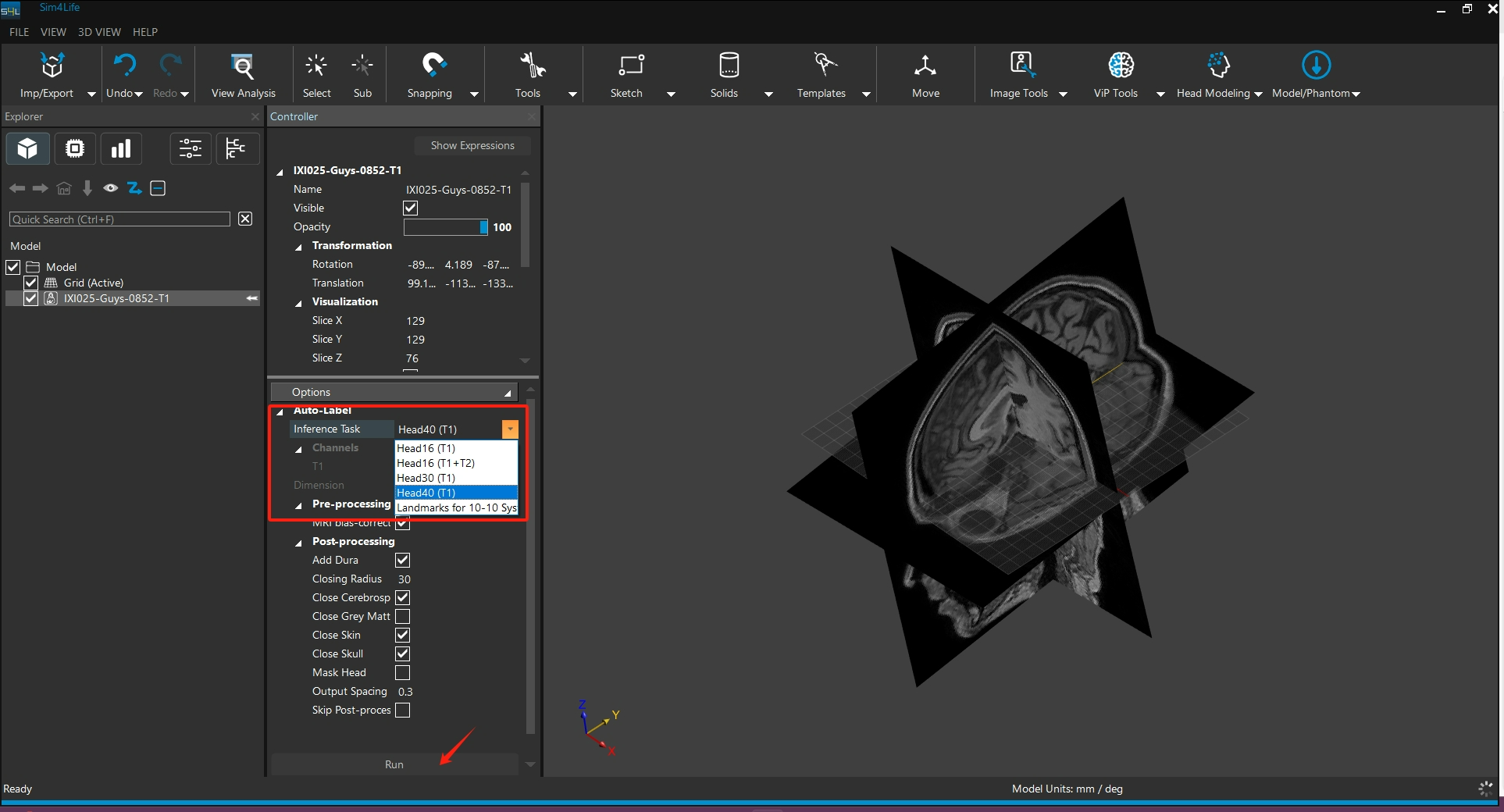

3.在 Options 視窗設定 Inference Task，Head40(T1)代表標注 40 個組織，點選 Run 進行組織標注

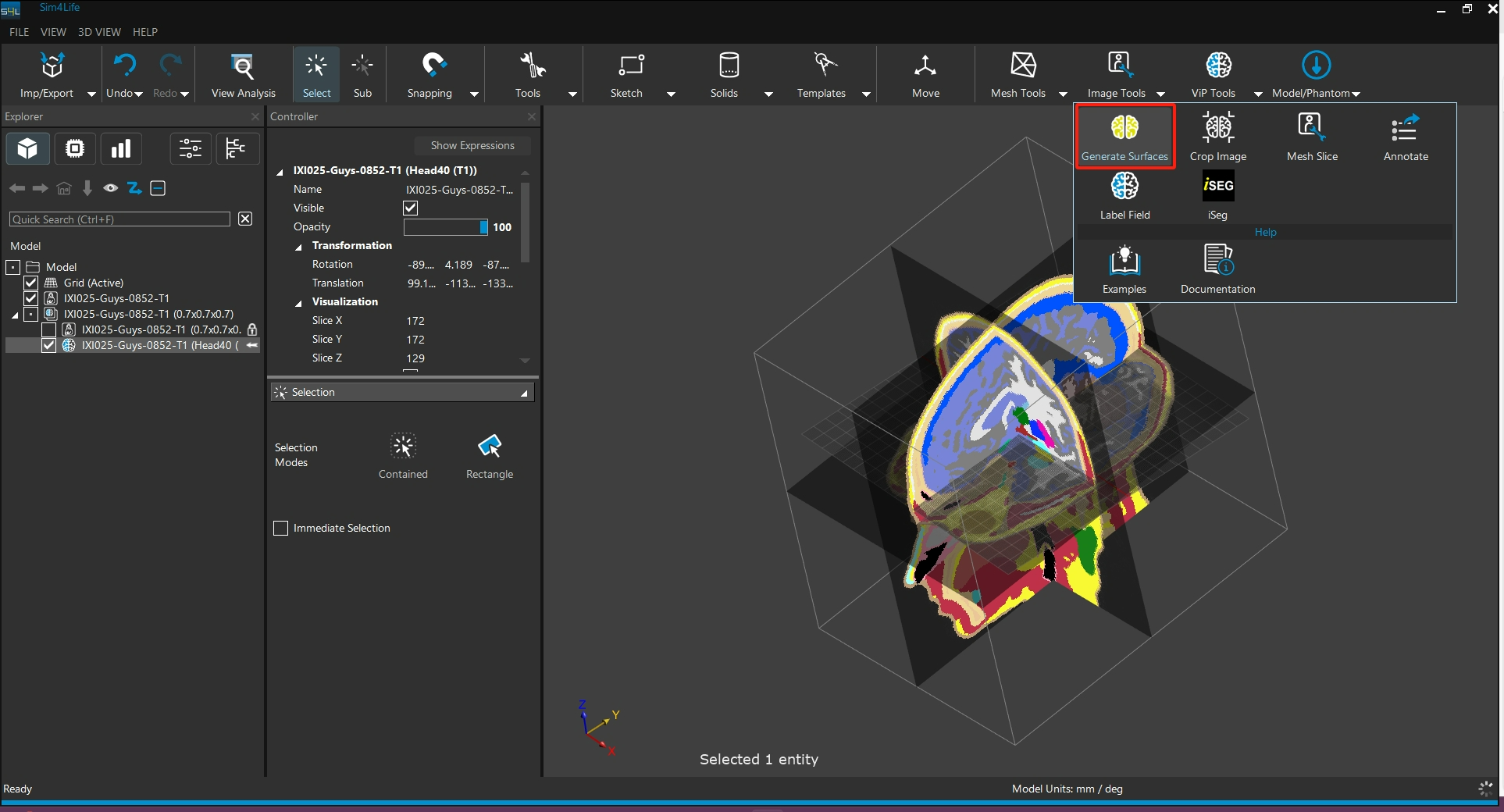

4.選擇以標註的影像名稱 |X|025-Guys-0852-T1(Head(T1))，然後在上方工具欄點選Image Tools>Generate surfaces

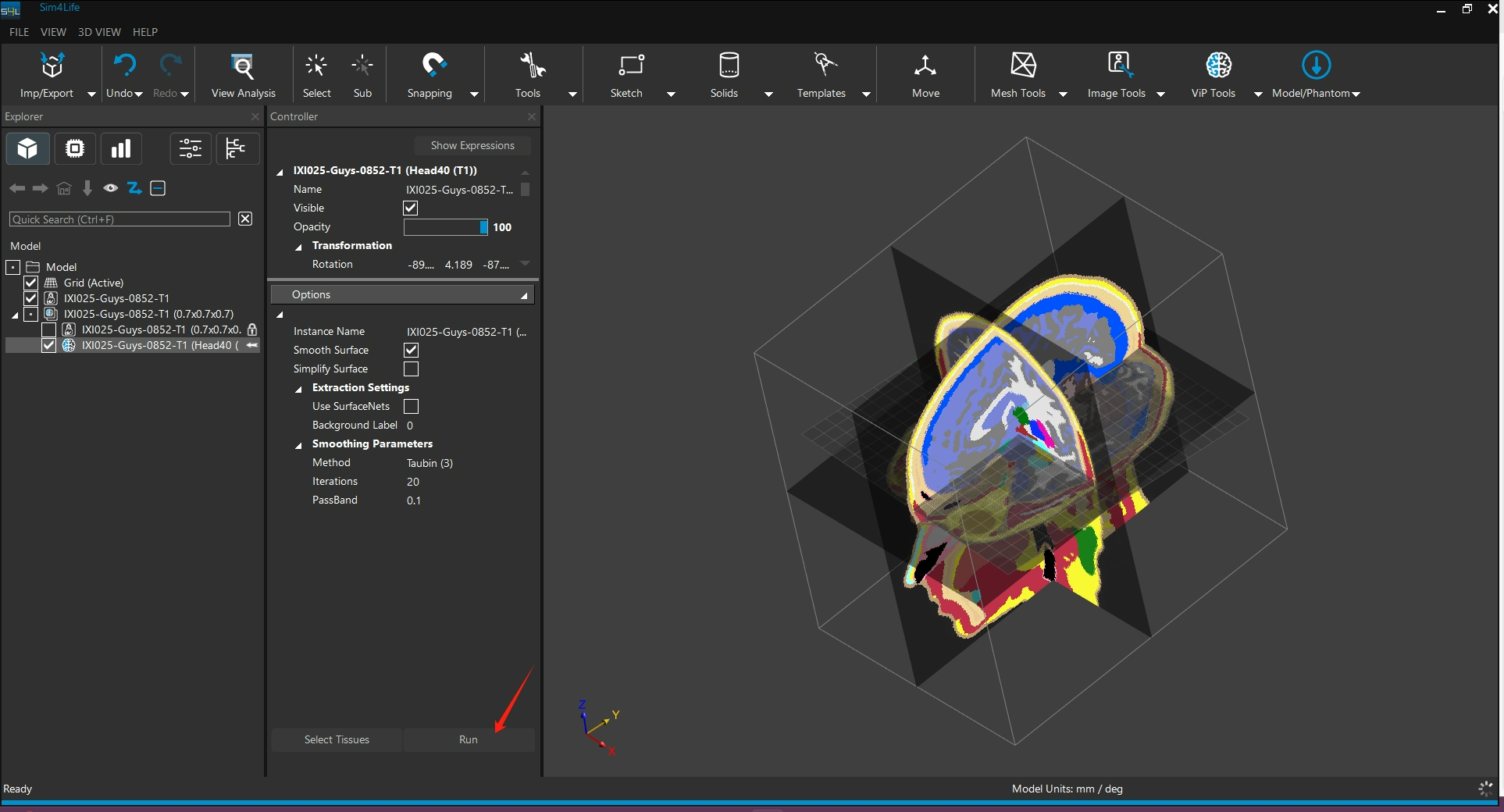

5.在 Options 窗口選擇Select Tissues 設定要 3D 化的組織，然後選擇RUN創建3D模型

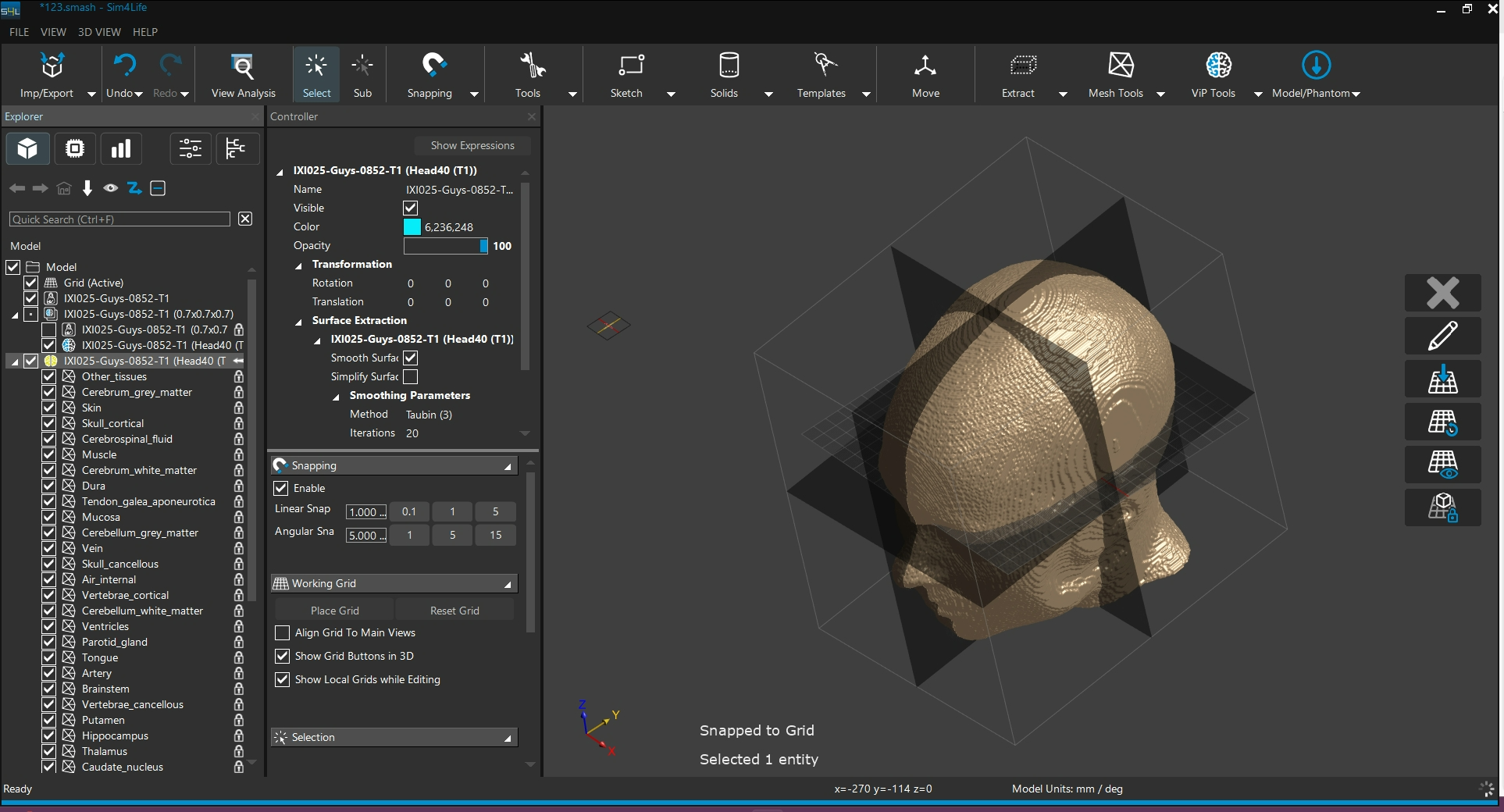

6.3D 模型建立後圖示

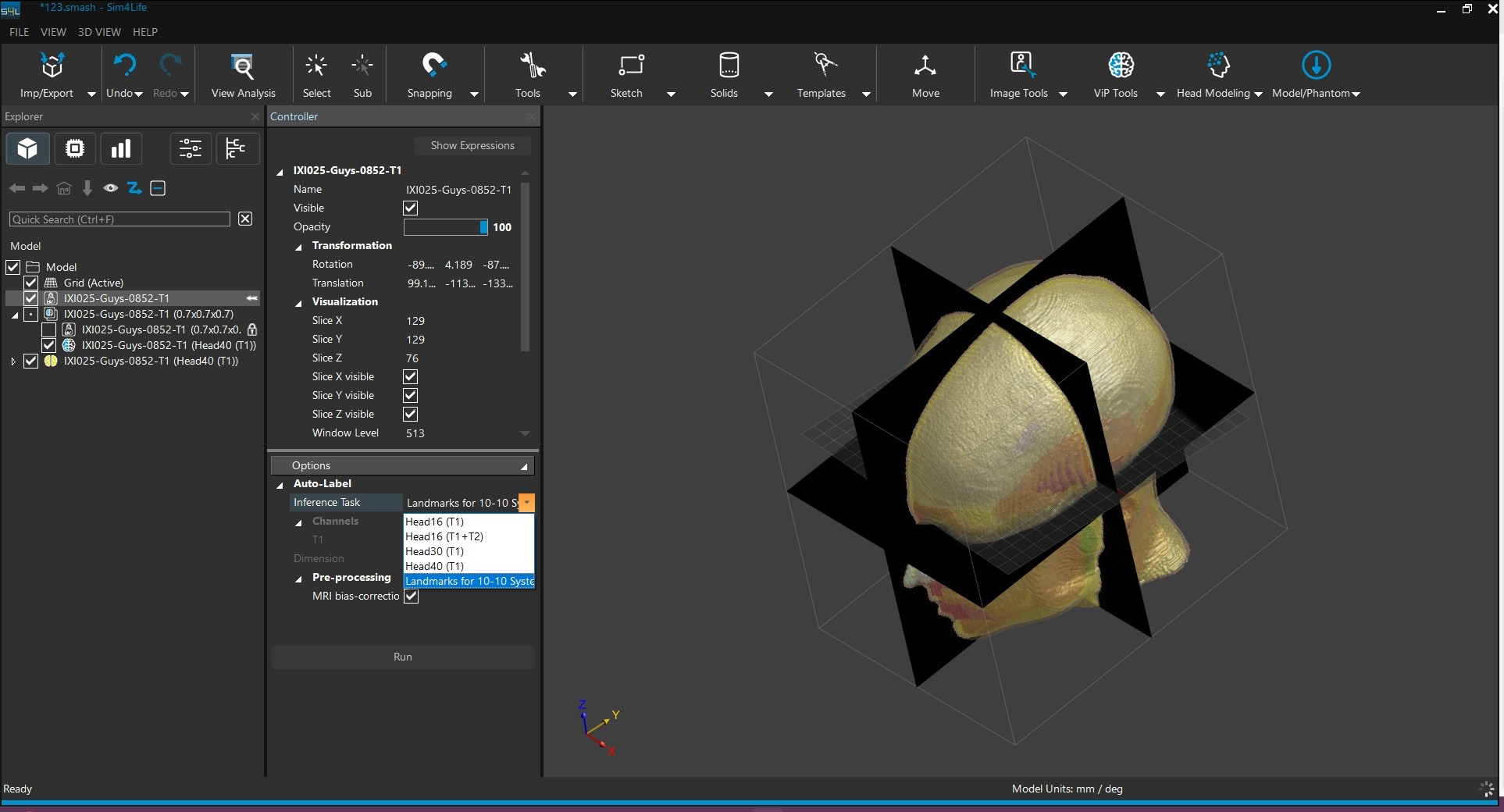

7.再次選擇|X|025-Guys-0852，然後在上方工具列選擇 Head Modeling | Auto Label，在 Options 視窗設定 Inference Task = 10-10 System Landmarks，點選 Run，建立 10-10 系統參考點: Nz、 Iz、 LPA、 RPA

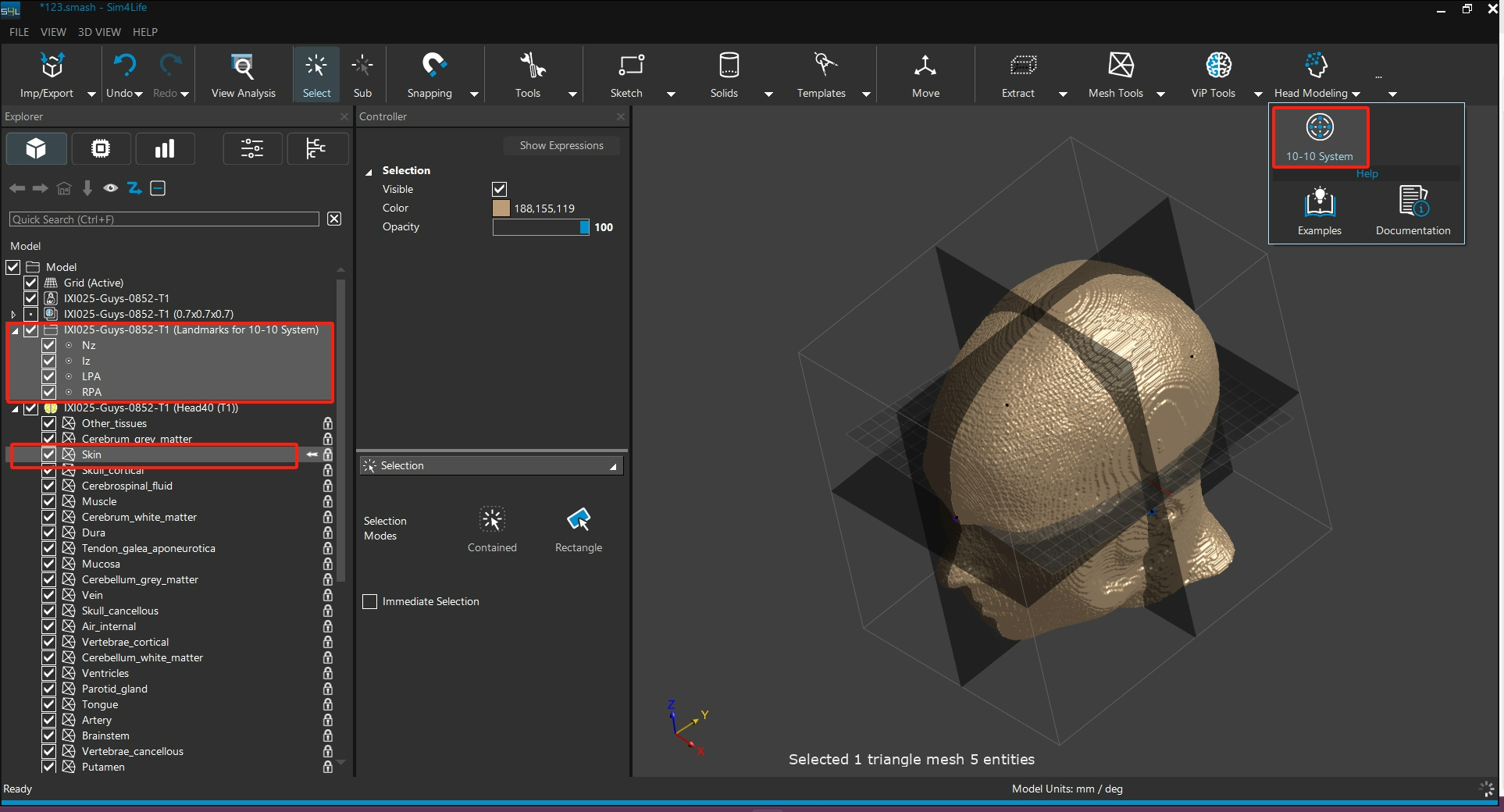

8.同時選取 3D 模型|X|025-Guys-0852-T1(Head40(T1))中的"Skin"物件與四個參考點後，在上方工具欄位點選 Head Modeling > 10-10 System

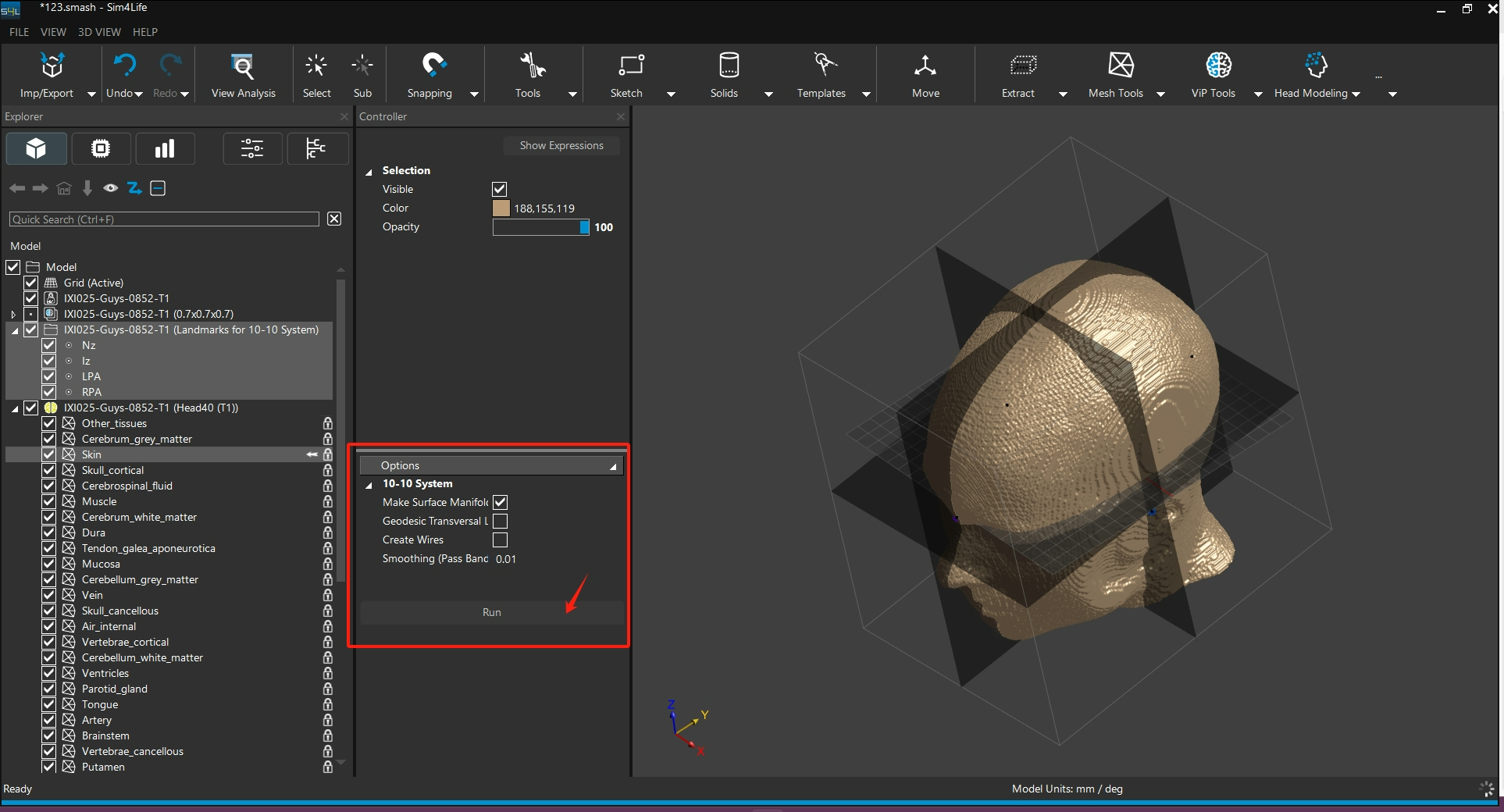

9.在 Options 視窗點選 Run，建立 10-10 電極坐標系統

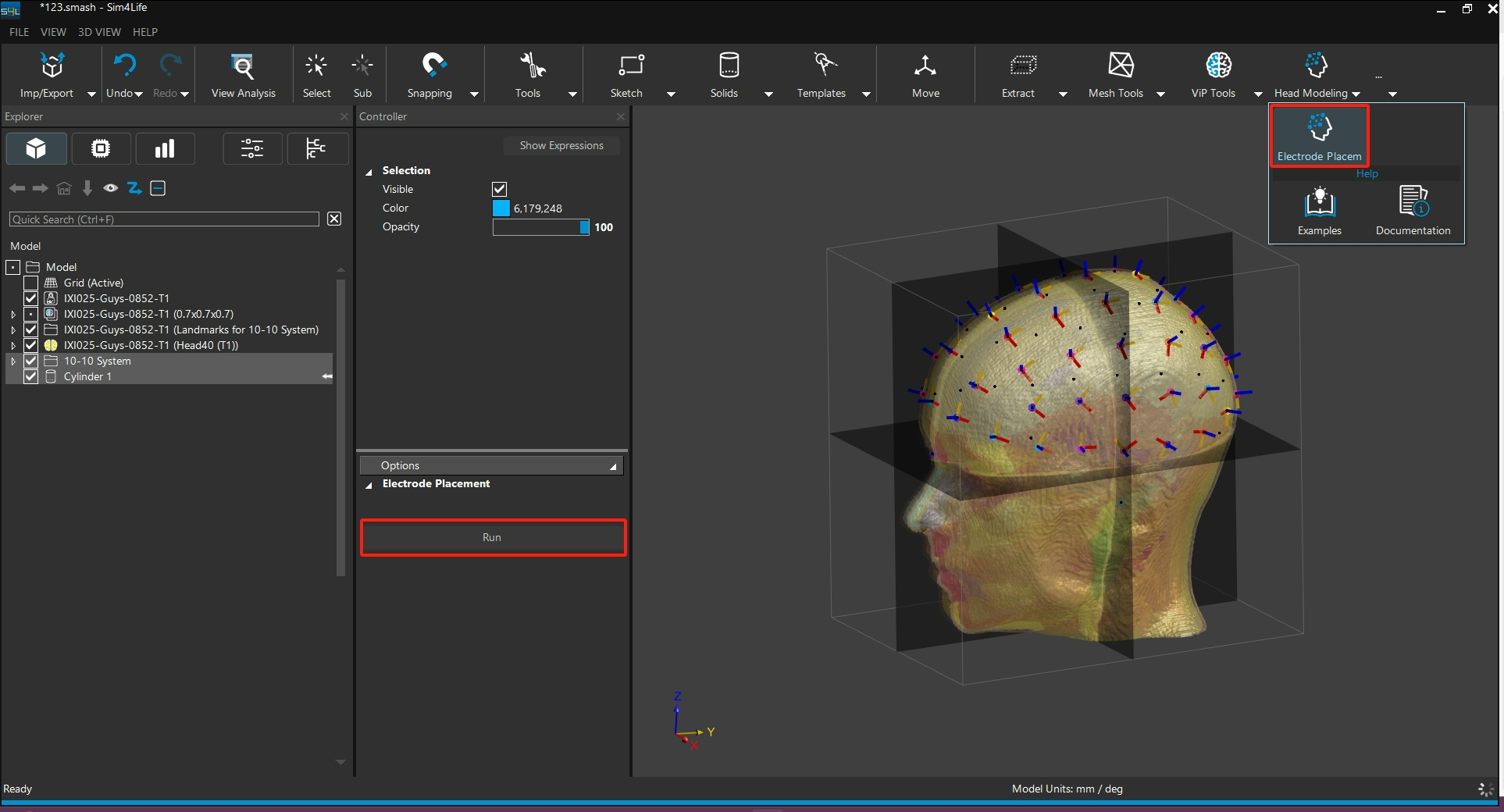

10. 繪製一個置於原點的圓柱電極(Radius: 4mm, Height: 1mm)，同時選取 10-10 System 與電極後，在上方工具列點選 Head Modeling > Electrode Placement

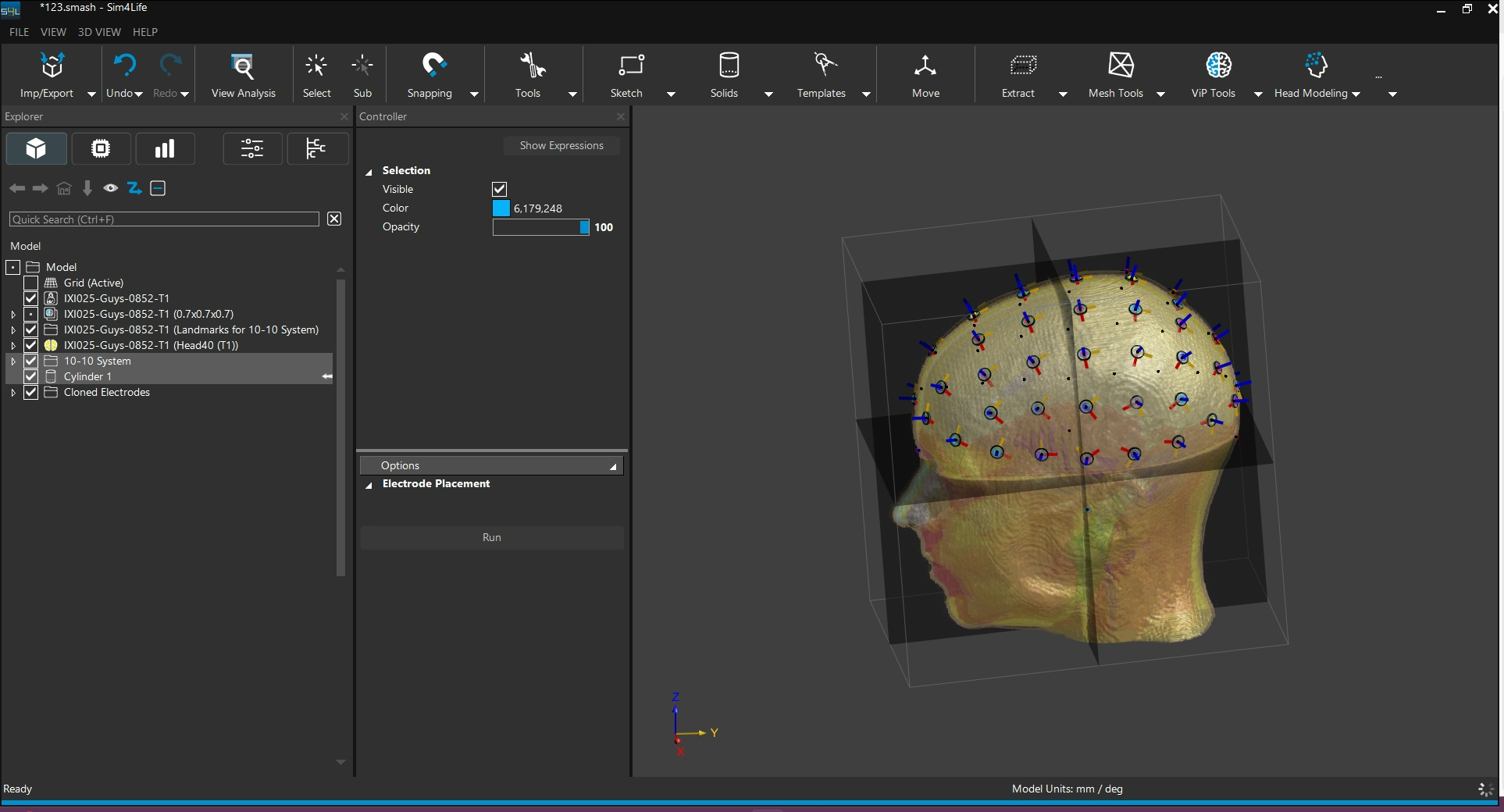

11. Options 視窗點選 Run，在 10-10 坐標系統上建立電極組
