將 Iso Surface Viewer 中的等值曲面轉換為可用模型

將 Iso Surface Viewer 中的等值曲面轉換為可用模型

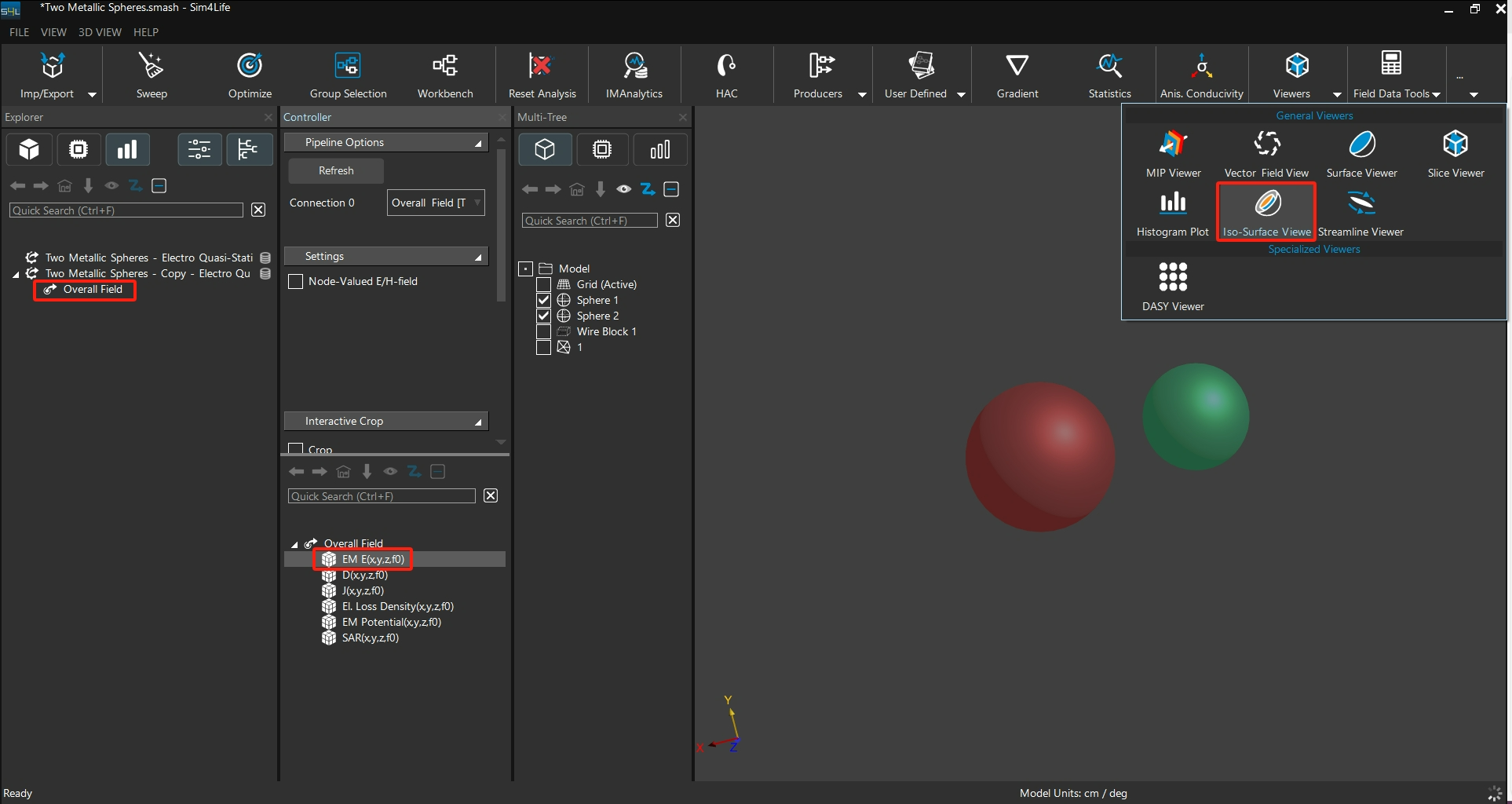

1. 完成模擬並提取場結果





在 Analysis 中選擇所需的場結果( 如 EM E-field ) ,從上方Viewer中點選 Iso-Surface Viewer

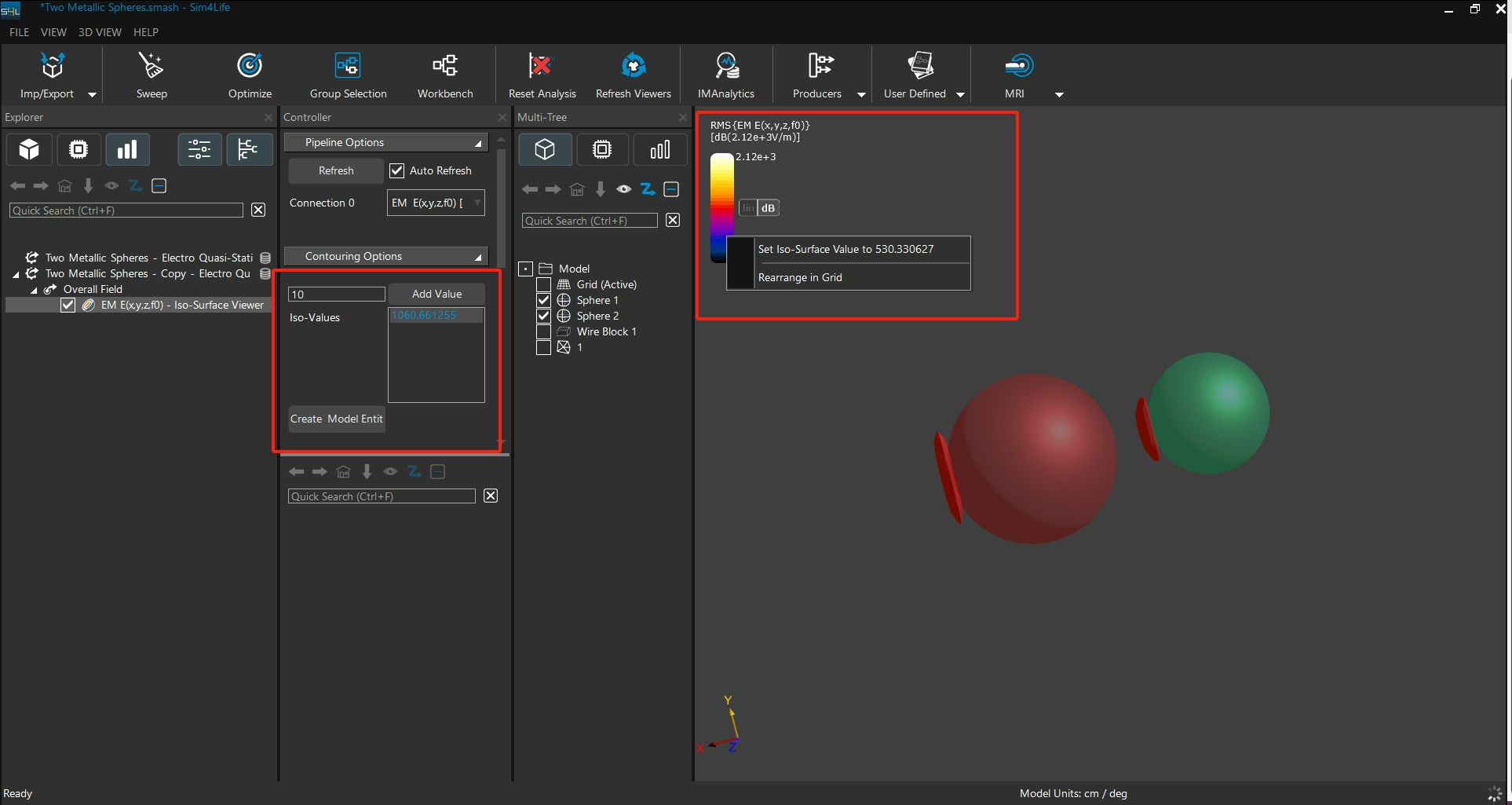

2. 選擇要的數值





在中間的 Controllar 介面中,輸入要產生的曲面數值,也可透過Color Bar 右鍵選擇  「 Set lso-Surface Value to... 」,其數值會自動加入Iso-Values

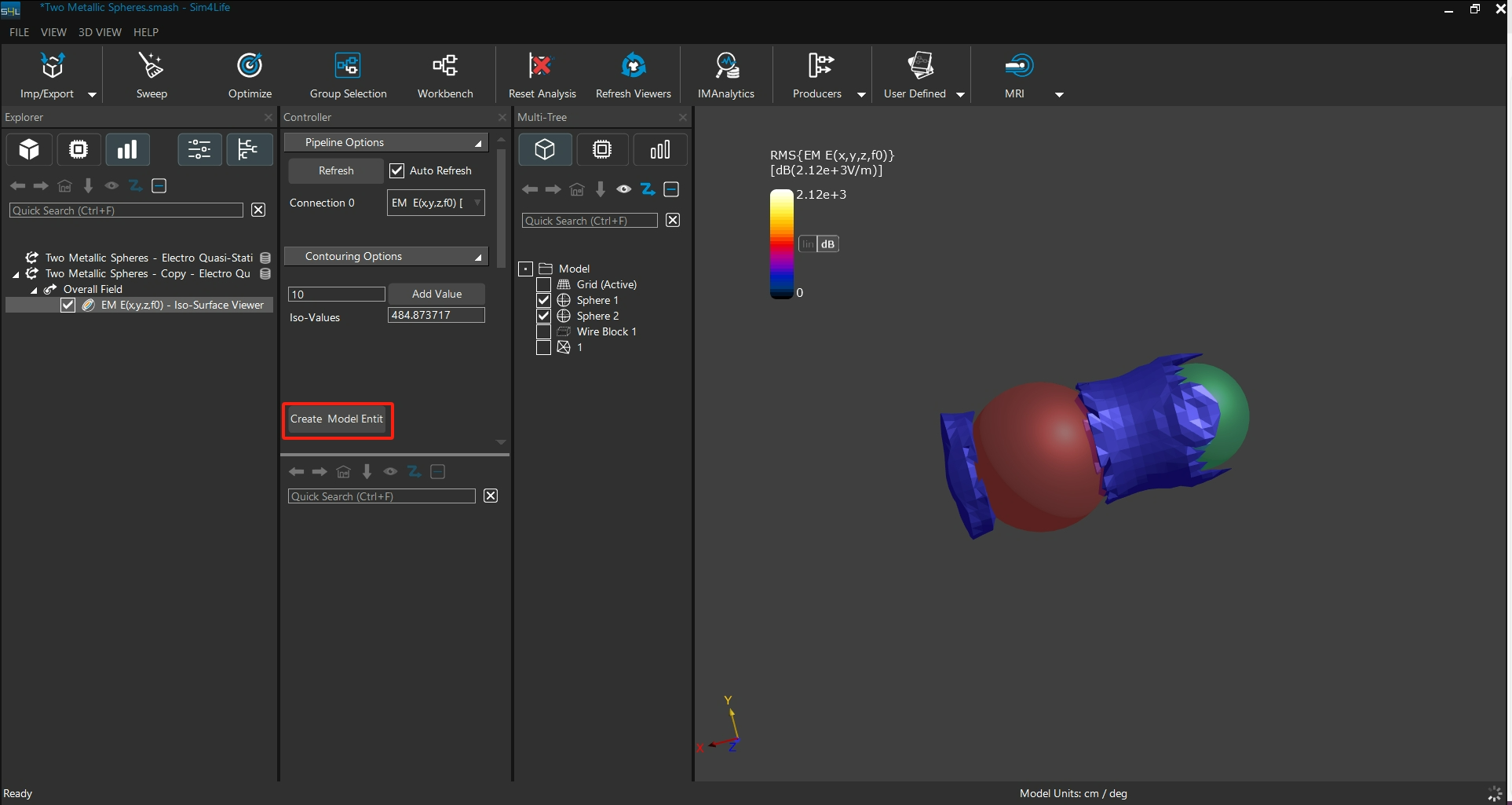

3. 產生等值曲面





在中間的 Controllar 介面中點選Create Model Entity,系統會自動將目前顯示的等值曲面生成模型

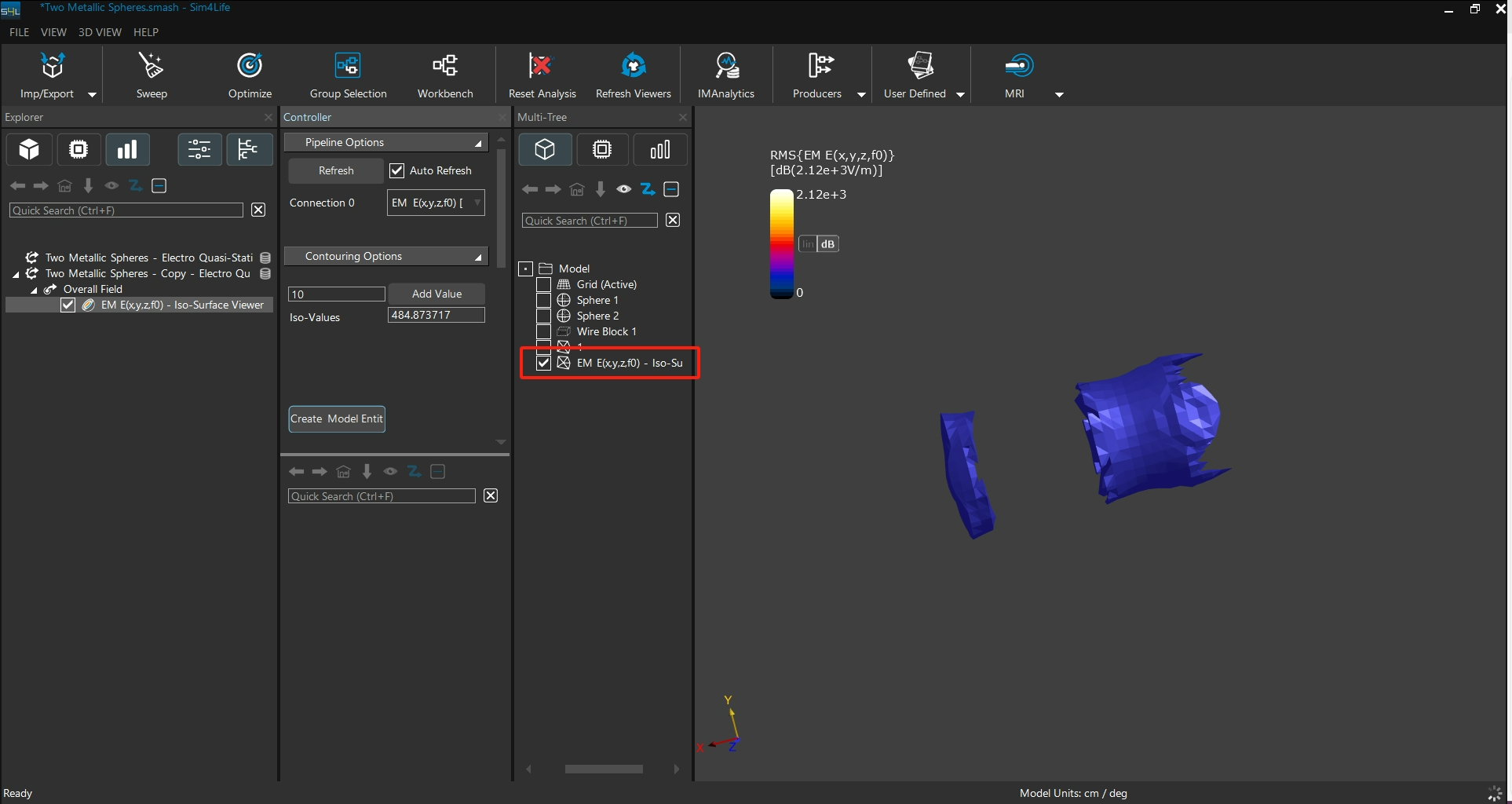

4. 生成模型





當模型出現在 Multi-Tree 的 Model 區塊中,即表示等值曲面已成功轉換為模型
