鳥籠線圈模擬B1結果分析

鳥籠線圈模擬B1結果分析

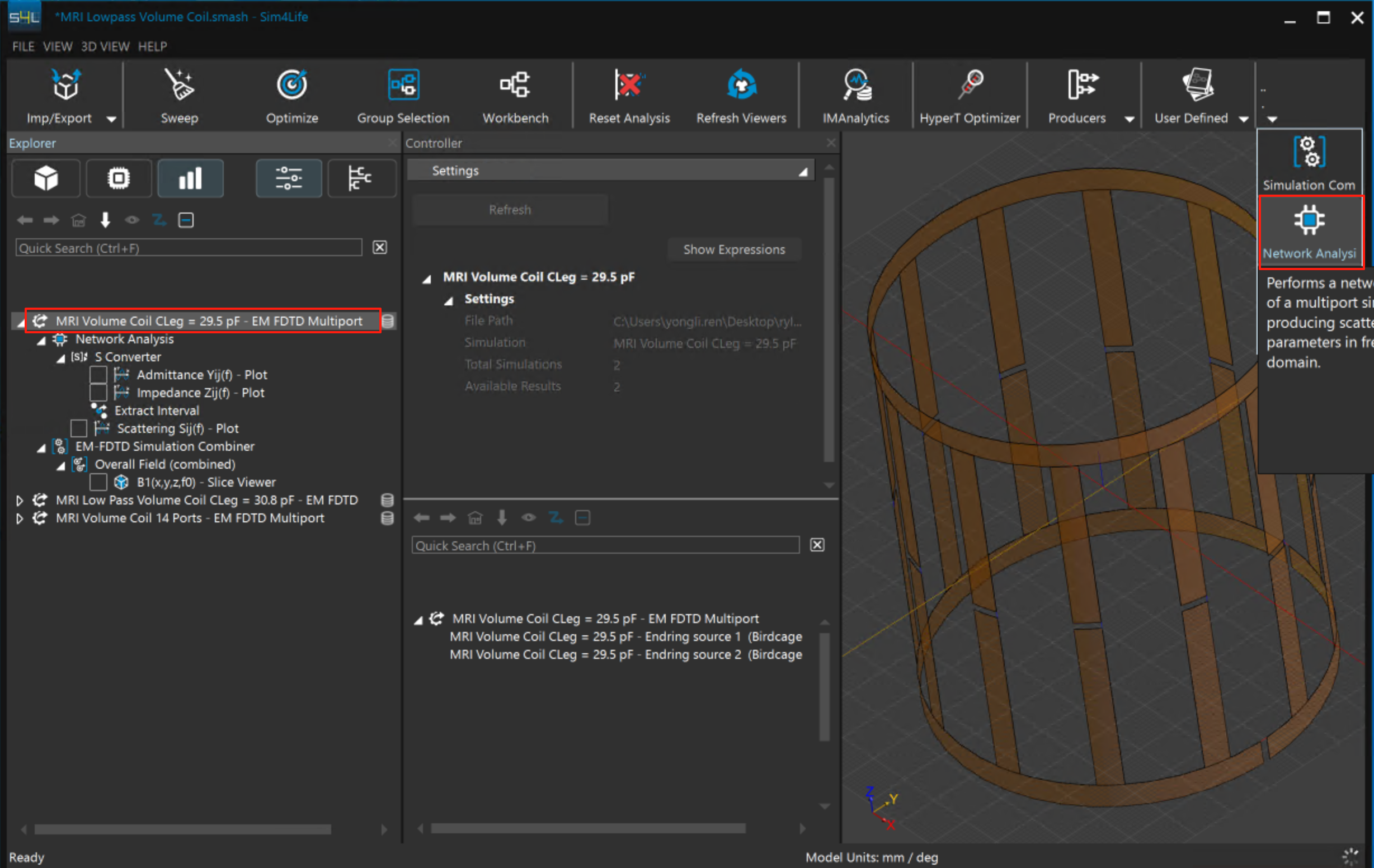

1.     選擇模擬結果MRI Volume Coil CLeg = 29.5 pF,選項卡中選擇Network Analysis

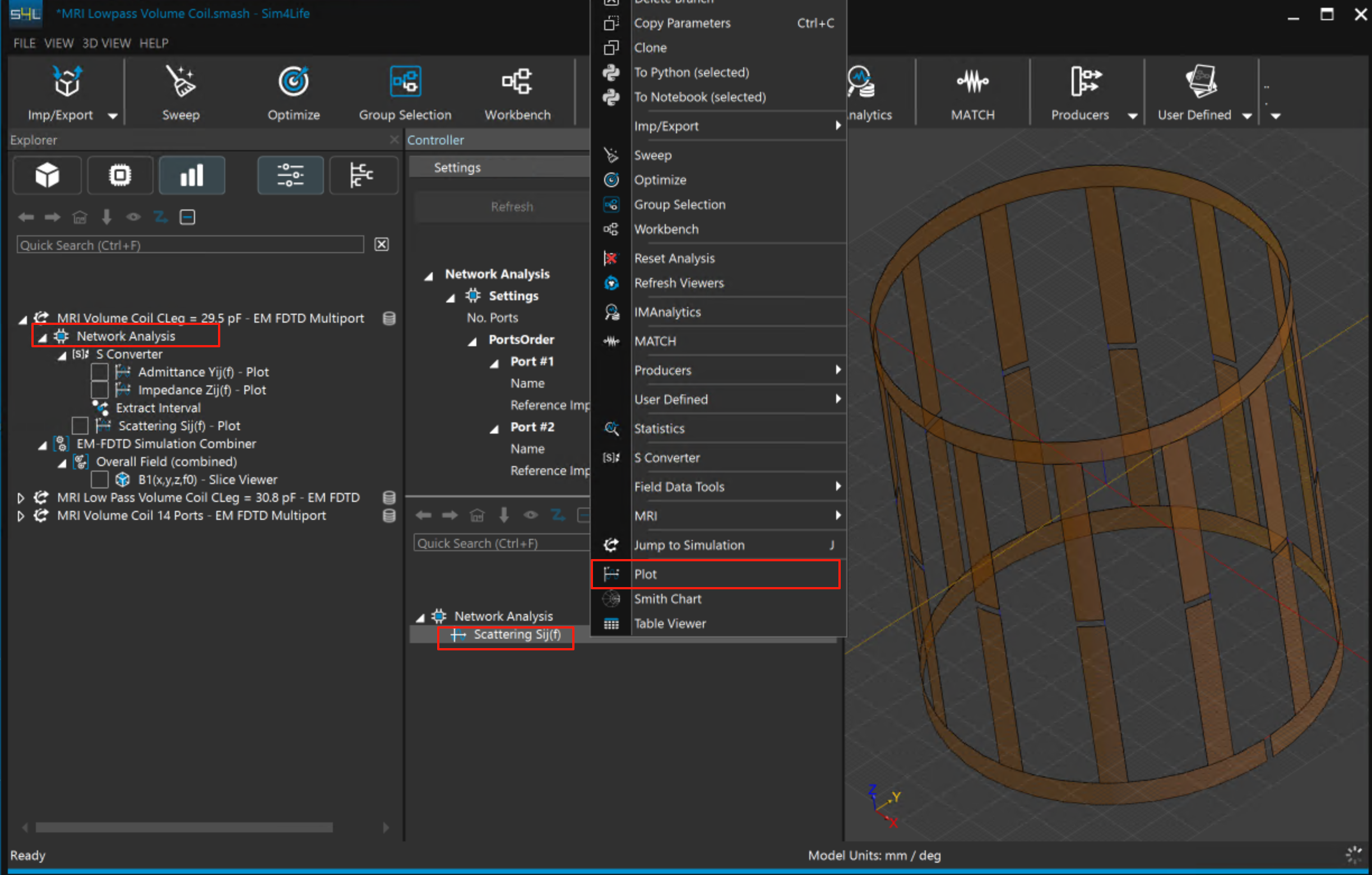

2.     選擇Network Analysis—>Scattering Sij(t),右鍵選擇Plot

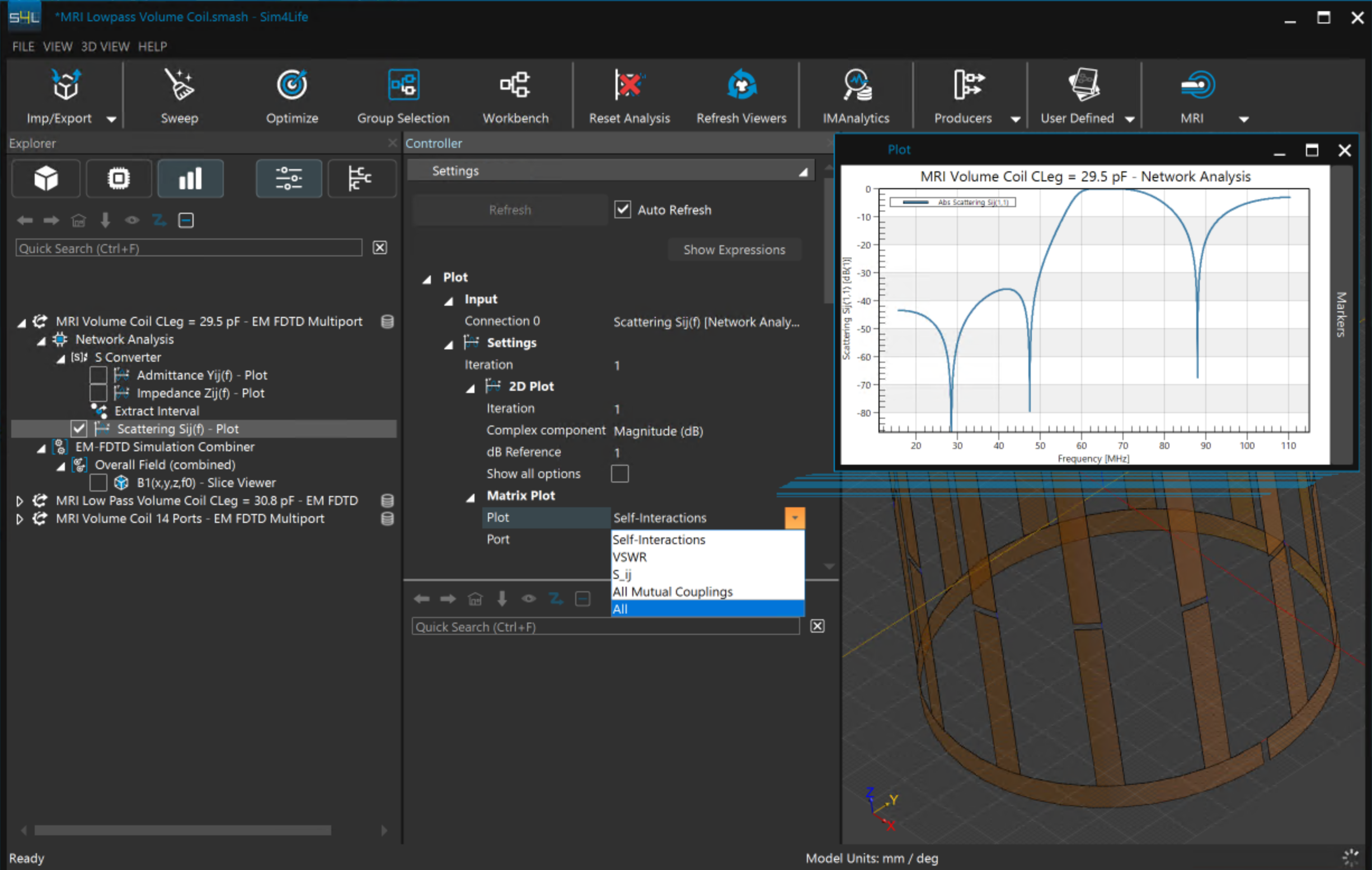

3.     可以看到埠1的反射係數S11,在Matrix Plot視窗,Plot選擇All可以看到所有的S參數,包括S11,S12,S21,S22

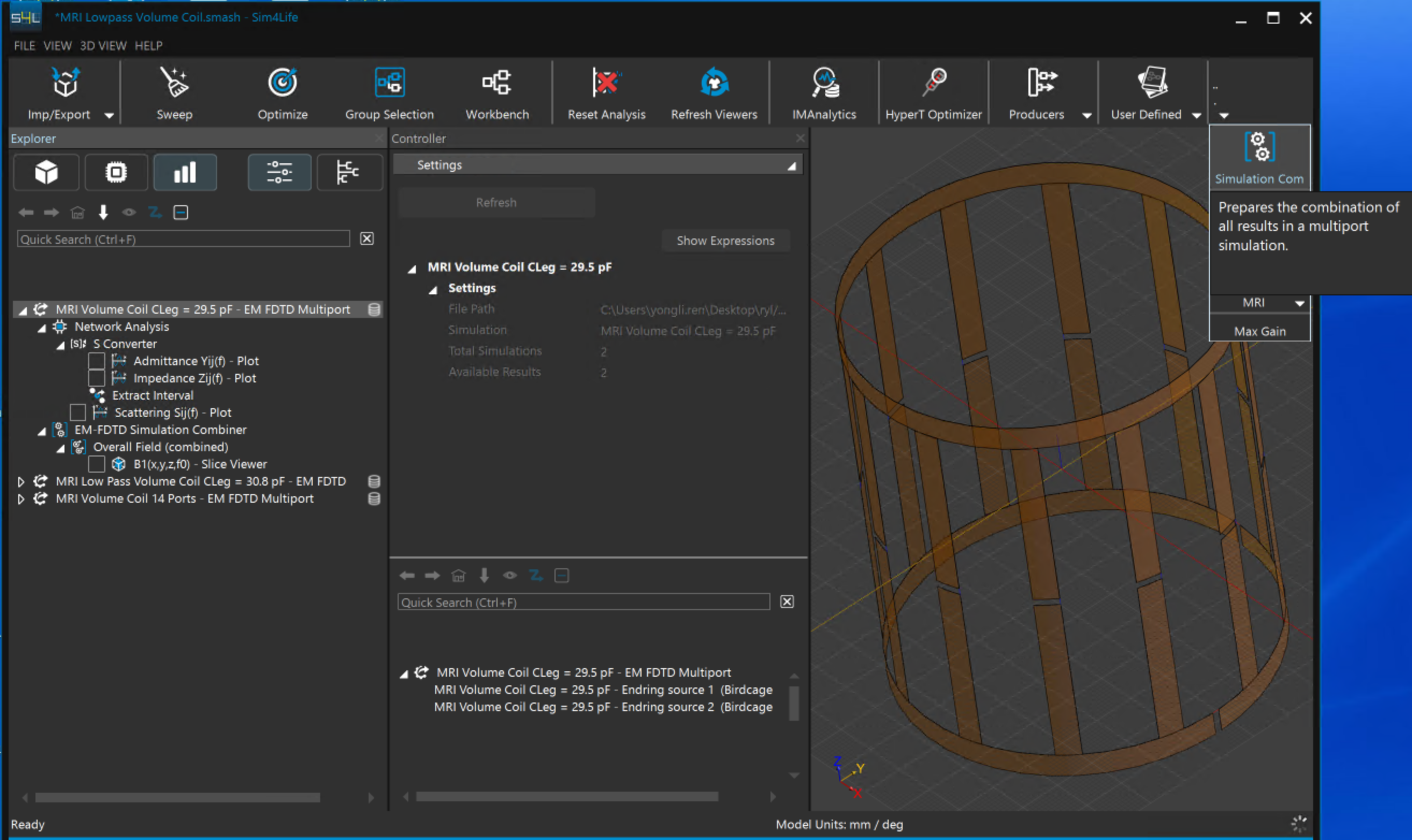

4.     點擊模擬結果檔MRI Volume Coil CLeg = 29.5 pF,選擇Simulation combiner

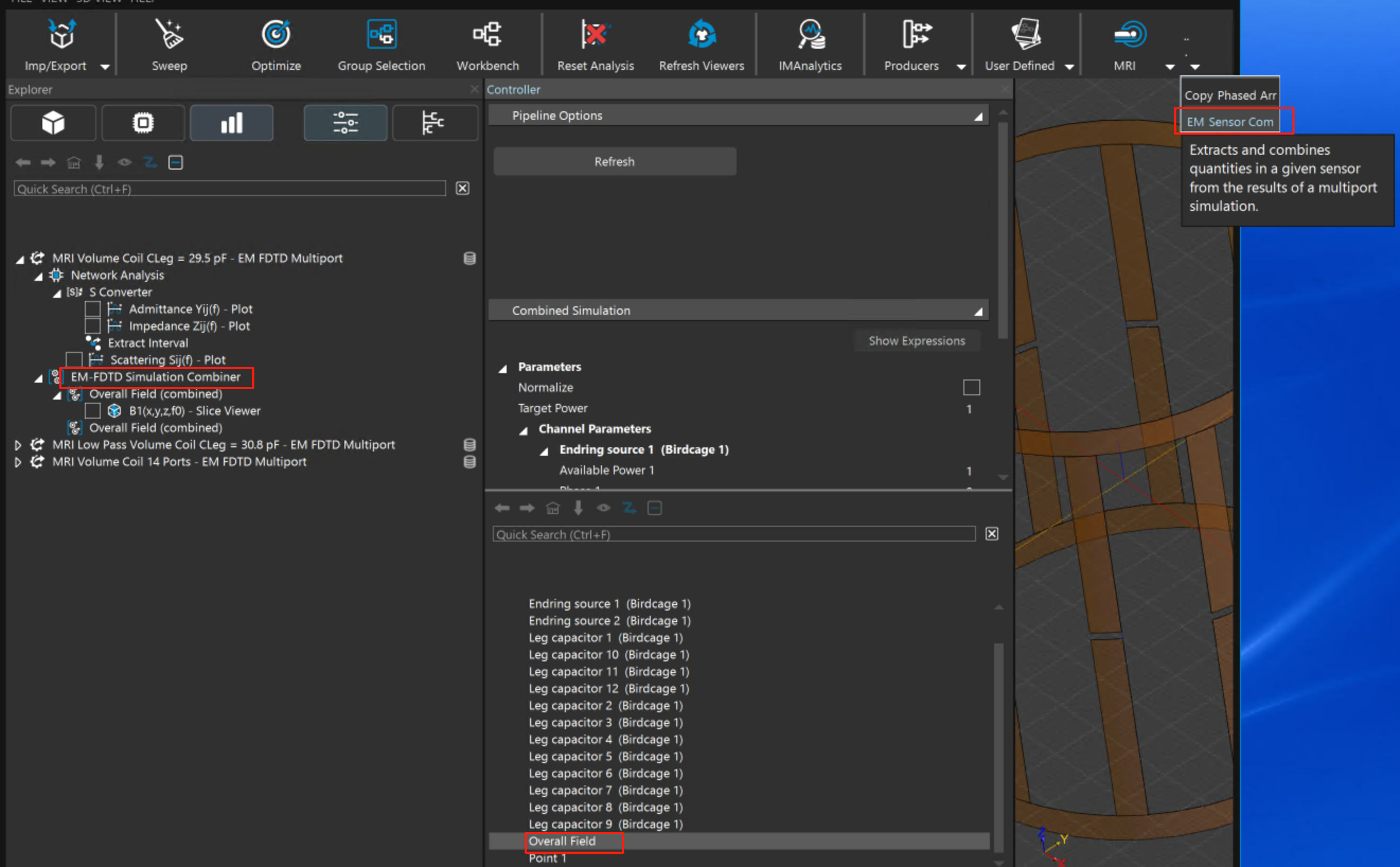

5.     選擇EM FDTD Simulation CombineràOverall Field->EM Sensor Combiner

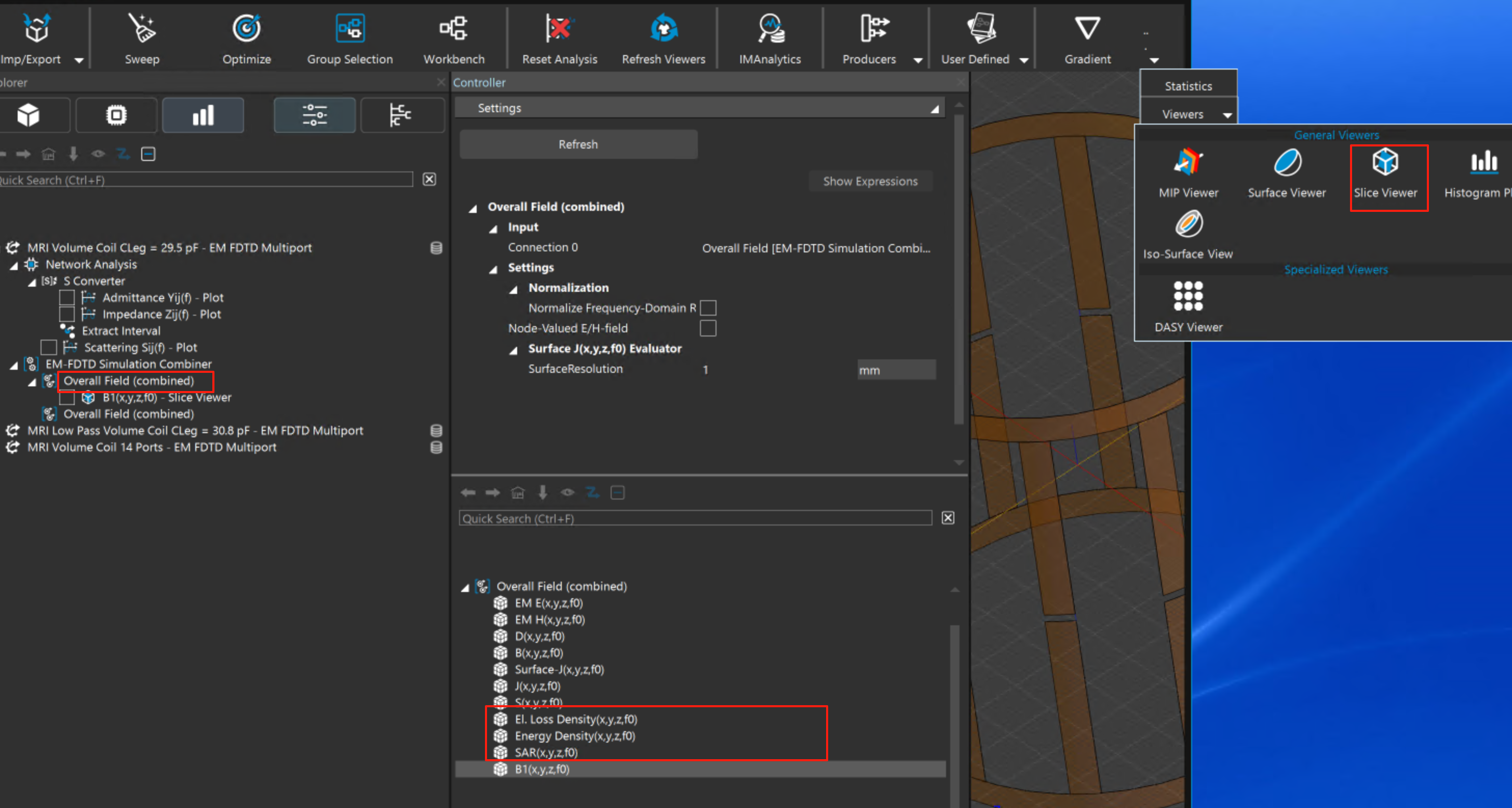

6.選擇Overall Field(combined)àB1(x,y,z,f0)àViewersàSlice Viewer

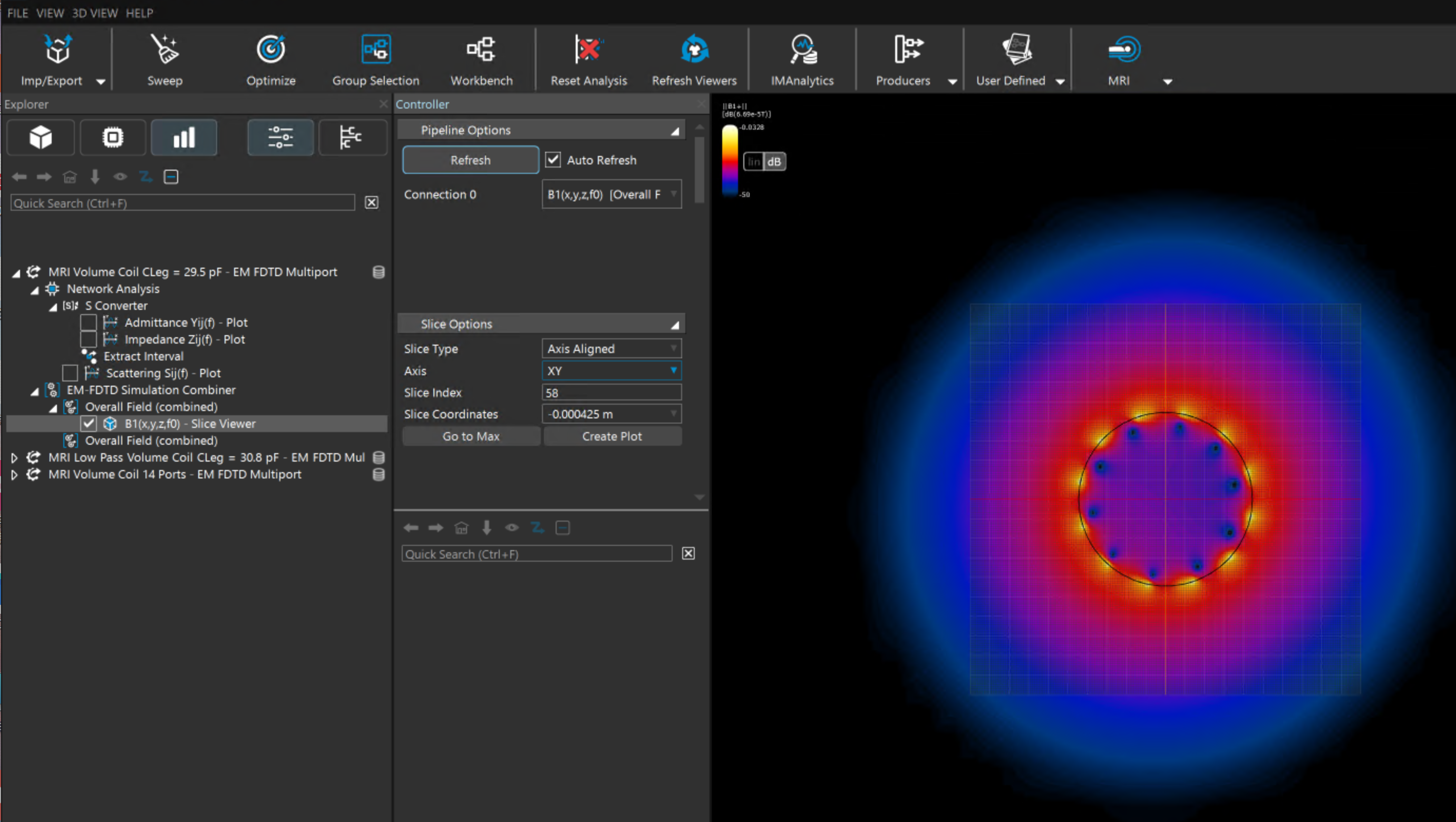

7.如圖所示,可以看到xy面B1場的場強分佈圖
