提取VIP模型區塊

提取VIP模型區塊

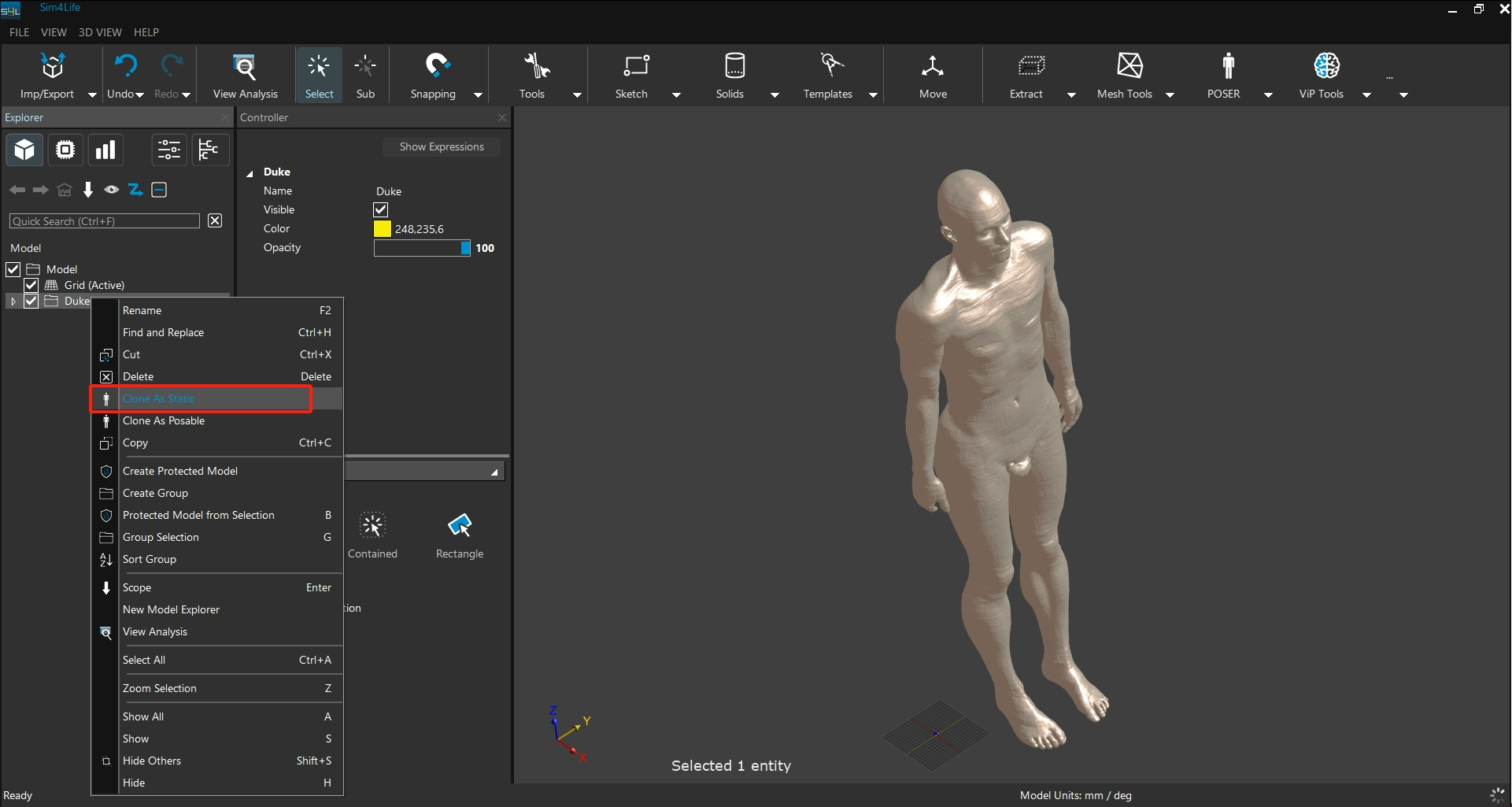

1.將 ViP 模型複製



只有複製出的VIP模型才能執行 Mesh 分割與 Boolean 操作

複製後再選取表層組織(例如 SAT、Muscle)進行後續處理

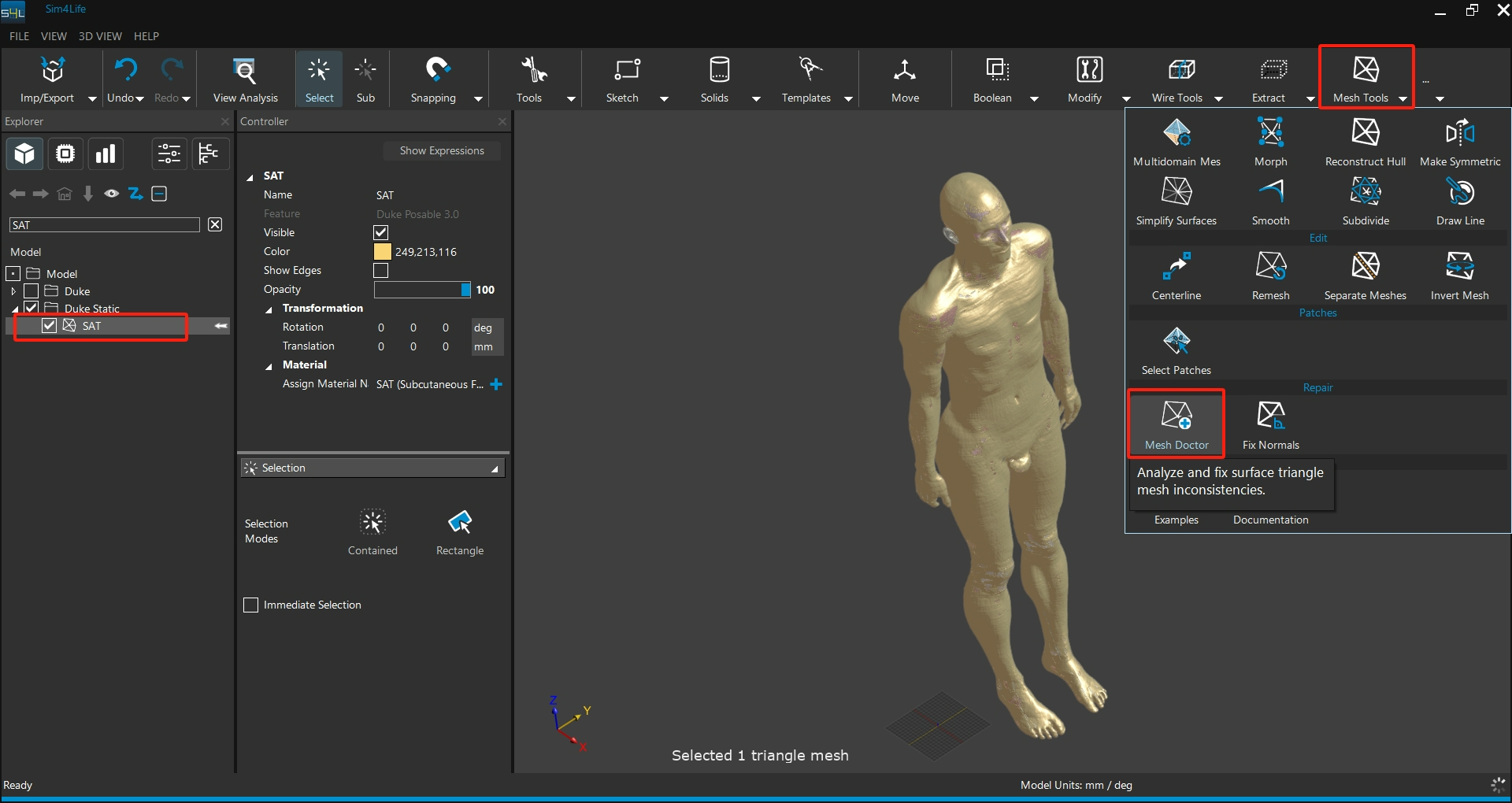

2.開啟 Mesh Doctor 工具



上方功能列:Mesh Tools → Mesh Doctor

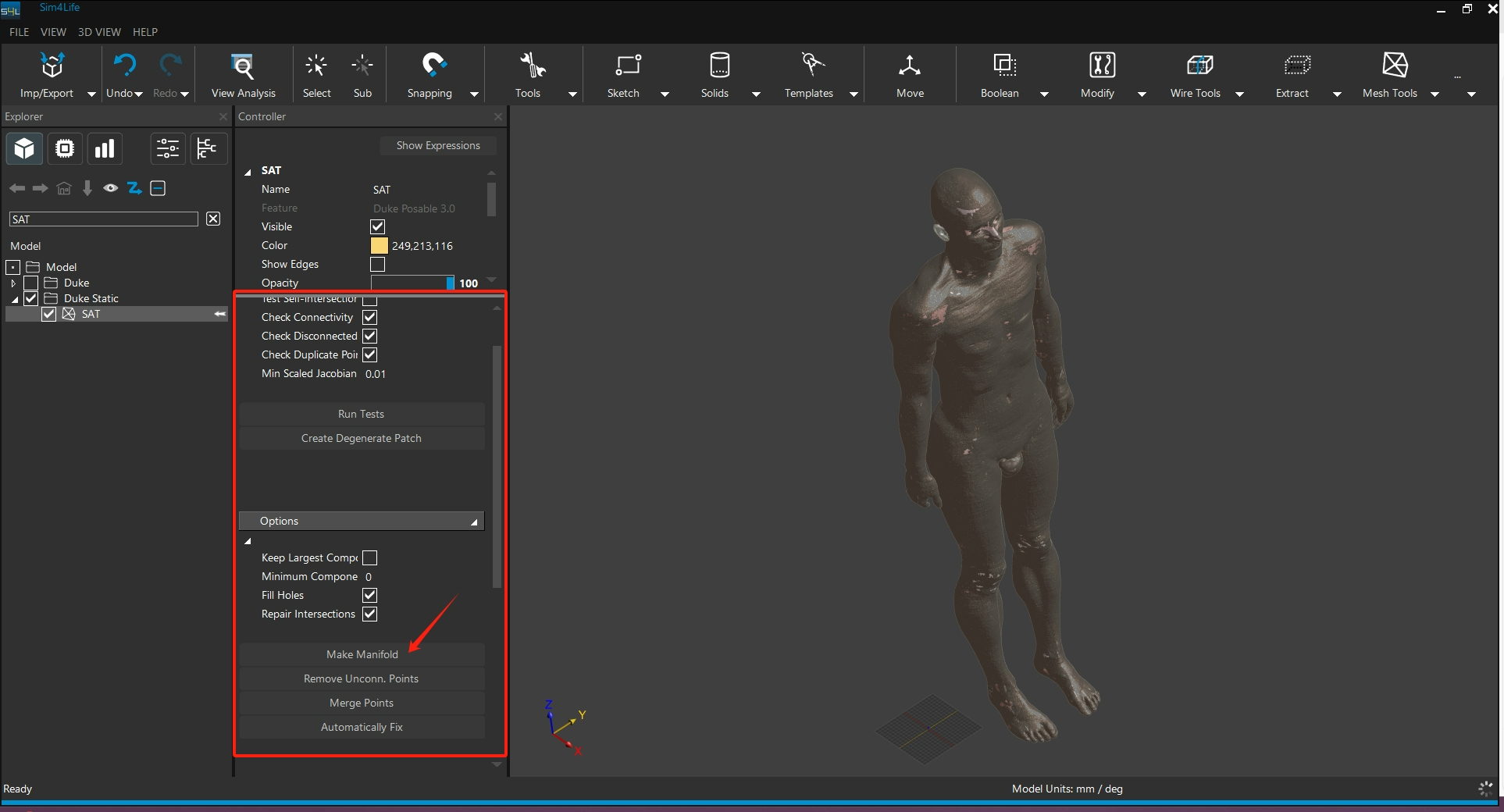

3. 按下「Make Manifold」按鈕



將選取的組織轉為封閉可剪裁的流形格式

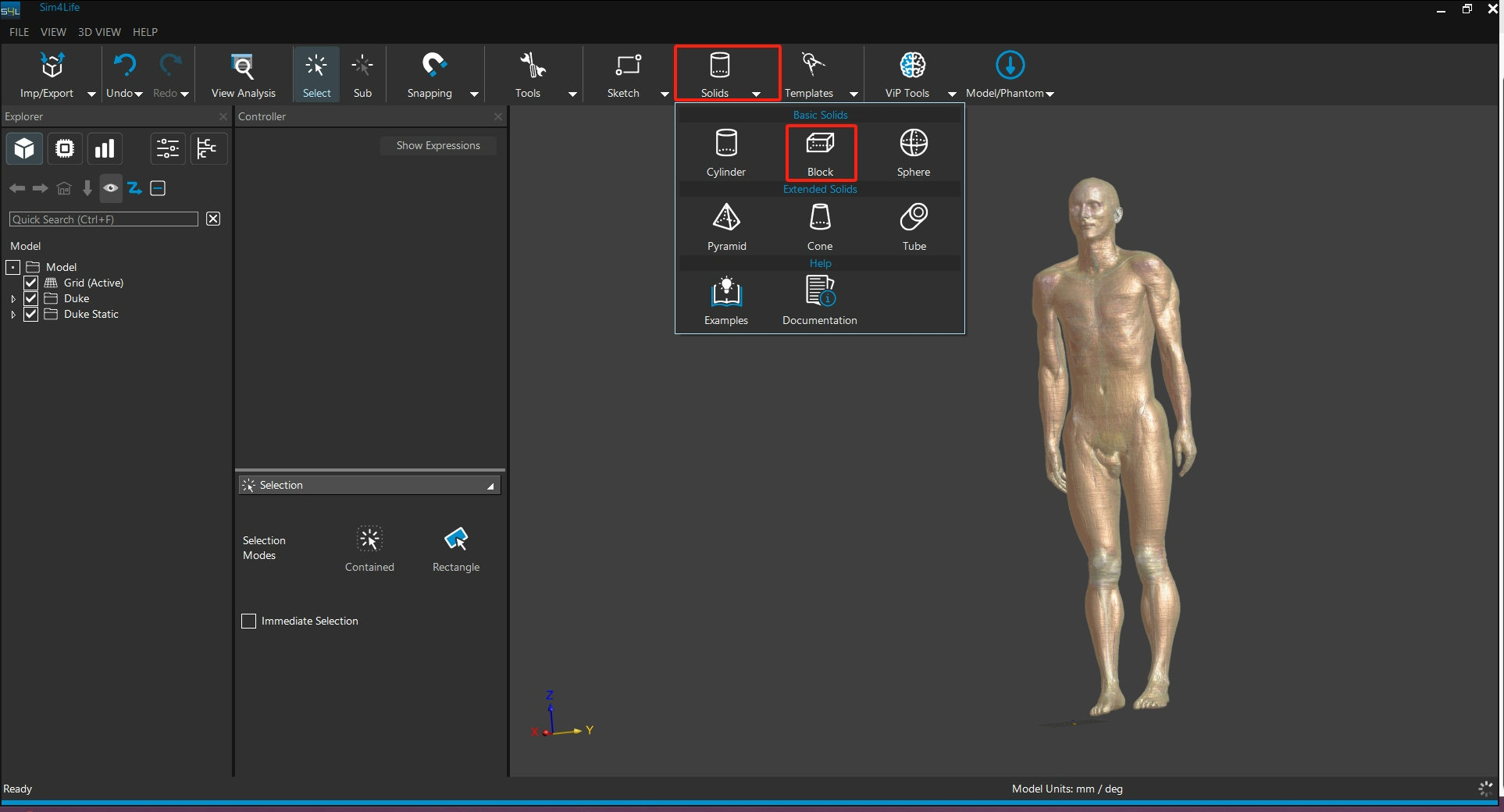

4. 建立裁減區域



在模型中畫一個立方體(或自定形狀),覆蓋欲保留的區域

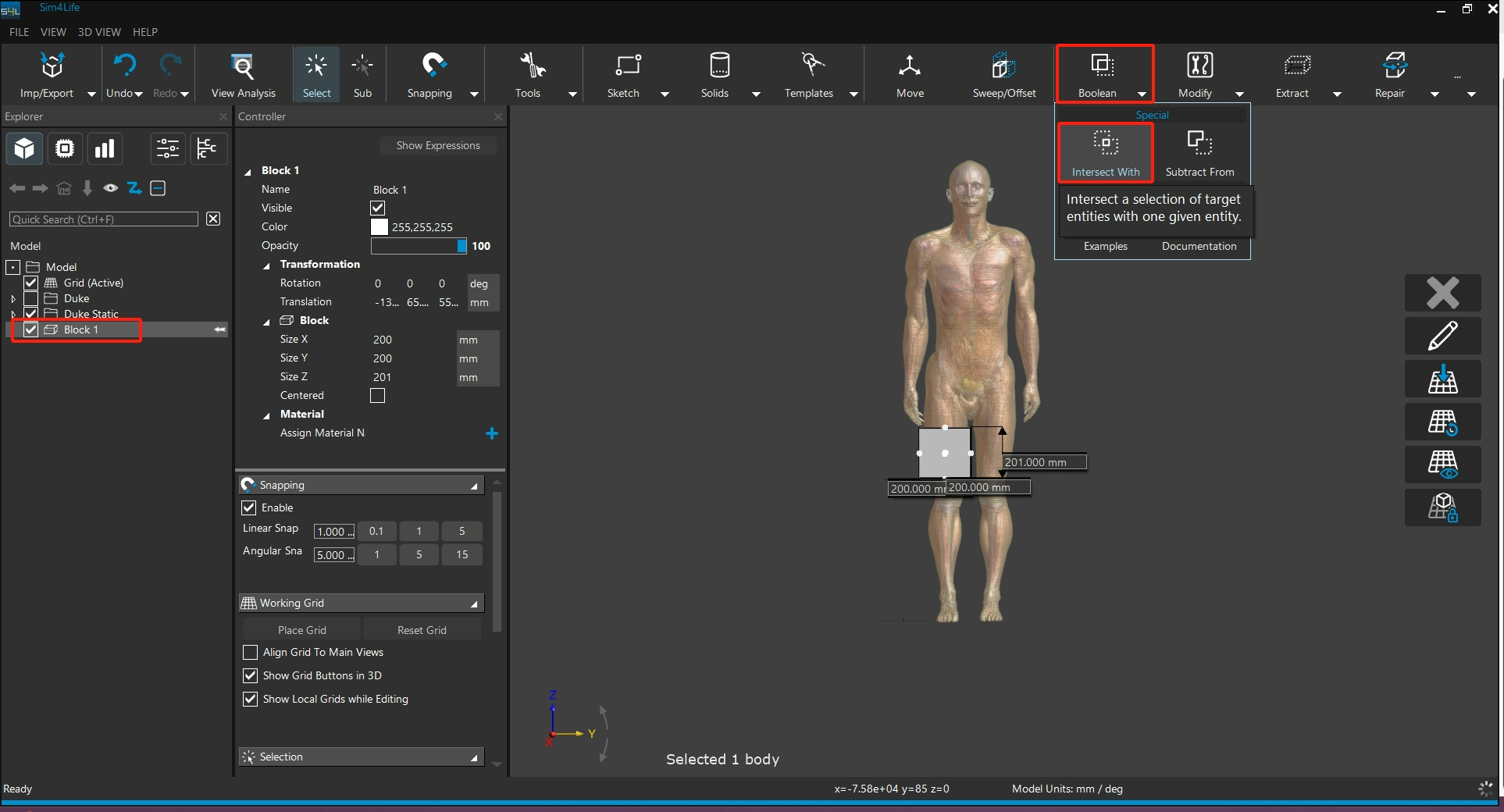

5. 啟動 Boolean 運算工具



選取剛畫好的模型,在上方 Boolean → Intersect With

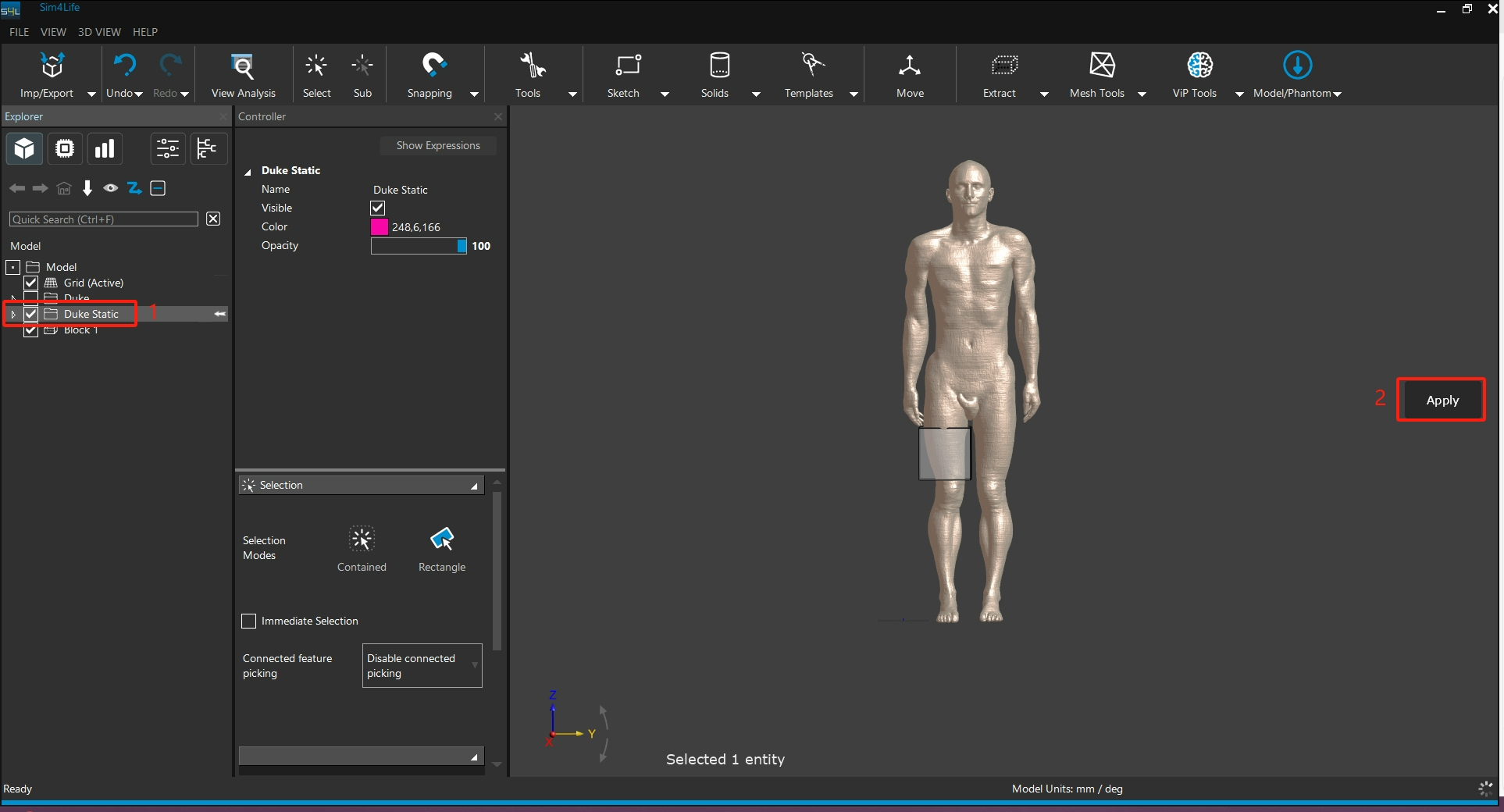

6.指定相交對象



在Explorer的Model視窗中選擇欲相交的對象模型

點選「Apply」執行

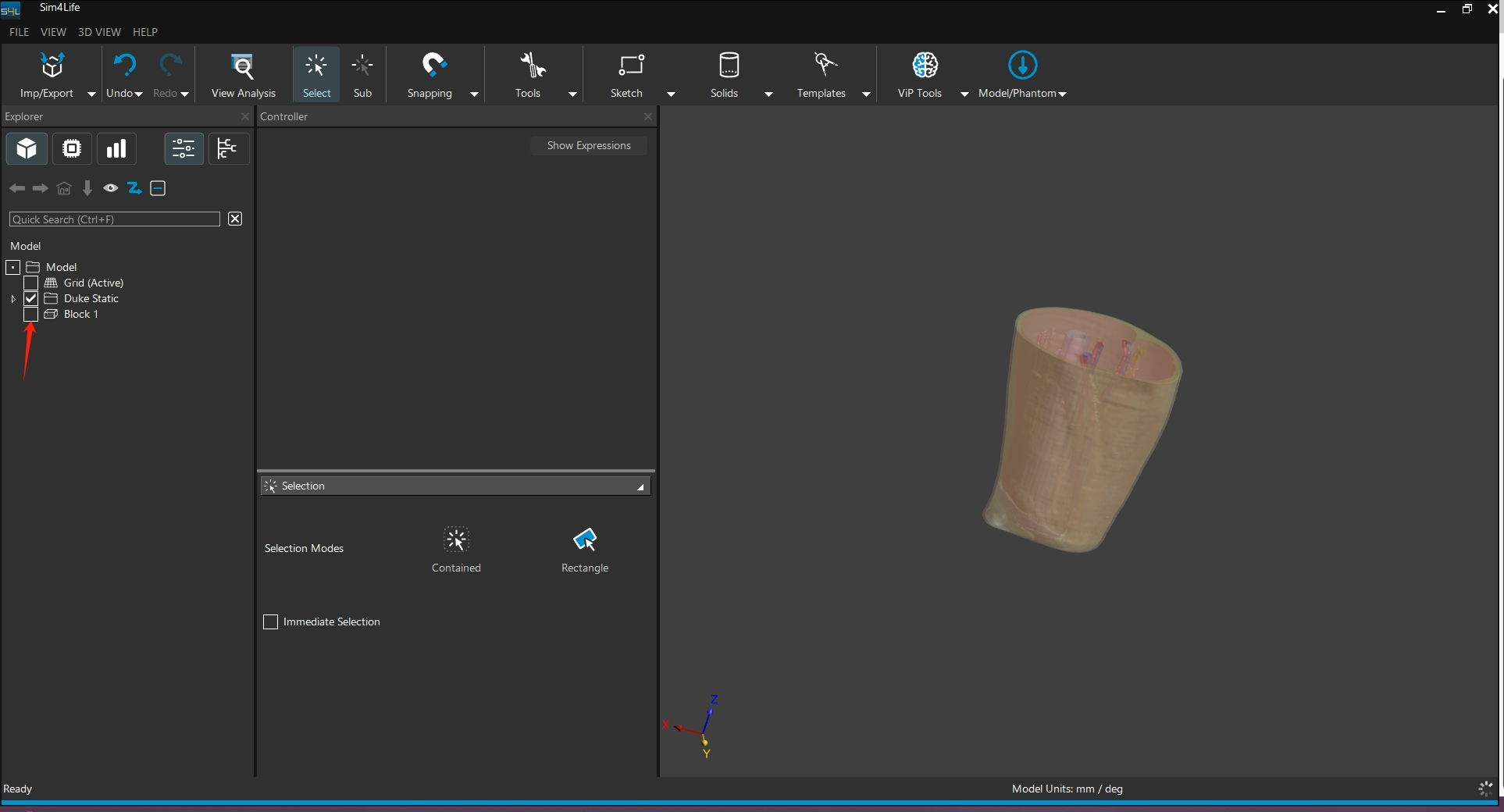

將立方體模型取消勾選

將只保留與該方塊重疊的組織區域,其他非重疊部分會被移除
