學習中心基礎課程

指定區域細化操作步驟

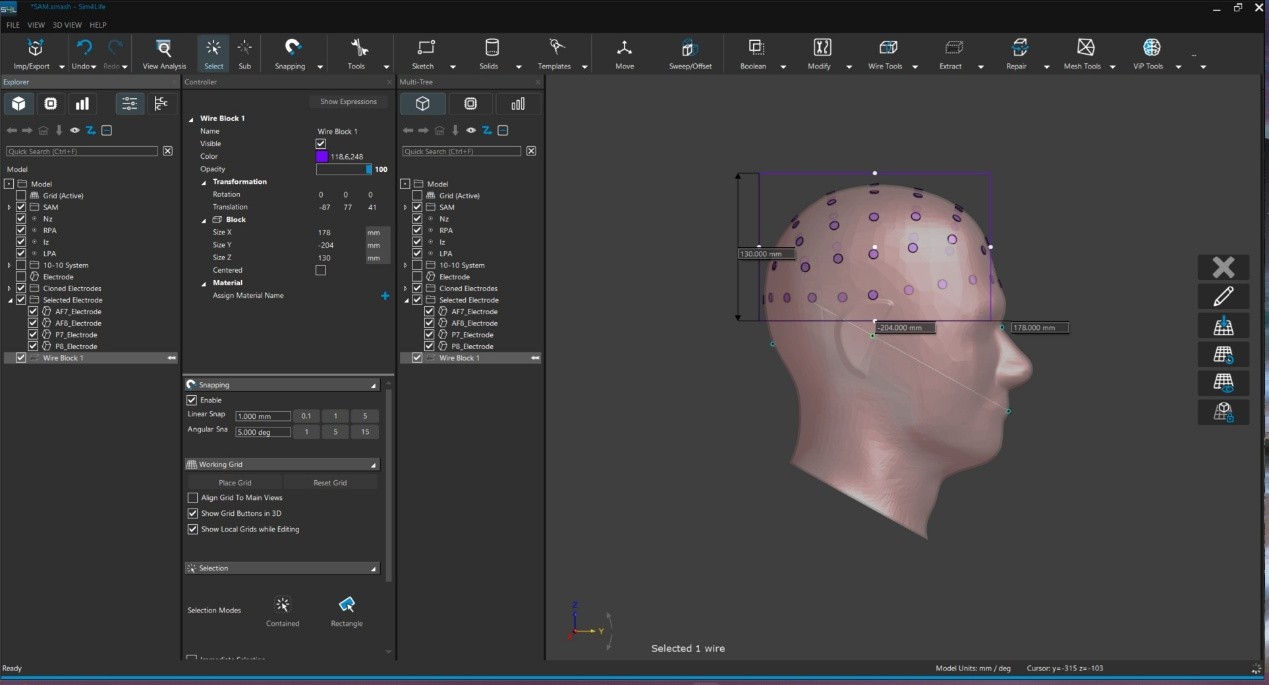

1.建立細化區域的幾何體：

在模型建立介面中，點選上方工具列的 Sketch > Wire Block，以框選方式繪製出您希望進行細化的區域。

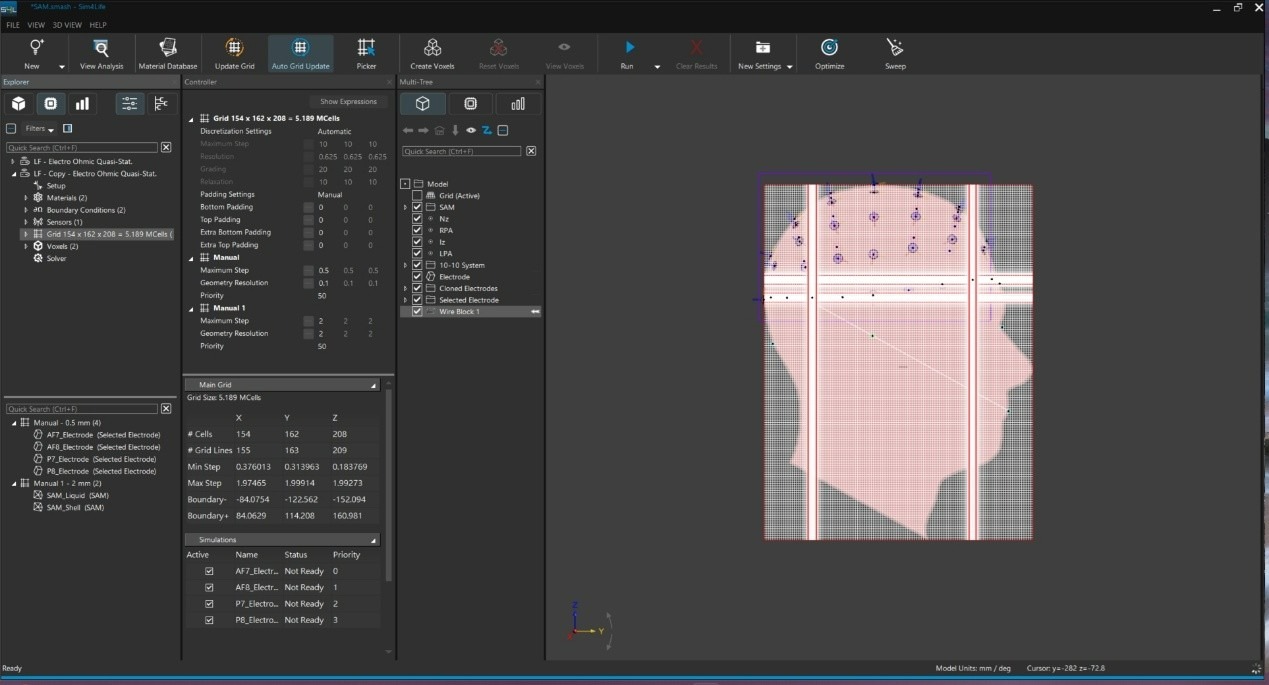

2.新增細化區塊至格點設定：

切換至模擬設定介面選擇 Grid ，原本會將整個模型加入 Grid 中，但此處僅需將剛剛建立的 Wire Block 加入 Grid 區塊，即可指定細化區域。

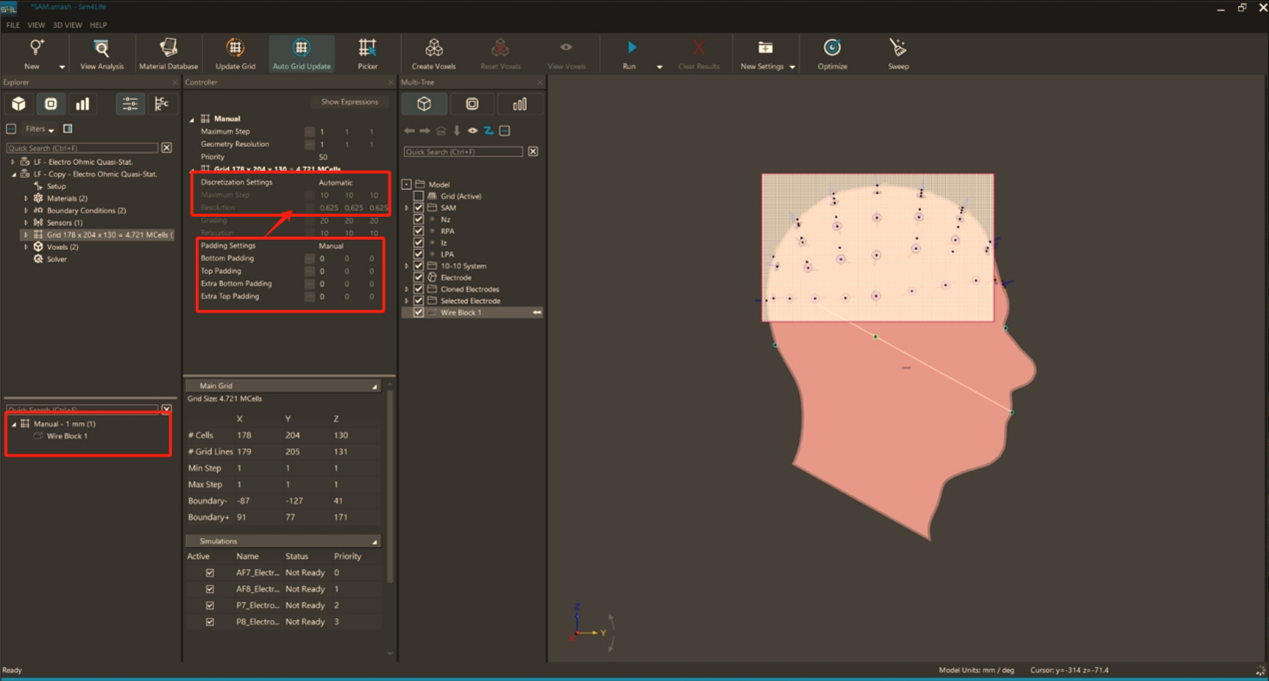

3.調整細化區域邊界範圍（Padding）：

若需擴大細化區域的邊界範圍，可在 Controller 子區塊中調整 Bottom Padding 和 Top Padding 參數，這兩個參數用來設定在細化區塊上下方額外延伸的區域大小。

這些 Padding 區域的網格粗細會依照其所對應 Grid 設定的粗細決定，不會沿用細化區塊的細網格設定
