使用 Unstructured 網格進行局部細化設定

建立好你的模型

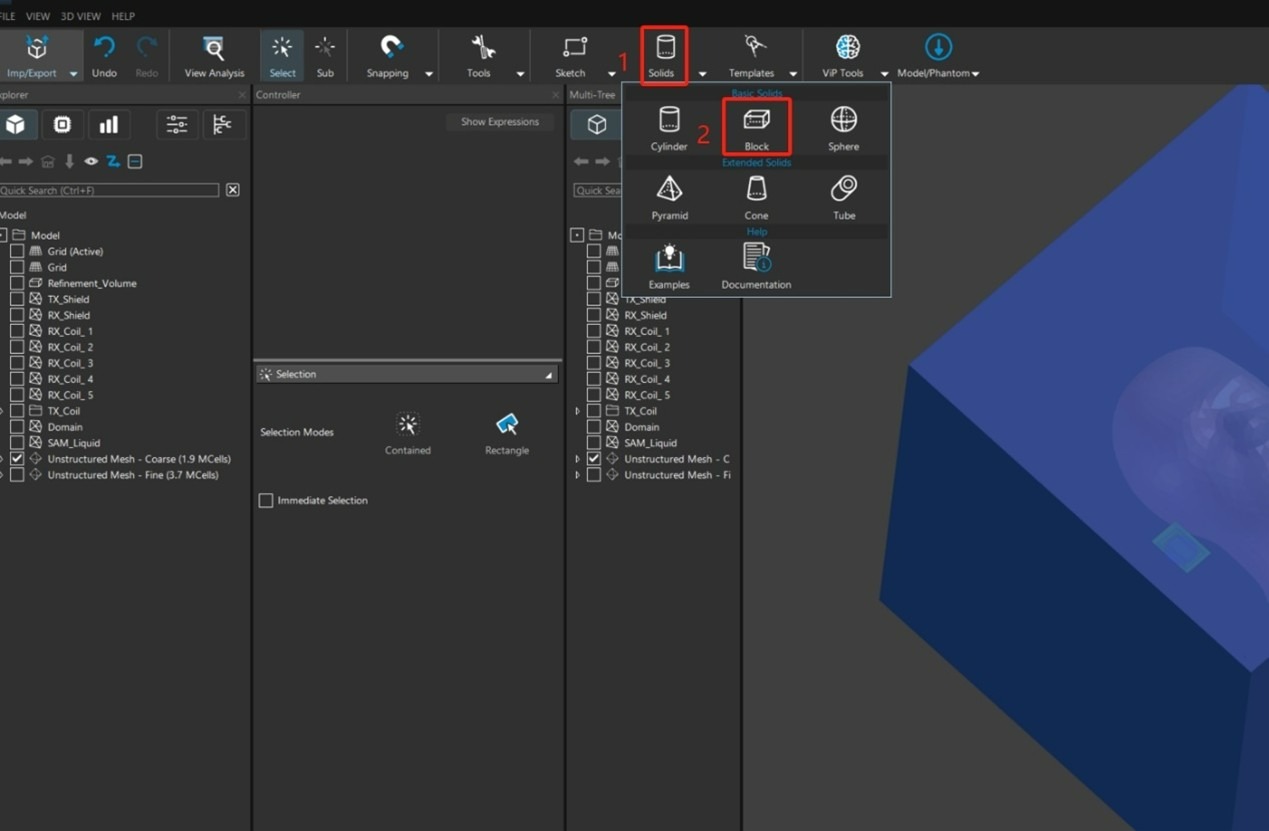

前往 Solids → Block：  使用 Block 把你要計算的區域框起來（這個會當作「Domain」計算區）

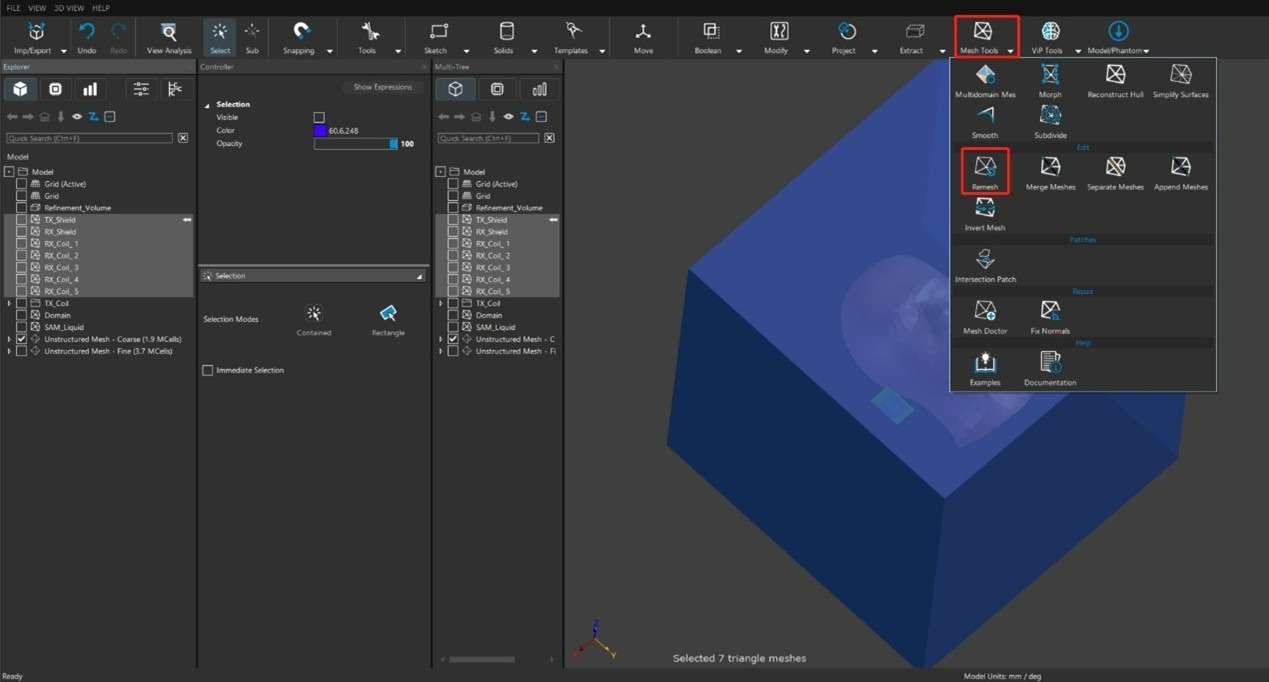

選取你要細緻的模型

點選右上角 Mesh Tools → To Mesh → Remesh

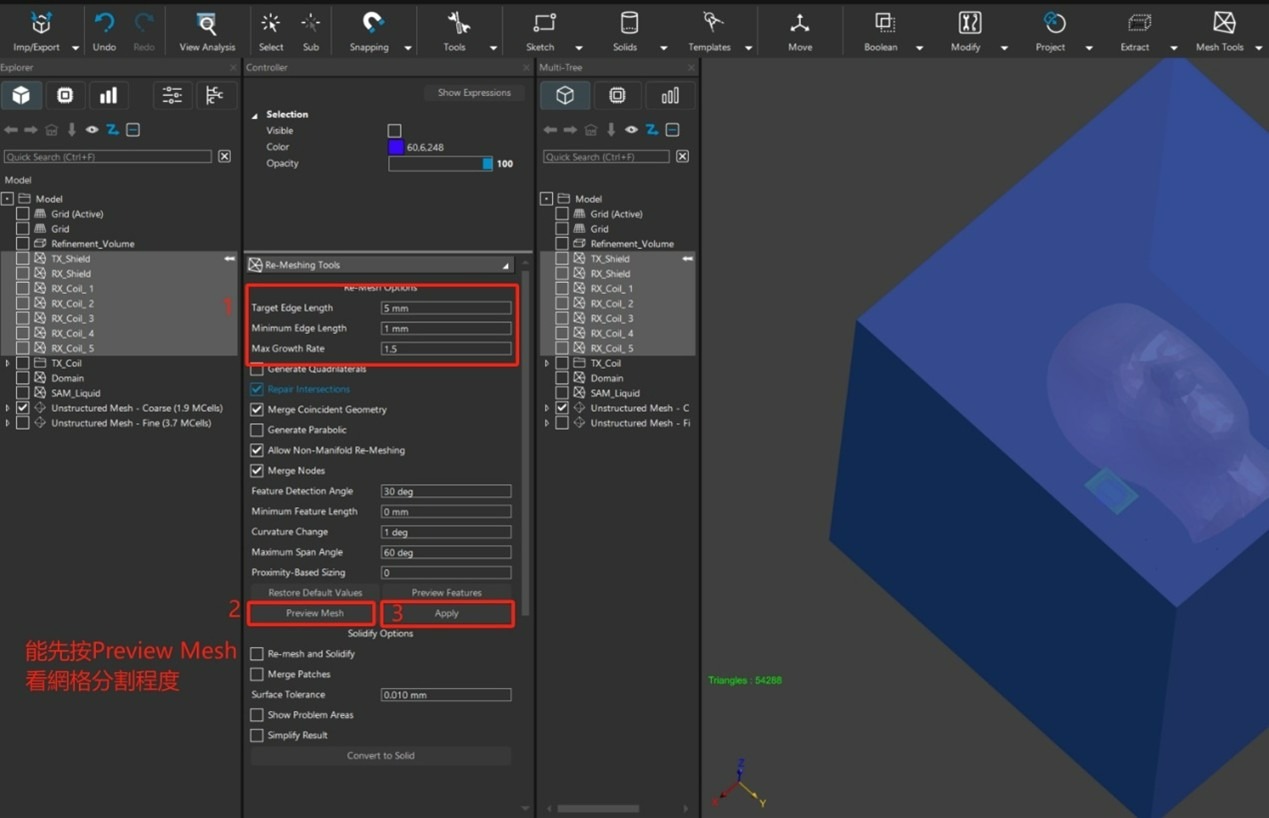

Target Edge Length ➔ 設為你想要的平均網格尺寸

Minimum Edge Length ➔ 設為最細的單元邊長

 Max Growth Rate ➔ 設為單元大小的增長率（細到粗之間的過渡）

設定好按下Apply

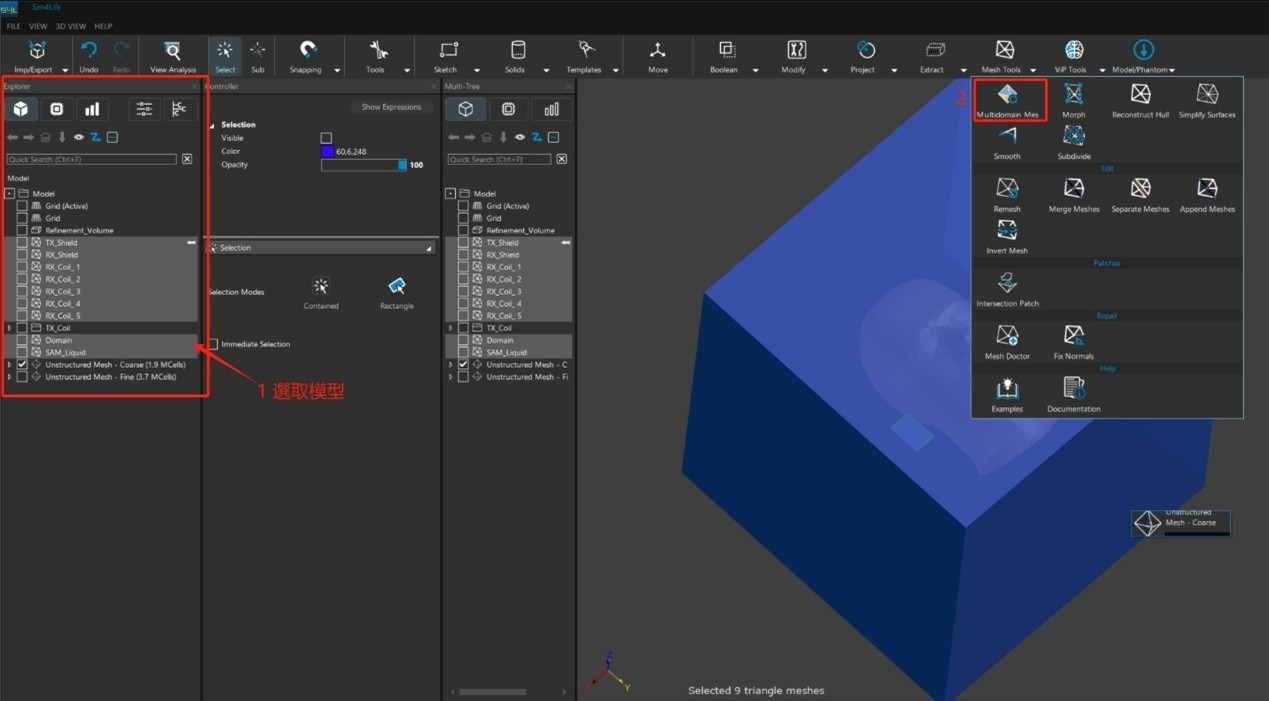

選取你的模型（含 Domain 區與其他幾何）

點選右上角 Mesh Tools → Multidomain Mesh

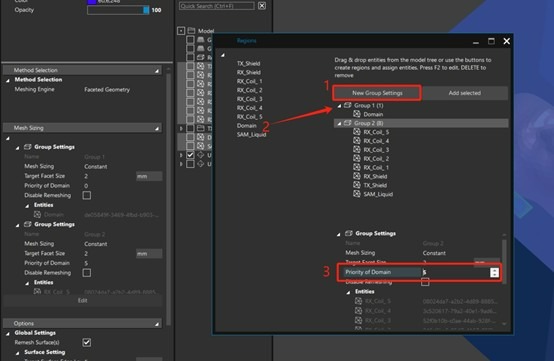

 在 Controller → Mesh sizing 中點選 Edit ➔ 跳出小視窗

 按 New Group Settings ，從左側拖曳你要細緻化的模型放進 Group，設定 Priority of domain

數字越大 ➔ 優先級越高，細緻設定不會被覆蓋

通常一般 Domain ➔ Priority 設為 0 即可

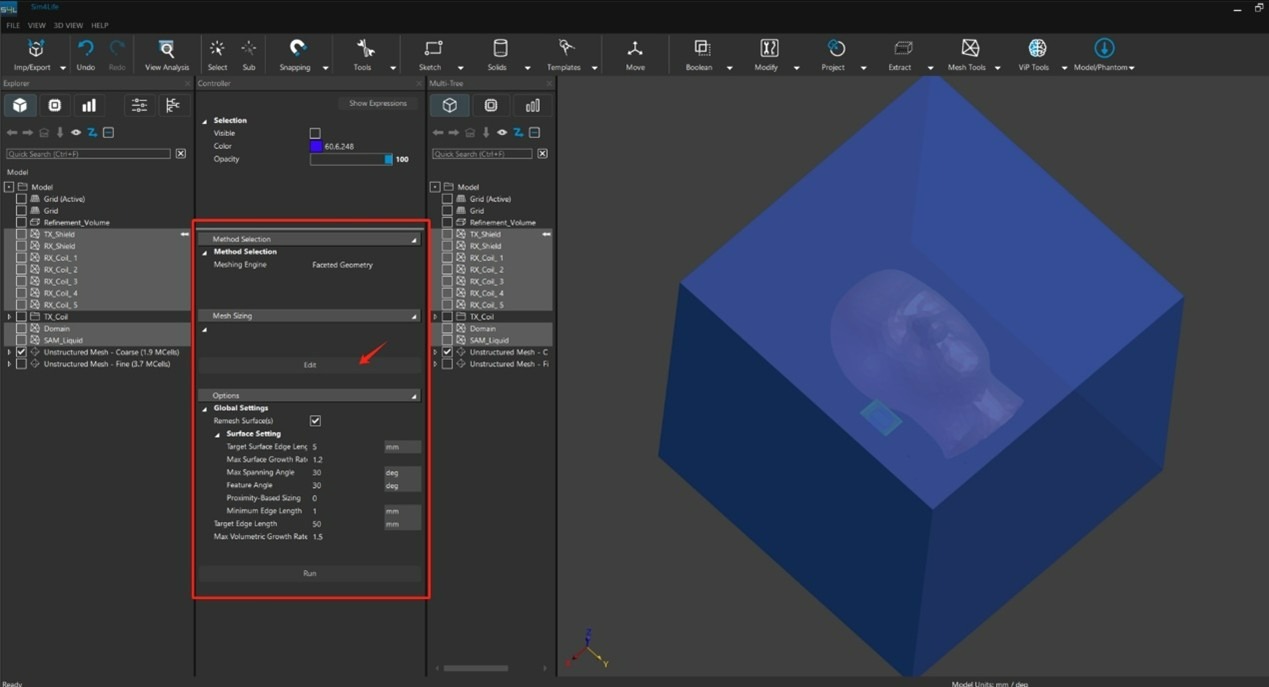

關閉小視窗，回到 Controller 主視窗

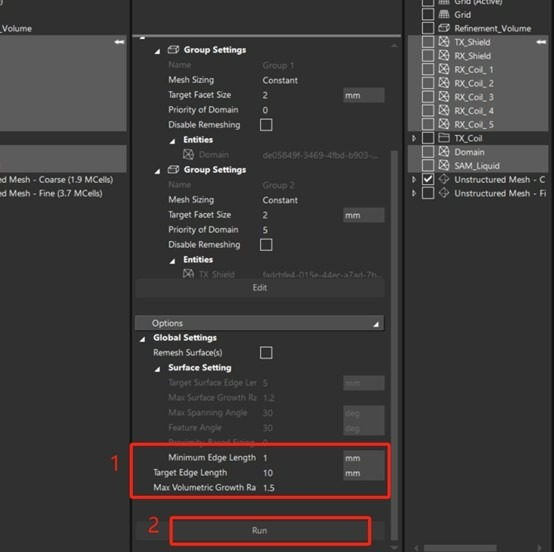

在 Controller → Options 中關閉 Remesh surface 選項

設定下方三個數值（這些數值會應用於未特別細緻化的模型)Target Edge Length、Minimum Edge Length、Max Growth Rate

按下 RUN ➔ 開始生成新的 Unstructured Mesh

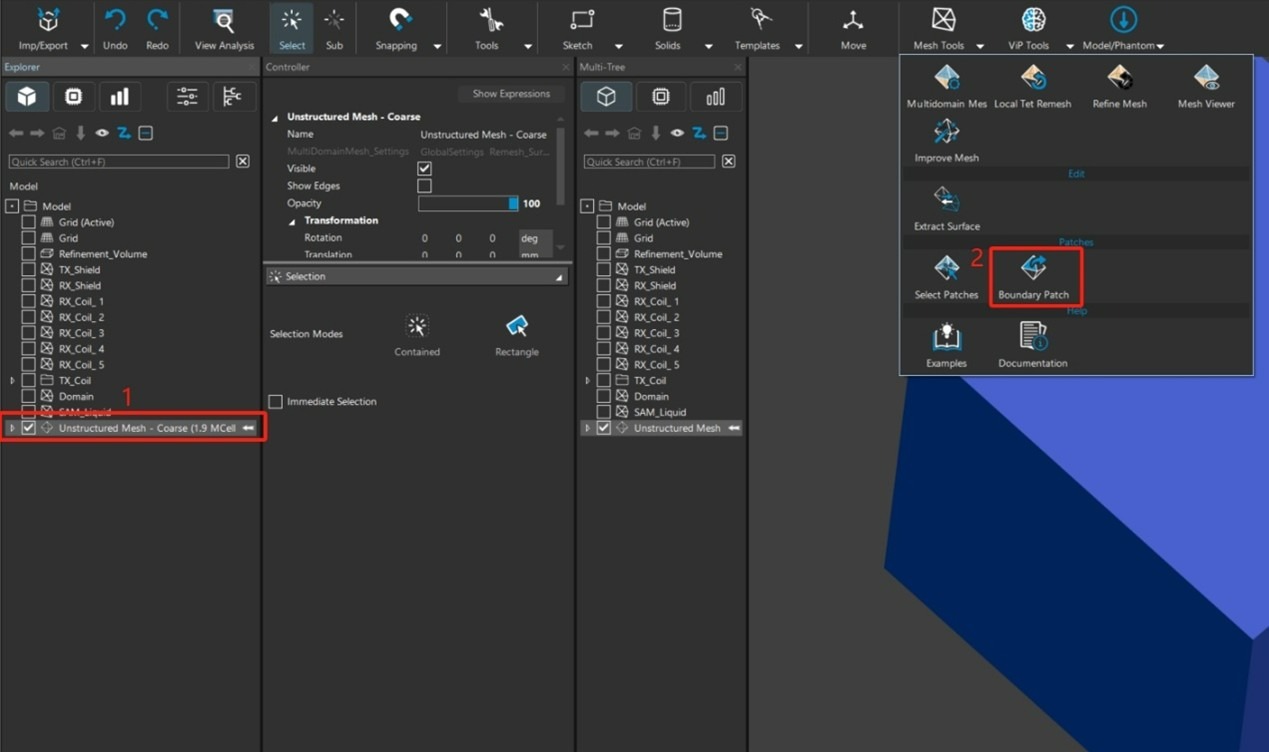

選取新的 Unstructured Mesh 結果

點選右上角 Mesh Tools → Boundary Patch  用來修補和處理幾何模型的表面

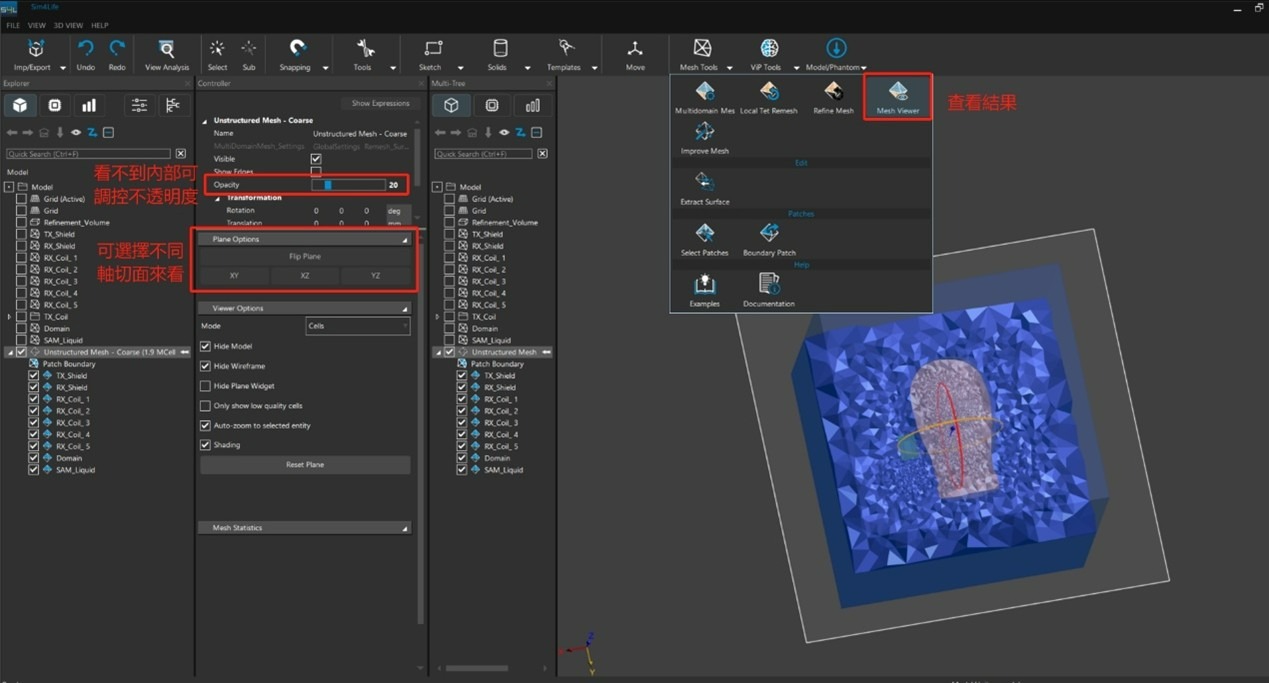

點選 Mesh Tools → Mesh Viewer

開啟網格檢視器來查看最終 Mesh 結果

如果對 Mesh 結果不滿意 可以進行局部調整

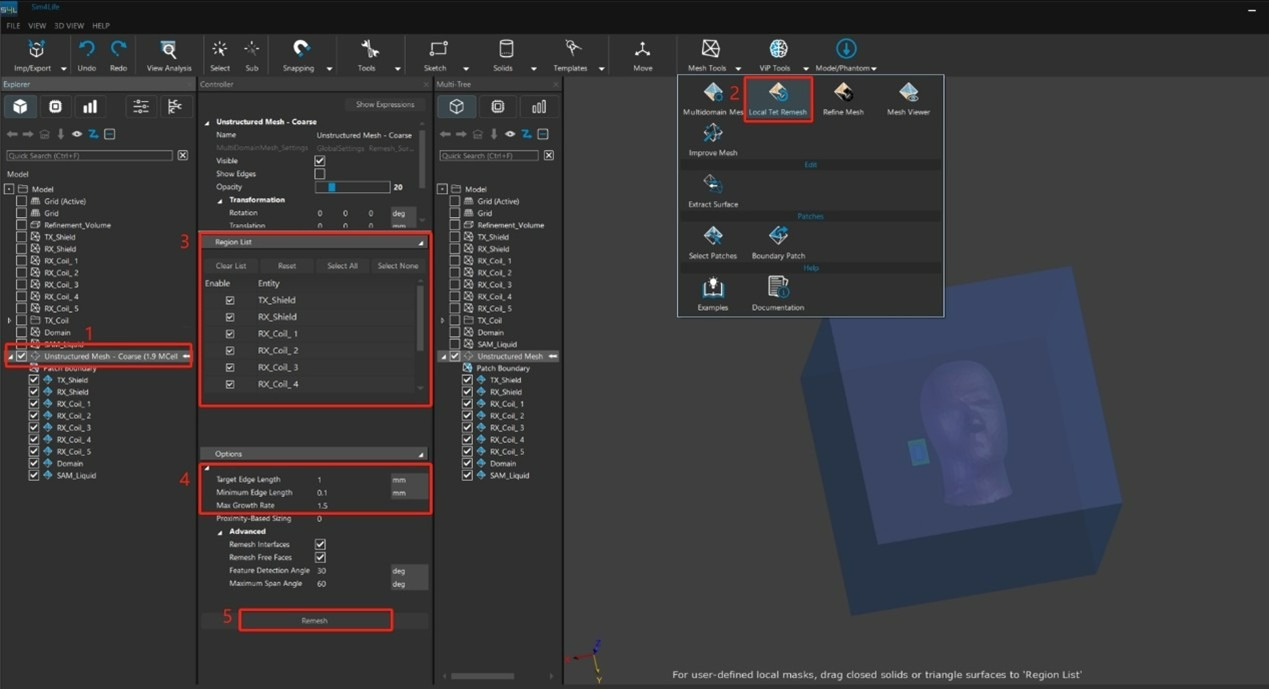

在左側 選取 Unstructured Mesh

點選右上方 Mesh Tools → Local Tet Remesh

在 Controller → Region List

勾選你想修改的模型，調整下方三個數值

其他設定不用改，直接按 Remesh

再次打開 Mesh Viewer 查看更新後的結果
