Sim4Life 在 V7.0 版本發佈時新增了一個繪製線工具- Draw Line Tool 的功能，它使我們可以方便地在有複雜表面的模型上進行線條的建模，特別是由三角網格(Triangle Mesh)組成的 ViP 虛擬人口模型表面。以下介紹這個繪製線工具(Draw Line Tool)的功能和使用方式。

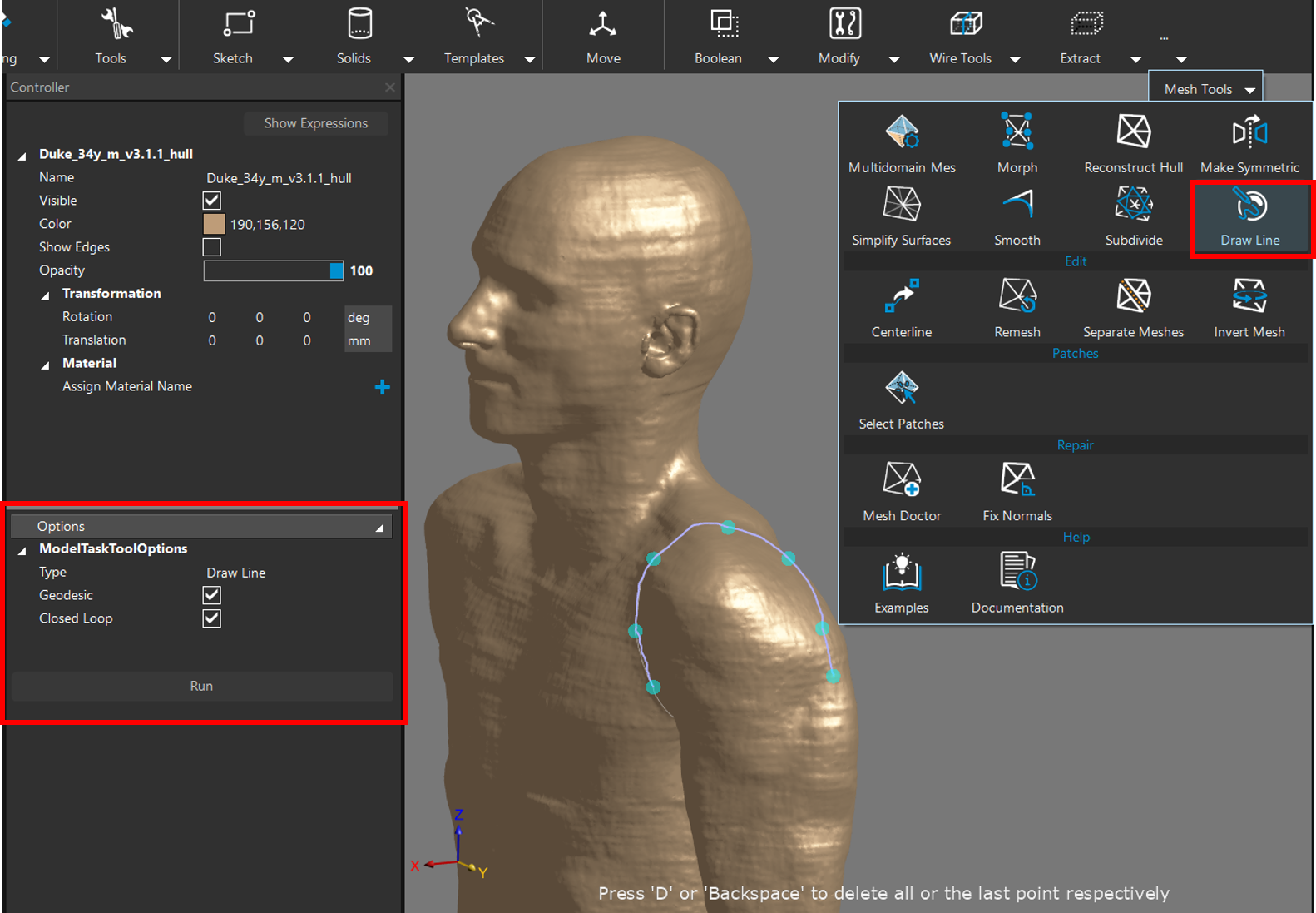

右圖顯示的是 Duke 人體殼層模型，我們在 Explorer 視窗選擇 Duke_hull 模型後，點選 Sim4Life 介面上方工具欄的 Mesh Tools | Draw Line。Controller 視窗中的 Options 區塊會出現 ModelTaskToolOptions 的選項設定。在 Draw Line 模式下，我們可以在 Duke 殼模型表面上選擇要繪製封閉線的部位，然後依序建立系列點模型。完成後勾選測地線(Geodesic)與封閉迴圈(Closed Loop)並點選 Run 按鈕，就能生成一個圍繞人體表面區域的封閉曲線。

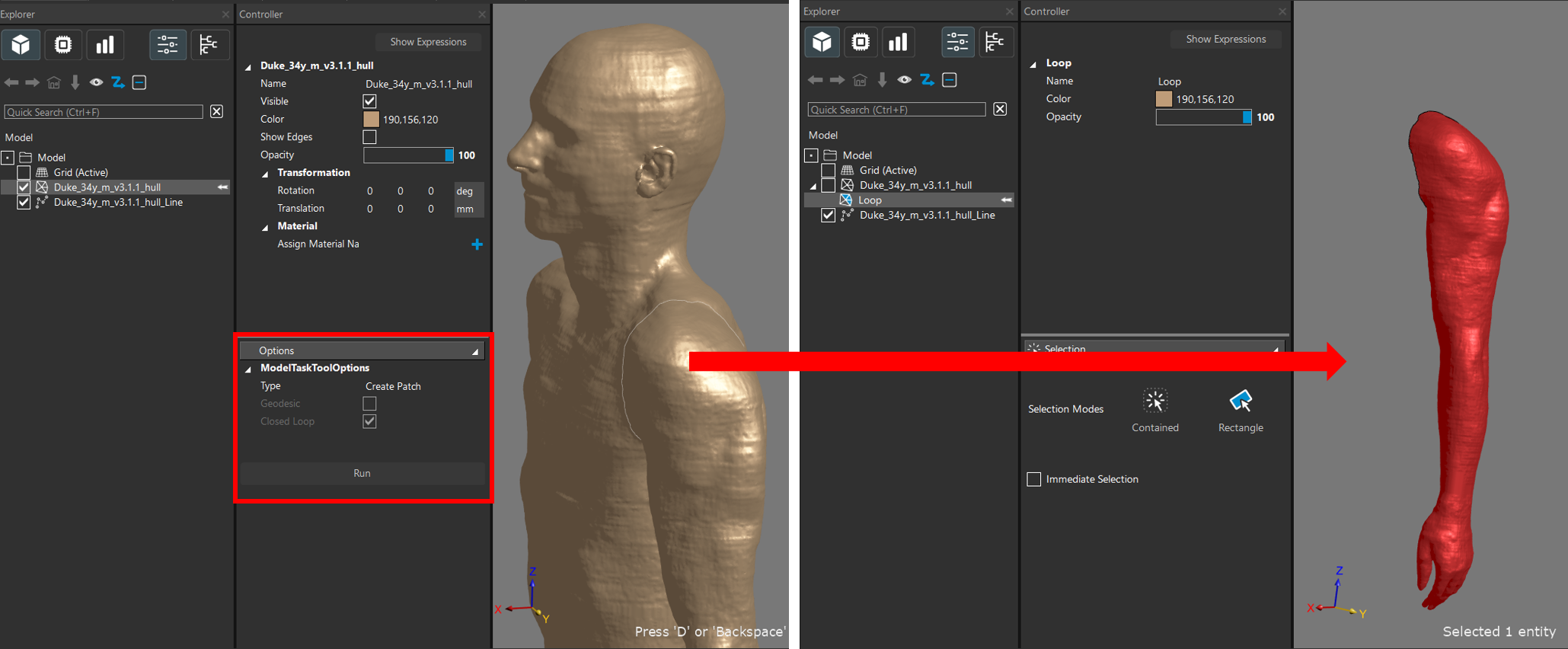

在 (1) 建立好封閉曲線後，我們在 ModelTaskToolOptions 的選項設定中選擇 Create Patch 模式並點選 Run 按鈕。工具會以封閉曲線所包圍的人體區域，截取其表面並建立補丁(Patch)模型(名稱: Loop)，如上圖所示。

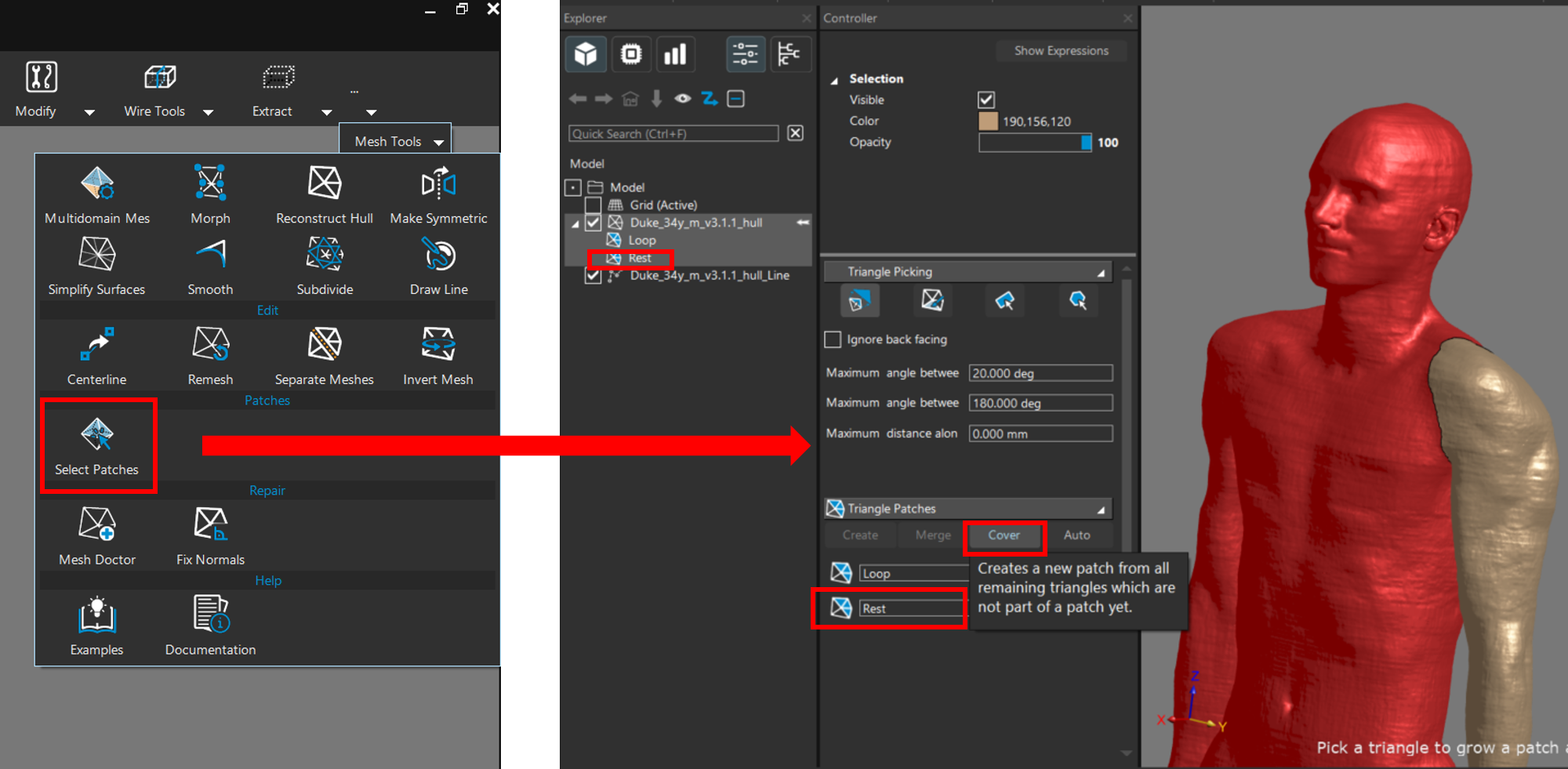

此外，我們也能建立封閉曲線所切分出的另一部分身體區域的表面貼片(名稱: Rest)。我們在 Explorer 視窗選擇 Duke_hull 模型後，點選 Sim4Life 介面上方工具欄的 Mesh Tools | Selected Patches，在 Triangle Patches 的選項設定中選擇 Cover，下方會出現 Rest 欄位。Explorer 視窗和 3D 視窗也會同步顯示 Rest 補丁名稱和模型 ，如上圖所示。

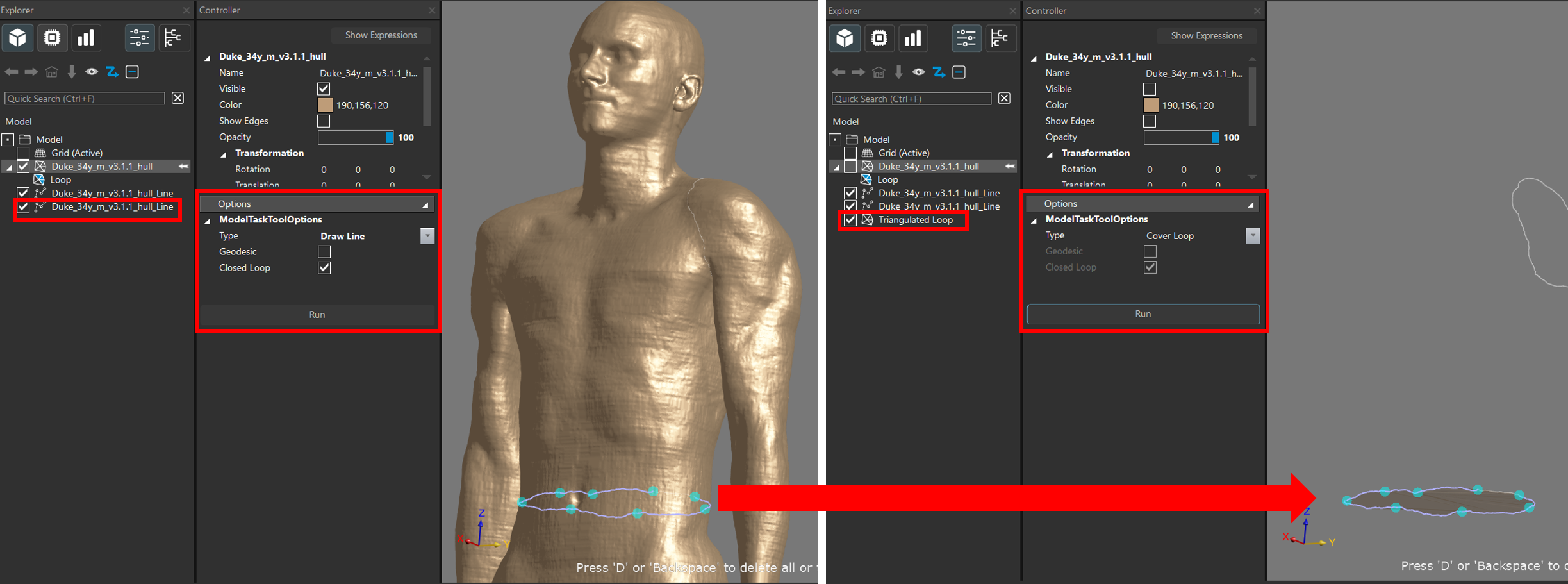

我們可以建立一個只有上半身的 Duke 殼模型。Draw Line 模式下，我們在 Duke 殼模型的肚子表面上順時針(方向由頭部往下看)依序建立系列點模型，完成後勾選封閉迴圈(Closed Loop)並點選 Run 按鈕，以生成一個圍繞肚子表面區域的封閉曲線。再將 ModelTaskToolOptions 的 Type 選項設定改為 Cover Loop 模式，點選 Run 按鈕後產生一個覆蓋封閉曲線的表面網格(Surface Mesh)模型(名稱: Triangulated Loop)，如上圖所示。

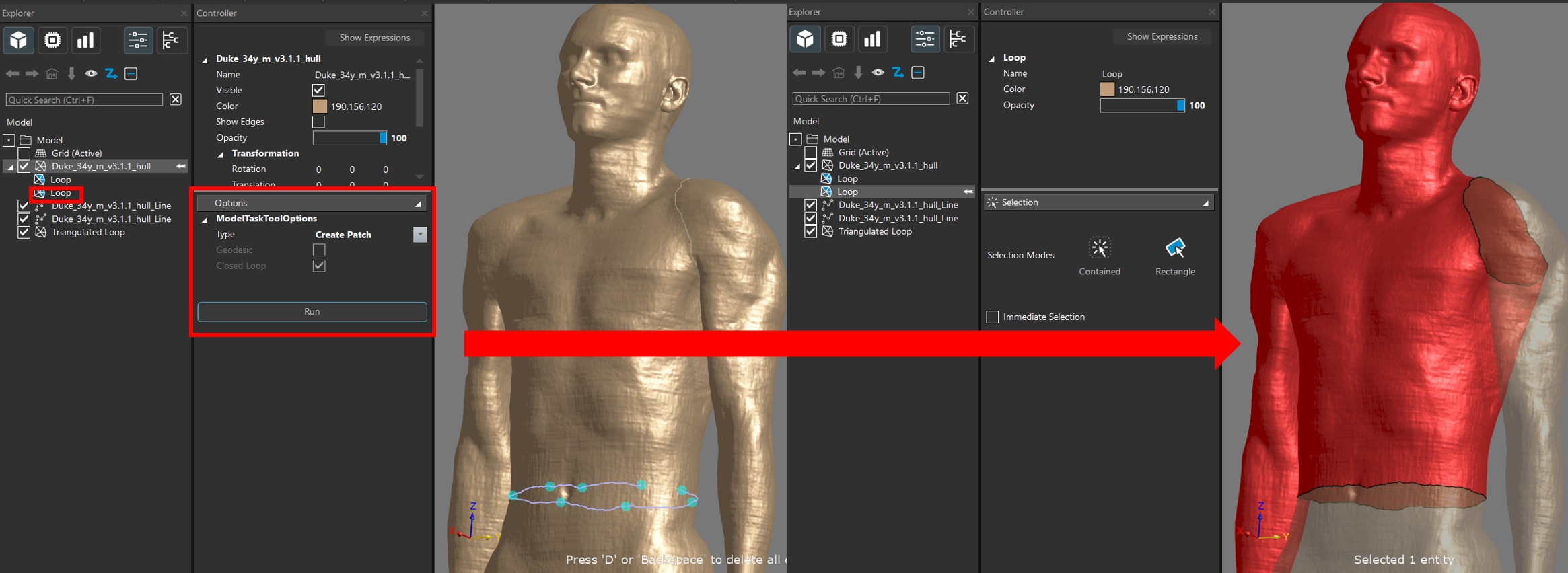

另外，我們進一步可將覆蓋封閉曲線的表面網格(Surface Mesh)模型與 Duke 上半身的補丁模型相接合。在 ModelTaskToolOptions 的選項設定中選擇 Create Patch 模式並點選 Run 按鈕後，即建立 Duke 上半身的表面補丁模型模型(名稱: Loop)，如上圖所示。

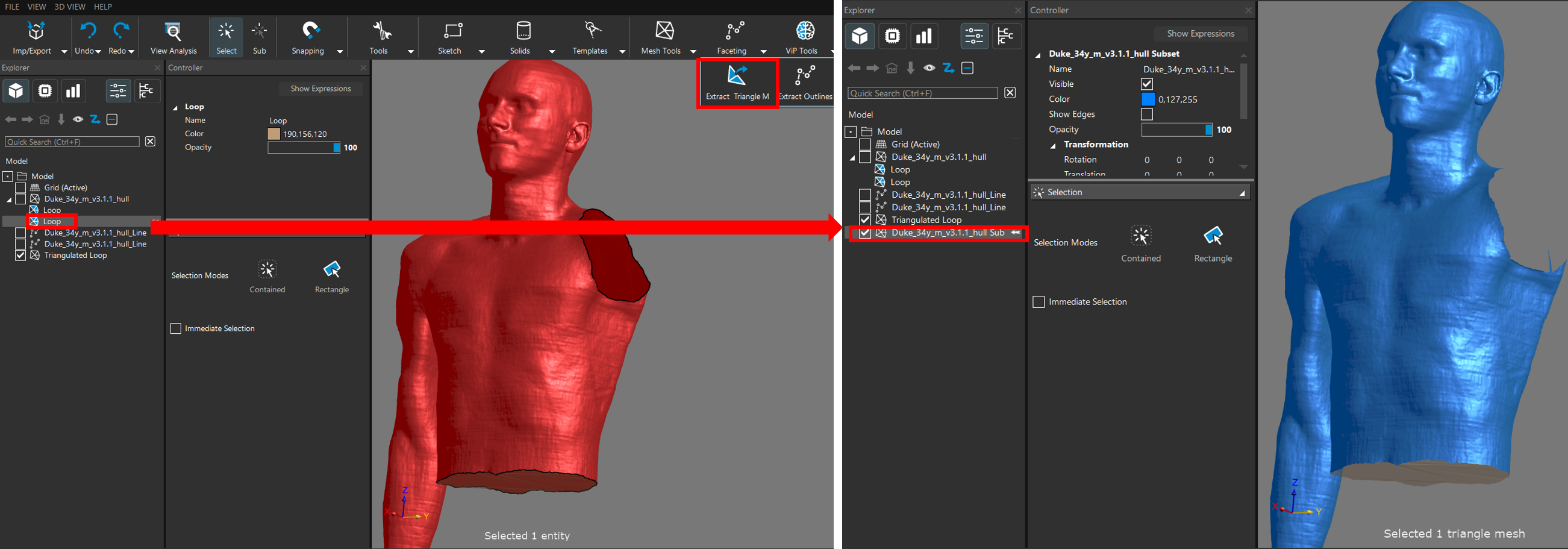

再來我們要把 Loop 模型獨立成單一個網格(Mesh)物件，操作方法是點選工具欄位的 Faceting | Extract Triangle Mesh，如上圖所示。

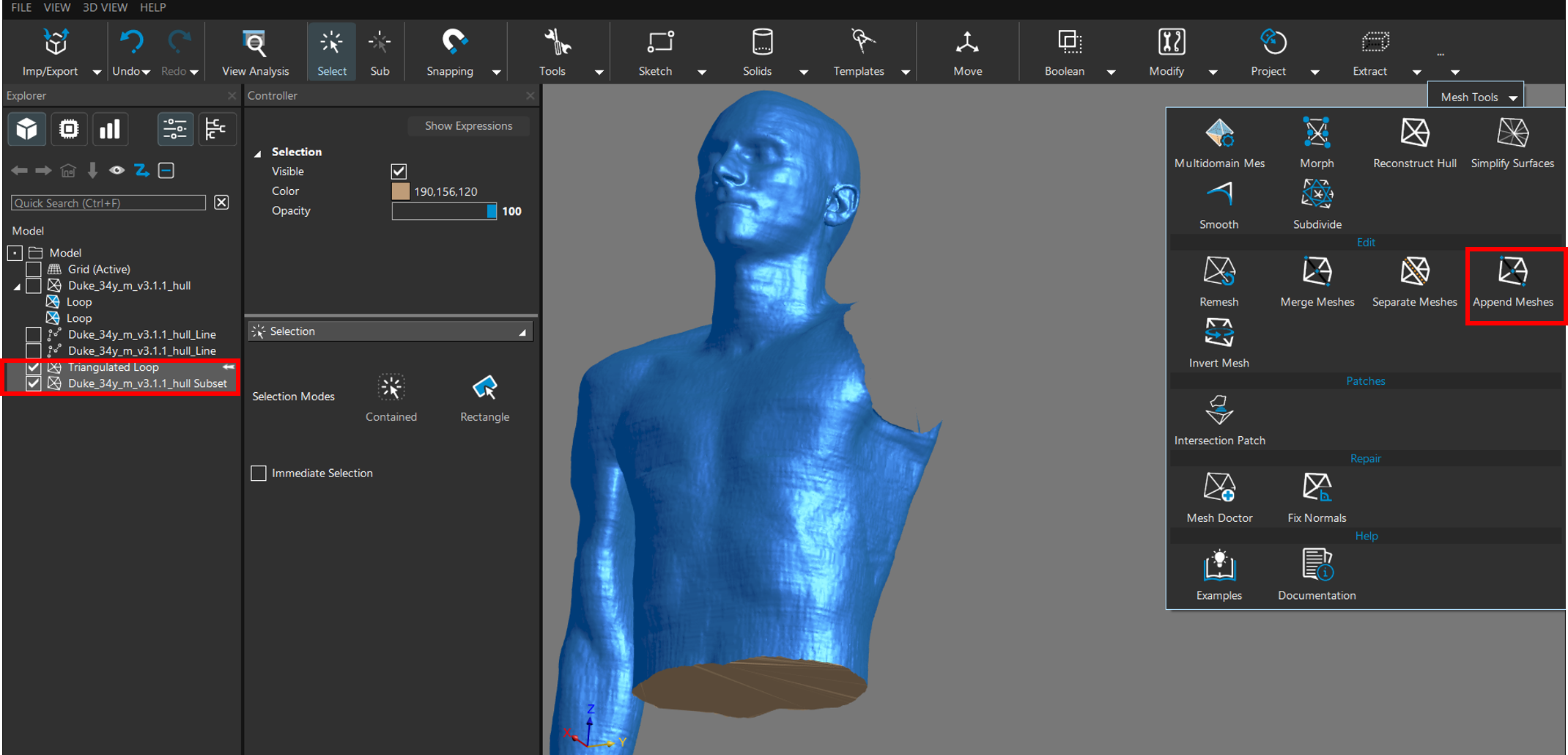

這一步驟我們同時選取兩個網格(Mesh)模型，然後到工具欄位選擇 Mesh Tools | Append Meshes，兩網格模型會合併成一個 Merged 模型物件，如上圖所示。

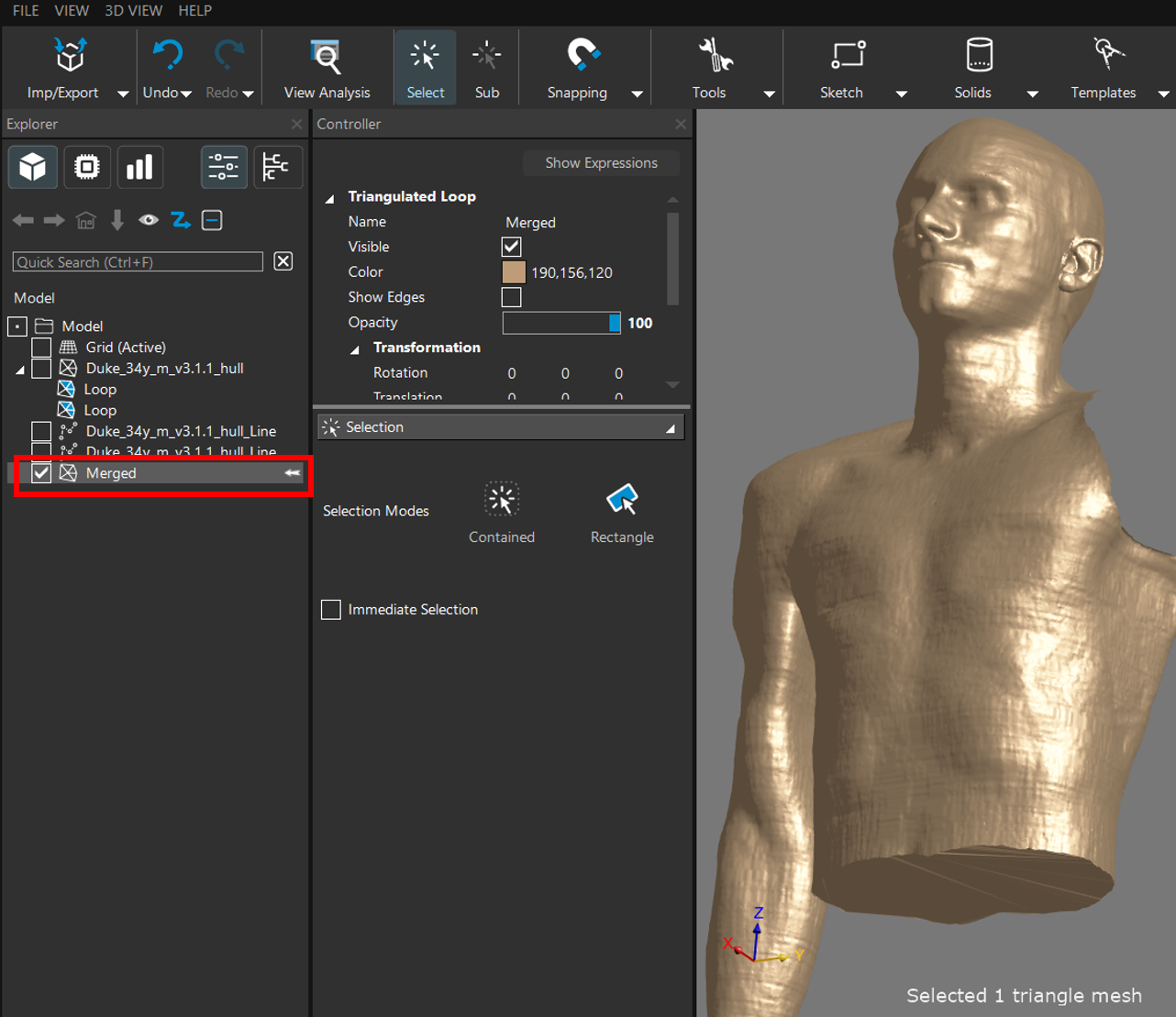

右圖顯示合併完成後的 Duke 上半身殼模型。
