Sim4Life EM-FDTD 電磁求解器包含單端口與多端口模擬兩類，本文介紹如何在多端口模擬中計算各個端口的輸入阻抗(Zin)，以及用鳥籠線圈雙端口網路模擬為案例，說明如何從後處理介面中提取阻抗數值並比對結果。

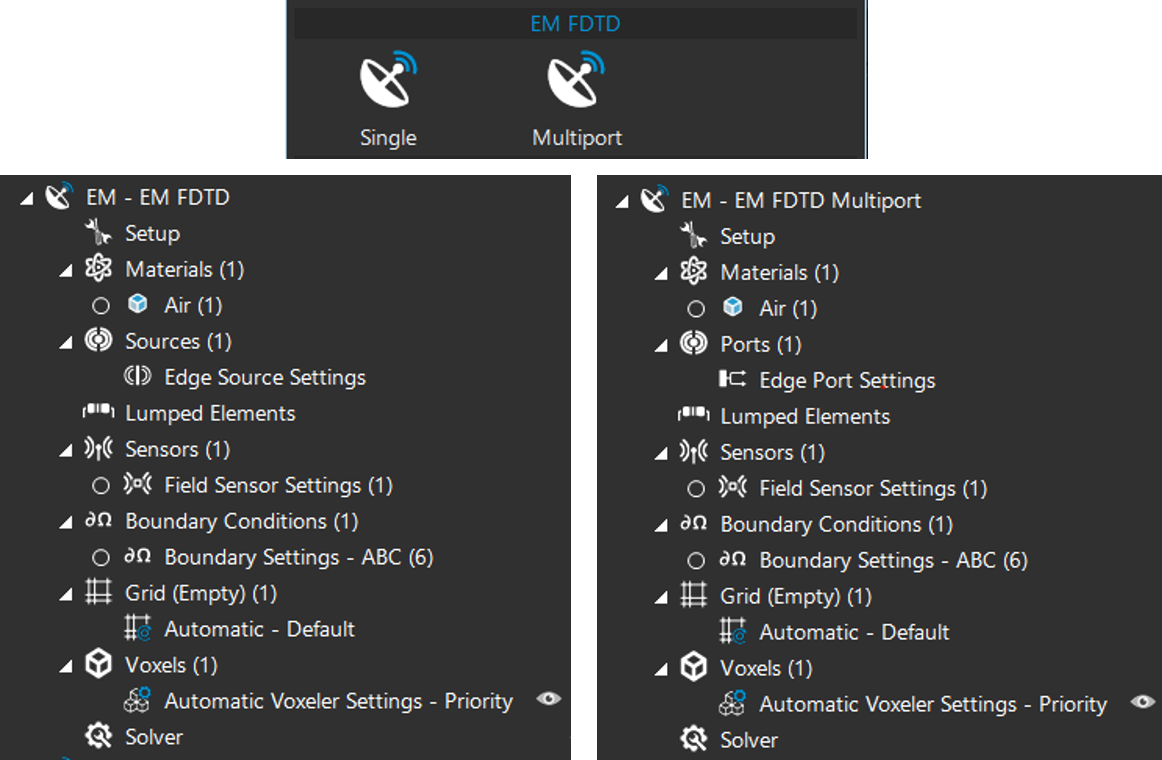

首先，我們在 Sim4Life 中建立新的 EM FDTD 模擬時都會看到兩個選項: 單端口(Single)和多端口(Multiport)。這兩種模擬類型之間的差異如下:

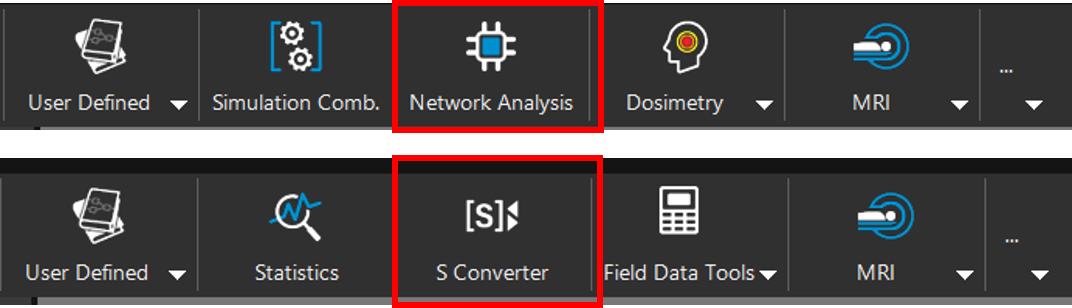

當完成電磁模擬後，我們在後處理介面中的 Explorer 視窗中選擇多端口模擬的父資料夾時，工具欄位會顯示網路分析(Network Analysis)工具。此工具可以提取與 S 參數相關的矩陣，例如散射矩陣 S(i,j)、阻抗矩陣 Z(i,j) 和導納矩陣 Y(i,j) 等。散射 Sij(f) 矩陣可以直接從 Network Analysis 工具中提取，若要獲得阻抗 Zij(f) 和導納 Yij(f) 矩陣的資訊，須再透過工具欄位的 S Converter 工具進行提取。
在實務上，若有多激勵源的物理模型需進行電磁模擬，其中有兩個源相接，我們在模擬設定上可以將兩個物理連接的源分離到各個端口。 進行這種分離後，每個端口(例如: port_1)的輸入阻抗取決於另一個端口的負載條件。假設我們的設定是一個雙端口網路(Two-port network)，在 Sim4Life 中含雙端口的多端口模擬在內部被拆分為兩個子模擬，每個子模擬每次只激活一個端口，而另一個端口則以參考負載(預設為 50 歐姆)連接。
模擬完成後，Network Analysis - S Converter 工具可以依據散射矩陣 S(i,j) 算出阻抗矩陣 Z(i,j)，此矩陣包含元素 Z11、Z12、Z21、Z22 (可參考 Pozar - 微波工程第 4 版第 4.2 章)。我們可以從 port_1 子模擬中提取 port_1 的輸入阻抗，稱之為 Zin_p1。
另外，也可以由 Z11 計算出 Zin，公式為
，其中 Zload 是連接到端口 2 的負載阻抗(預設為 50 歐姆)。
我們可以驗證 Zin_p1 = Zin (p1_from_z11)。
值得注意的是 Zin_p1 不等於 Z11，根據定義 Z11 是電流在 port_2 等於 0 時所計算的，而 port_1 的模擬是在 Sim4Life 中運行，port_2 接在參考負載(預設為 50 歐姆)上。
另一方面，對於含單端口的多端口模擬，我們能驗證 Zin_p1 = Z11。
