常见问题

讯息图标:

说明:

无法找到模块的可能原因是 IMAnalytics 安装时损坏或是 Jupyter notebook 以不正确的方式启动，请从 IMAnalytics 的 GUI 启动 Jupyter notebook

讯息图标:

说明:

MUSAIK 不支持 Siemens TWIX 新版的数据格式和版本(software Syngio MR E11)，若要使用 MUSAIK 的数据转换器，请用 .raw 文件/旧的 TWIX 数据格式做转换，或是自行在 Matlab 编写数据格式转换的代码。

在 FILE | Preferences 点选 Modeling，在 Advanced 区块取消勾选 Disable Triangle Mesh Model Picking 后按 OK，再重新启动 Sim4Life 就可以坐标定位以及执行网格物件对 ViP 模型的表面投影




1. 确认 license 有足够的 solver token 和 GPU token (aXware 或 CUDA)

2. 在求解器的 solver settings 中设定 Number of Gpus = 1

3. 在 Ares 接口设定 Resource management = Concurrent jobs

错误讯息:

ERROR: An aXware function call failed and reports: Invalid parameter value.: CustomHardSpatialExcitation time shifts must be within range [-8,300,000, 8,300,000]

说明:

自动化网格设定中出现非常细小的网格间距[最小步长(Min Step)有极小的数值]，需要将 line source 的 grid 设定改为 Manual 并适当地调整最小步长，如下图所示:




识别并使用非 Tesla 系列的 NVIDIA 显示适配器(如: GeForce 或 Quadro 游戏/工作站卡):

1. 硬件限制: 显示适配器必须至少为 Maxwell 世代以上，且 CUDA 运算能力(Compute Capability)需等于或高于 1.3

用户可以执行仿真，从仿真日志文件(Log)档案查看哪些装置可用。例如:

"""

LOG: The following GPUs have been found on the current machine:

LOG: Device (0): Quadro 2000M, CUDA compute [...]

LOG: Device (1): GeForce GTX 670, CUDA compute [...]

LOG: Device (2): A100, CUDA compute [...]

"""

2. 启用非标准显示适配器: 若系统未自动识别性能较强的显示适配器，需手动设定系统环境变量

• 环境变量名称: SEMCADX_CUDA_ADDITIONAL_CARDS
• 设定值: 输入显示适配器名称(多张卡请用分号 ; 隔开)

环境变量设定范例:

• Windows 版本: SEMCADX_CUDA_ADDITIONAL_CARDS = GeForce GTX 670; A100
• UNIX 版本: SEMCADX_CUDA_ADDITIONAL_CARDS = "GeForce GTX 670; A100"

环境变量设定图标:

3. 变更显示适配器优先级

• 环境变量名称: SEMCADX_CUDA_DEVICE_ORDER
• 设定值: 依照仿真日志(Log)中显示的装置编号默认排列列表改变系统的默认顺序，例如: 1, 0, 2

仿真日志文件(Log)范例:

"""

LOG: The following GPUs have been found on the current machine:

LOG: Device (0): A100, CUDA compute [...]

LOG: Device (1): GeForce RTX 3080, CUDA compute [...]

LOG: Device (2): A100, CUDA compute [...]

"""

环境变量设定图标:

4. 屏蔽/限制显示适配器使用

• 环境变量名称: CUDA_VISIBLE_DEVICES
• 设定值: 仅列出想要让软件看见的装置编号，例如: 1, 2

1. 启用不支援的显示适配器:

• 环境变量名称: AX_USE_UNSUPPORTED_CARDS
• 设定值: 1

2. 设定权限: 可设定在用户变量(仅该用户可用)或系统环境变量(所有用户皆可使用加速)

3. 生效方式: 设定完成后必须重启系统(Reboot），以确保环境变量成功加载

4. HPC 装置控制: 在多显卡环境下，可使用 CUDA_VISIBLE_DEVICES 来控制要用于高效能运算(HPC)的装置

IT'IS 基金会有提供 4 个简化的 ViP V2.0 CAD 模型(Duke, Ella, Billie, Thelonious)，针对任何第三方平台中的有限元素建模进行了优化。这些模型基于高分辨率的 V3-x 模型，但简化后仅包含 22 个独立的组织或组织组。除了具有性别特异性的生殖系统外，所有模型中的组织都是相同的。此外，Virtual Family 模型 V2.0 在几何上与 V3-x 基于相同的图像数据，但它们不保证与 V3-x 兼容。

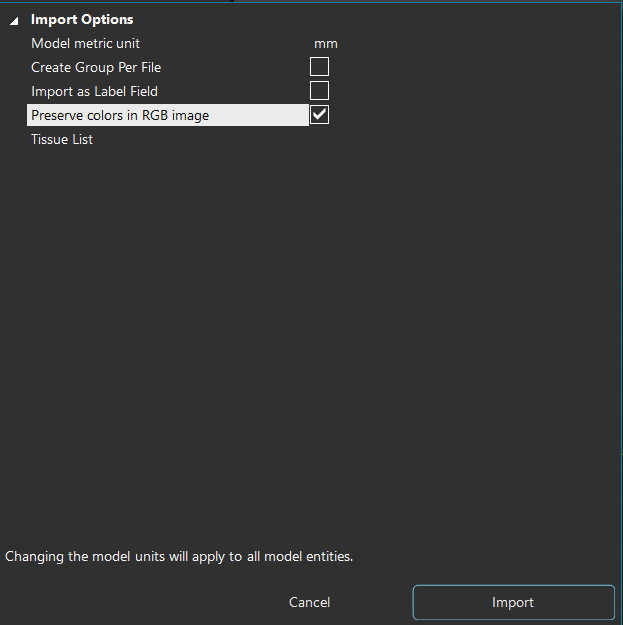

在 Sim4Life 上方工具栏选择 Imp/Export，选择要导入的彩色影像，然后在 Import Options 勾选 Preserve colors in GRB image

[注] Sim4Lfe V7.2 无此选项，若要使用此功能请用 V7.0 以前的版本导入图像

IT'IS 基金会有提供 IXI025 Model 数据库，可以到这个网址下载头部图像文件: https://github.com/ITISFoundation/IXI025

此问题与文件夹路径中的中文(非 ASCII)字符有关，一个的解决方法是更改成没有中文字符的使用者名称。原厂在 Sim4Life V9.0 发布后已修复这个问题。

请参考 V9.2 release note:

"""

4. List of Main Bugs (Selection) Fixed Since V9.0 Release

- Case 110628: Sim4Life now correctly connects to the material database when the Windows username contains non-ASCII characters.

"""

Sim4Life ARF 的数学框架是基于论文 Modeling of the acoustic radiation force in elastography 中所提出的公式，详细的计算流程可参考论文的内容。
