常見問題

Sim4Life V7 發布後用戶可以使用線段生成工具 Draw Line 在網格化(Meshed)的模型表面繪製線段。

流程:

1. 選擇表面網格化的模型

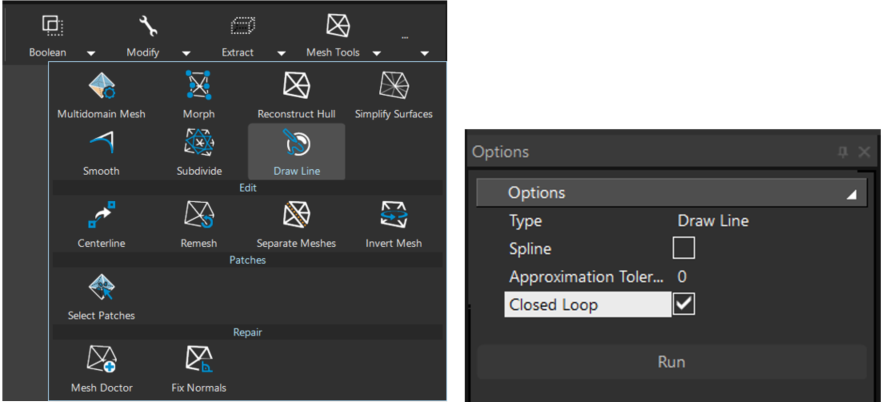

2. 點選工具欄的 Mesh Tools | Draw Line

3. 在模型表面繪製線段

4. Options 視窗點選 Run 完成設定

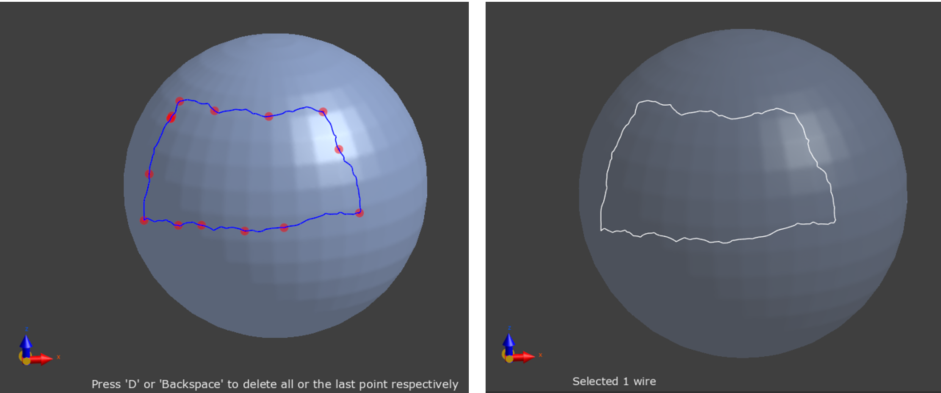

圖形演示:

請使用“Reconstruct Hull”建模工具重新計算模型的外殼，以嘗試填補一些空白處。

以下是建議的“Reconstruct Hull”設定參數，但需要較長的時間來計算:

• Tolerance: 1mm ž
• Gap radius: 50-60 (mm) ž
• Feature radius: 0 ž
• Offset: 0

然後，使用“Append Mesh”工具來組合模型的網格(Mesh)，再用“Mesh Doctor”工具進一步清理不完整的網格。當模型網格按照使用者的規格完成清理後，就可以將其添加到模擬中。

求解器的網格(Grid)設定將影響模型細節的準確度。最後，可以將來自不同模擬類型(LF、FDTD)的結果進行組合。

錯誤訊息:

Error: Field interpolation: out of range at coordinate and component 0

說明:

確認惠更斯源(Huygens source)檔案的數據範圍與 3D 視窗中的 Huygens box 空間範圍是否相符。惠更斯源檔案三個座標軸方向的範圍可以從 axes 區塊中查詢，單位為 mm。

1. 選取物件名稱後在工具列點選 Move，3D 視窗會產生樞紐(Pivot)

2. 在工具列的 Snapping 設定 Angular Snap (e.g. 45 deg)

3. 按住 Ctrl 鍵並同時轉動樞紐圓環，圓環會以設定的 Angular Snap 角度為單位來轉動。如左下圖所示，右下圖為完成後的圖示。



• 若要儲存目前姿勢，請在 Postures 的輸入框填寫姿勢名稱並按 Store Current As，姿勢會添加到上面的清單中
• 若要刪除其中一個姿勢，按下該姿勢旁的 X 按鈕
• 若要匯出姿勢，按 Export… 並輸入檔名
• 若要匯入姿勢，按 Import… 並選擇檔名

用戶有時候需要將電極投影到 ViP 模型的皮膚上(例如: 使用投影工具或 10-10 系統工具)或者在皮膚上執行一些其他專門操作。這可能具有挑戰性，因為皮膚不僅僅是模型的邊界表面且具有特定厚度(成人約為 2-2.5 mm)。此外，皮膚分為皮膚和耳朵皮膚(左和右)。

為了協助用戶解決此類問題，Sim4Life 的 ViP 下載工具中包含了「Shell」模型。殼(Shell)是模型的邊界表面，這些曲面未加密，因此可以匯出它們並在其他的 CAD 軟體中進行編輯。




問題圖示:

說明:

當使用 wire box 作為激勵源設定時，它的邊必須與某一座標軸平行，即 wire box 的 Rotation 設定皆為 0。

若 wire box 以下圖方式設置(某些邊長沒有與 x、y、z 軸其中之一平行)，則它無法放入 source settings



1. 先把欲同時移動的模型群組化(Group Selection)，然後再建立一個參考物件

2. 點選工具列的 Tools | links to Parents，開啟 Edit links 視窗。將參考物件從 Explorer 視窗拖曳到 Edit links 視窗，然後將群組化的模型拖曳到參考物件底下

3. 在 Properties 視窗設定參考物件的參數化距離即可同時移動所有模型

MRIxViP 數據庫的原始數據是由每個獨立激發的 I 和 Q 通道的電磁場組成，即每個配置(即一個解剖模型、一個線圈、一個頻率、一個相對位置)都有兩個輸出文件，一個是 I 通道的貢獻(線性極化)，另一個是 Q 通道的貢獻(線性極化)。任何極化都可以透過來自每個通道的場的線性疊加來重建。

問題圖示:

說明:

人體模型導入 Sim4Life 後在 Model tab 隨意點選一個物件，然後到 Properties 視窗的 Material Name 點選右邊的藍色十字，新開啟的視窗按下 Auto-assign。在 Simulation tab 進行材料設定時就會自動分配材料參數。



問題圖示:

說明:

在兩個不同舊版本的 Sim4Life 之間操作 copy/pasting 選項來複製模擬設定可能會發生這種情況。可以嘗試使用 clone 指令複製含 Paste1 物件名稱的模擬設定，或是使用最新版 Sim4Life 進行操作。

(1) 選擇解鎖的 ViP 模型各組織，在上方工具欄點選 Modify | Planar Cut，將要矩形平面移動要進行測量的組織位置，然後點選視窗右方的 Create Cut

(2) 點選工具欄位 Tools | Distance，用滑鼠指標量測組織兩端的距離
